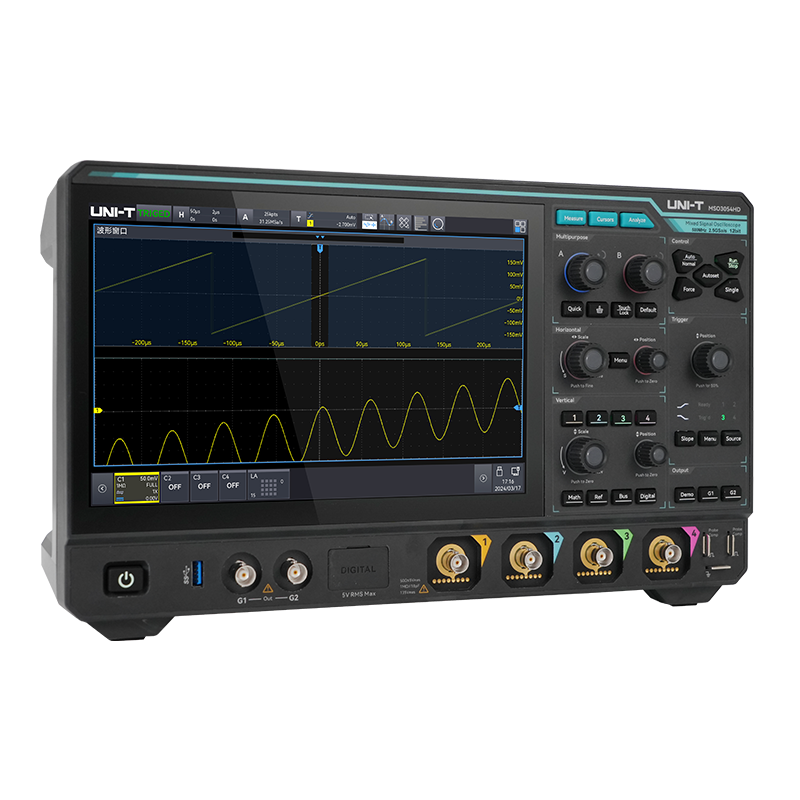

MSO3000HD系列

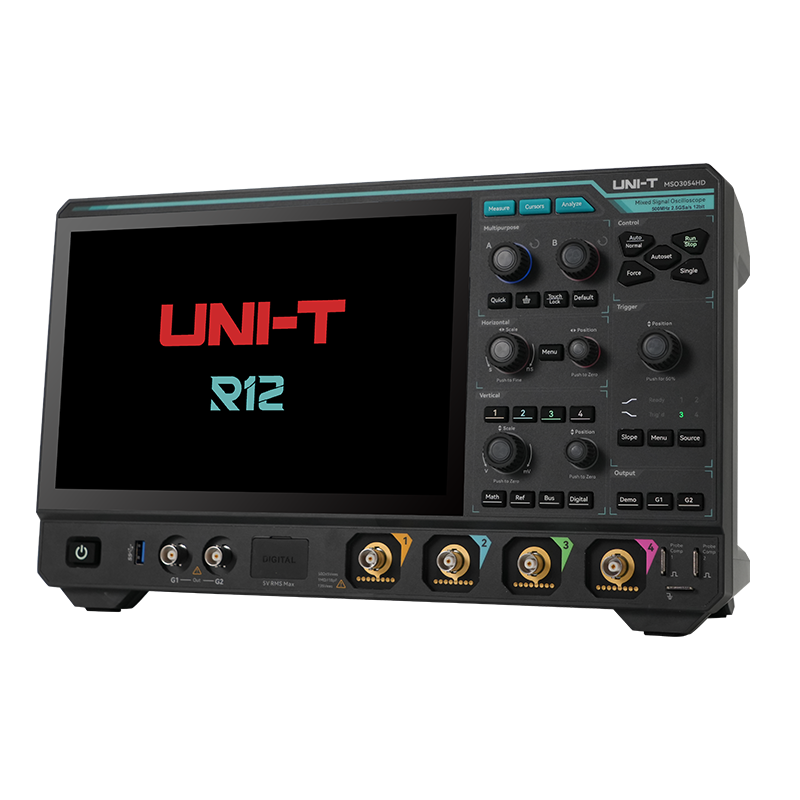

MSO3000HD是一款集成了4信号通道，16通道逻辑分析仪和2通道任意波形发生器的高分辨示波器。配备了R12™12bit分辨率的ADC，可通过ERES增强分辨率至16bit，其最大采样率为2.5GSa/s，存储深度为500Mpts，波形捕获率为1,500,000wfms/s，依此可确保高质量的波形分析。MSO3000HD支持11种触发事件，12种协议数据，还可通过WebServer实现远程操控，适用于医疗、低功耗设备、集成电路、高精度电源、电力、汽车电子等领域的各种测试和分析任务，是一款功能全、性能强大的仪器设备。

4
通道数
500MHz/350MHz
200MHz
带宽
12bit
硬件分辨率
16bit
ERES
2.5GSa/s
最高采样率
500Mpts
最高存储深度
1,500,000wfms/s
最高波形捕获率
50MHz,2CH
(opt.)
内置信号源
数据手册
下载中心
询价
增强分辨率16bit
增强分辨率16bit


更高的精度、更小的底噪

通过融合12bit ADC与 4bit ERES增强技术

显著提升测量精度，细腻展现波形微细结构

有效抑制带外噪声，降低本底噪声对真实信号的干扰

从而确保在提升采样位数的同时，实现更精确的测量体验

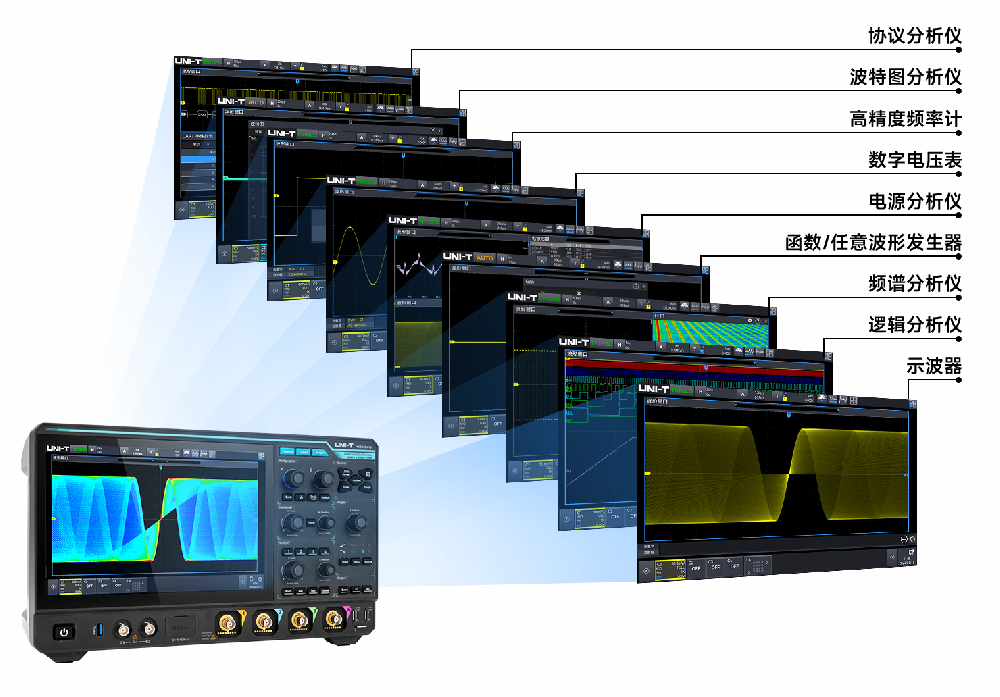

九合一集成示波器
九合一集成示波器

-协议分析仪

-波特图分析仪

-高精度频率计

-数字电压表

-电源分析仪

-函数/任意波形发生器

-频谱分析仪

-逻辑分析仪

-示波器

UItra Phosphor® 3.0
UItra Phosphor<sup>®</sup> 3.0

先进的软硬件架构

支持8路并行图形映射，处理速率达20Gbps

波形捕获率高达500,000wfms/s

顺序模式下达到1,500,000wfms/s

最小死区时间＜1μs，让偶发信号和罕见异常无所遁形

54种：测量、统计、趋势图
54种：测量、统计、趋势图

54种精密参数自动测量

覆盖电压、频率、相位、功率等多个维度

整合先进的参数统计与趋势图可视化分析功能

全方位、立体化展现信号特性变化

实现专业级深度洞察与高效数据解读


12种主流协议一站式支持
12种主流协议一站式支持


嵌入式： RS232/URAT、I2C、SPI

汽车：CAN、CAN-FD、LIN、FlexRay、SENT

音频：AUDIO（I2S, LJ, RJ，TDM）

航空航天：MIL-STD-1553、ARINC 429

无线通讯：Manchester


具备精准异常触发捕获及实时解码能力

200M数据解码小于1s，且创新支持四总线同步分析

为复杂通信系统提供疾速、深度的协议解析解决方案

频谱分析仪
频谱分析仪


-FFT最大4M点

-瀑布图

-自动标记测量

-4种迹线显示

-4组FFT同时打开


搭载全硬件加速技术，本产品实现最高4M点的极速采样，显著提升了

频率与幅度的测量精度。创新融合峰值搜索与频域标记功能，助力用

户精准无误地捕捉并深入剖析复杂信号动态，快速溯源问题，为用户

带来极致的测试体验。

电源分析14种
电源分析14种
电源分析14种


-电源抑制比                     -开关损耗

-闭环控制响应分析           -安全工作区

-电能质量评估                  -调制分析

-电流谐波检测                  -稳定导通电阻

-浪涌电流分析功能           -转换速率

-输出纹波                         -启动/关闭时间

-瞬态响应                         -功率效率


为电源系统性能鉴定、稳定性评估与优化

提供全方位、专业化解决方案，提升能源效率与系统稳定性

硬件加速模板测试：6σ 标准 < 1s
硬件加速模板测试：6σ 标准 < 1s

电子信号的 6σ 标准是一个不超过百万分之3.4故障率(DPMO)的流程，

这表明每1,000,000 个样本中只有3.4 个异常值凭借超高的硬件捕获率，硬件加速模板测试可保持Ultra Phosphor 3.0捕获率完全不下降，

在1s内(而非几小时)完成符合特定标准的波形测试

MSO3054HD

通道数：4
带宽：500MHz
硬件分辨率：12bit
ERES：16bit
最高采样率：2.5GSa/s
最高存储深度：500Mpts
最高波形捕获率：1,500,000
wfms/s
内置信号源：50MHz,2CH
(opt.)
价格（未税）：￥28,880
加入对比

MSO3034HD

通道数：4
带宽：350MHz
硬件分辨率：12bit
ERES：16bit
最高采样率：2.5GSa/s
最高存储深度：500Mpts
最高波形捕获率：1,500,000
wfms/s
内置信号源：50MHz,2CH
(opt.)
价格（未税）：￥21,880
加入对比

MSO3024HD

通道数：4
带宽：200MHz
硬件分辨率：12bit
ERES：16bit
最高采样率：2.5GSa/s
最高存储深度：500Mpts
最高波形捕获率：1,500,000
wfms/s
内置信号源：50MHz,2CH
(opt.)
价格（未税）：￥15,880
加入对比
开始对比
UT-P07A
无源探头
500MHz 600Vpk
UT-P08A
无源探头
350MHz 600Vpk
UT-D30
USB3.0 A-B方口数据线
UT-L45
BNC-BNC测试线
UT-L02A

激活选件

MSO3000HD-BW2MT5M
200MHz升级500MHz带宽
￥1,5999

激活选件

MSO3000HD-BW3M5T5M
350MHz升级500MHz带宽
￥8,999

激活选件

MSO3000HD-BW2MT3M5
200MHz升级350MHz带宽
￥7,999

激活选件

MSO3000HD-AWG
双通道50MHz任意波发生器选件
¥1,999

激活选件

MSO3000HD-BND
所有串行总线触发和分析选件（EMBD、AUTO，AUDIO，MIL1553, ARINC429 ,MANCH）
¥7,999

激活选件

MSO3000HD-PWR
高级电源分析选件
¥5,999

激活选件

MSO3000HD-AUTO
汽车串行总线触发和分析选件（CAN，CANFD，FlEX，SENT，LIN）
¥4,999

激活选件

MSO3000HD-CAN
汽车串行总线触发和分析选件 （CAN）
¥1,980

激活选件

MSO3000HD-CANFD
汽车串行总线触发和分析选件 （CAN-FD）
¥1,980

激活选件

MSO3000HD-FLEX
汽车串行总线触发和分析选件（FlexRay）
¥1,980

激活选件

MSO3000HD-SENT
汽车传感器总线触发和分析选件（SENT）
¥1,980

激活选件

MSO3000HD-LIN
汽车串行总线触发和分析选件（LIN）
¥1,980

激活选件

MSO3000HD-AUDIO
音频串行总线触发和分析选件（I2S、LJ、RJ、TDM）
¥1,980

激活选件

MSO3000HD-ARINC429
航空航天串行总线触发和分析选件（ARINC429）
¥1,980

激活选件

MSO3000HD-MIL1553
航空航天串行总线触发和分析选件（MIL-STD-1553）
¥1,980

激活选件

MSO3000HD-MANCH
串行总线触发和分析选件（Manchester）
¥1,980

测试选件

UT-ISOT
隔离变压器(环路分析选件)
￥2,999

测试选件

UT-M15
逻辑分析仪探头

无源探头

UT-P01
25MHz

无源探头

UT-P03
60MHz 600Vpk

无源探头

UT-P04
100MHz 600Vpk

无源探头

UT-P05
200MHz 600Vpk

无源探头

UT-P06
300MHz 600Vpk

无源探头

UT-P20
250MHz 1500vrms

无源探头

UT-P21
40MHz 10kV

无源探头

UT-V23
100MHz 2000Vpp

高压差分探头

UT-P36
100MHz 1400Vrms

高压差分探头

UT-P35
50MHz 600Vrms

高压差分探头

UT-P33
50MHz/70MHz 14kV

高压差分探头

UT-P32
50MHz 3kV

高压差分探头

UT-P31
100MHz 1.5kV

高压差分探头

UT-P30
100MHz 800V

电流探头

UT-P4500
5MHz 500A DC/AC

电流探头

UT-P4150
12MHz 150A DC/AC

电流探头

UT-P4030D
100MHz 30A DC/AC

电流探头

UT-P4100B
2MHz 100A DC/AC

电流探头

UT-P4100A
600kHz 100A DC/AC

电流探头

UT-P44
50MHz 40A DC/AC

电流探头

UT-P43
25MHz 20A DC/AC

电流探头

UT-P42
150kHz 0.4A~200A

电流探头

UT-P41
100kHz 0.05A~100A

电流探头

UT-P40
100kHz 0.4A~60A
使用手册
download

MSO3000HD系列高分辨率示波器使用手册

Version：V1.1
Release Date：2024.08.07
数据手册
download

MSO3000HD系列高分辨率示波器数据手册

Version：V1.1
Release Date：2024.08.07
其它资料
download

MSO3000HD系列高分辨率示波器快速指南

Version：V1.1
Release Date：2024.08.07
download

MSO3000HD系列高分辨率示波器单页

Version：V1.0
Release Date：2024.06.20
