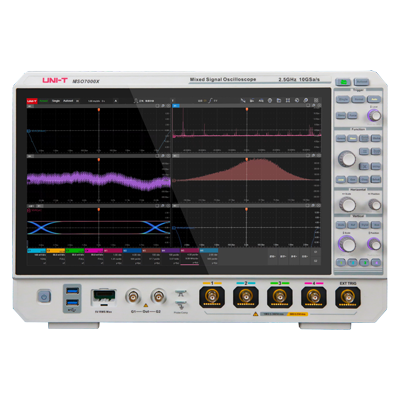

MSO7000X系列

MSO7000X系列高带宽混合信号示波器，拥有非凡的性能指标，全面细致的分析功能，人性化的触控体验，助您在科技的海洋无限探索。

2G带宽是高端示波器的起点，MSO7000X系列带宽高达2.5GHz，在高速信号分析中有明显的优势。

MSO7000X波形捕获率高达2,000,000 wfms/s，结合1Gpts超长存储深度，显著提升异常信号捕获能力，以及波形细节测量和分析能力。搭载Win10 64位操作系统，为用户提供稳定可扩展的系统平台，通过提供示波器API接口，显著提升系统的智能化程度，满足日益复杂的用户需求。

模拟通道数

2.5GHz/2GHz/1GHz

模拟带宽

10GSa/s

最高实时采样率

1Gpts

最大存储深度

2,000,000wfms/s

最高波形捕获率

数据手册

下载中心

询价

概述

型号

配件

选件

手册

程序

视频

Q&A

概述

型号

配件

选件

手册

程序

视频

Q&A

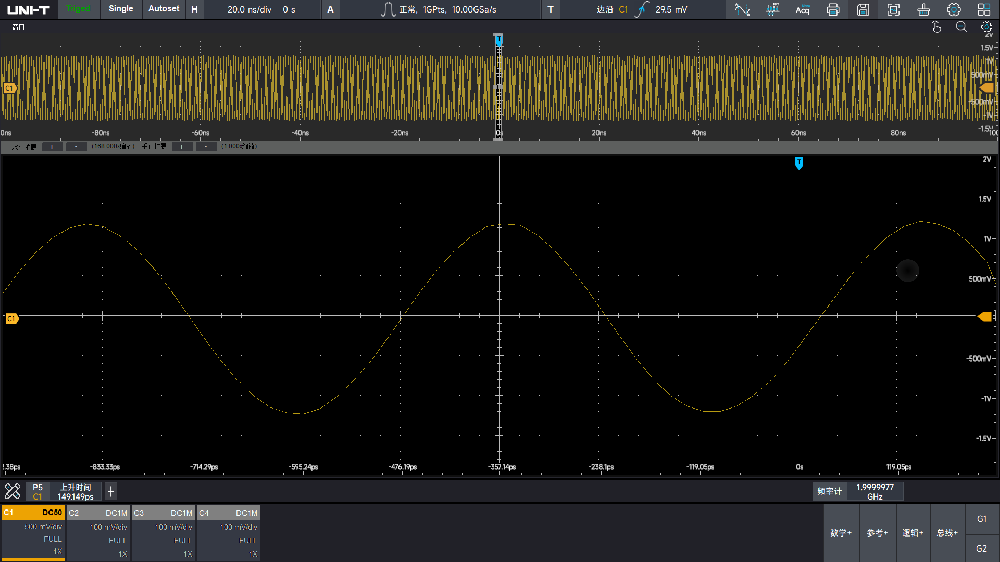

透彻纯净，捕捉真实--信号测量精准无比

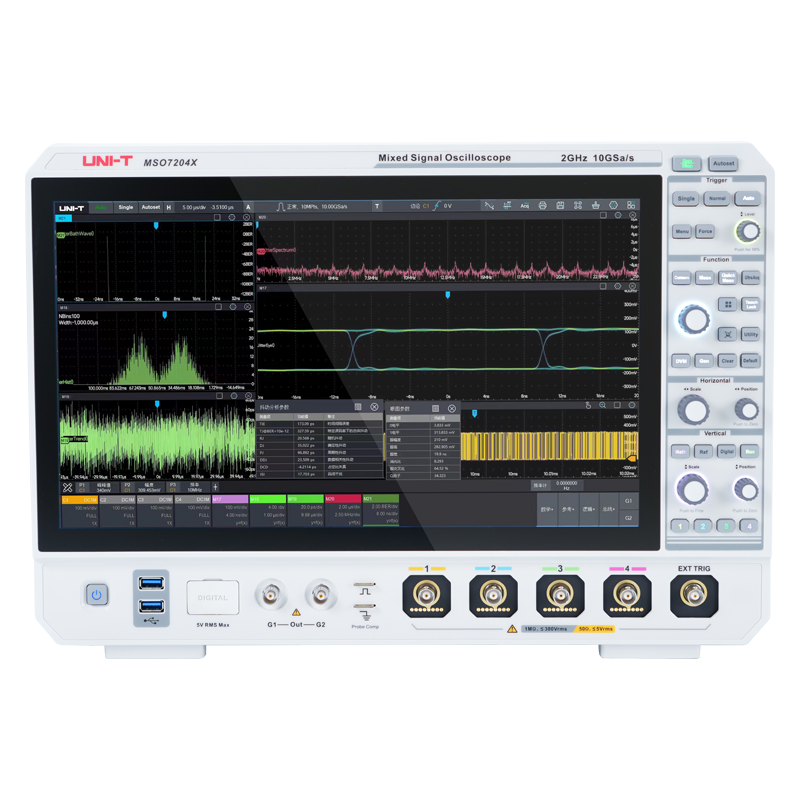

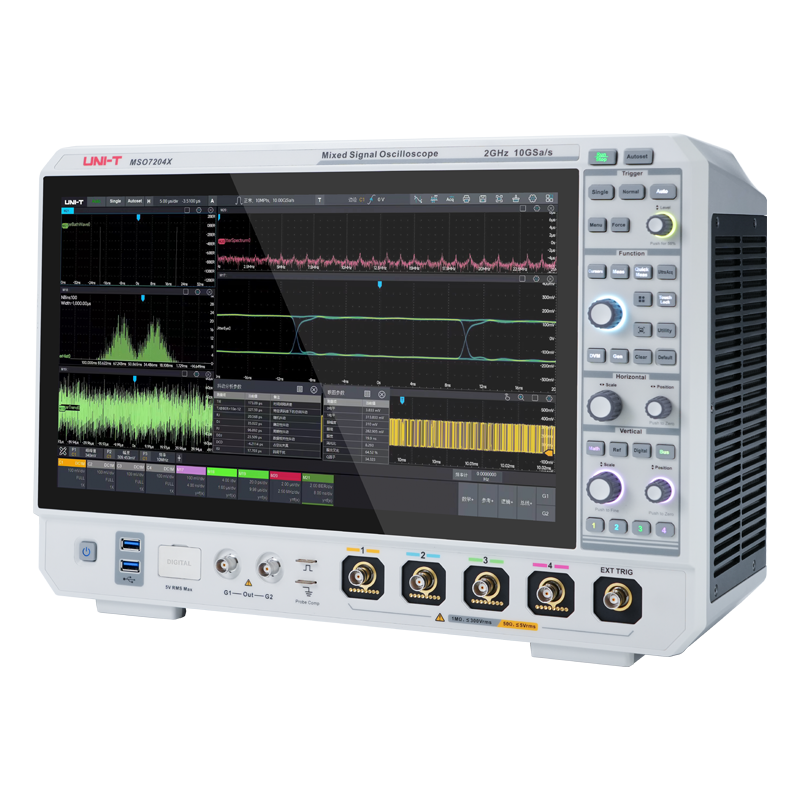

MSO7000X系列作为优利德旗舰级示波器，拥有高达2.5GHz模拟带宽和

10GSa/s采样率，上升时间仅为160ps，结合1Gpts存储深度，让您在超长记录的同时拥有更高的信号保真，更真实的波形的整体和细节测量。

多窗口，灵动布局

任意组合、任意大小、悬浮、下沉、全屏分窗口

-支持波形移动、缩放

-支持窗口拖拽改变布局

-支持弹窗钉住，减少多窗口间频繁切换

-支持屏幕扩展，提高多任务处理效率！

波形捕获率高达2,000,000wfms/s

MSO7000X采用优利德独创的UltraAcq^®技术，提升实时波形捕获率至

800,000wfms/s以上，搭配全新的Ultra Phosphor^® 3.0超级荧光显示技术，瞬变信号一览无余，清晰呈现。

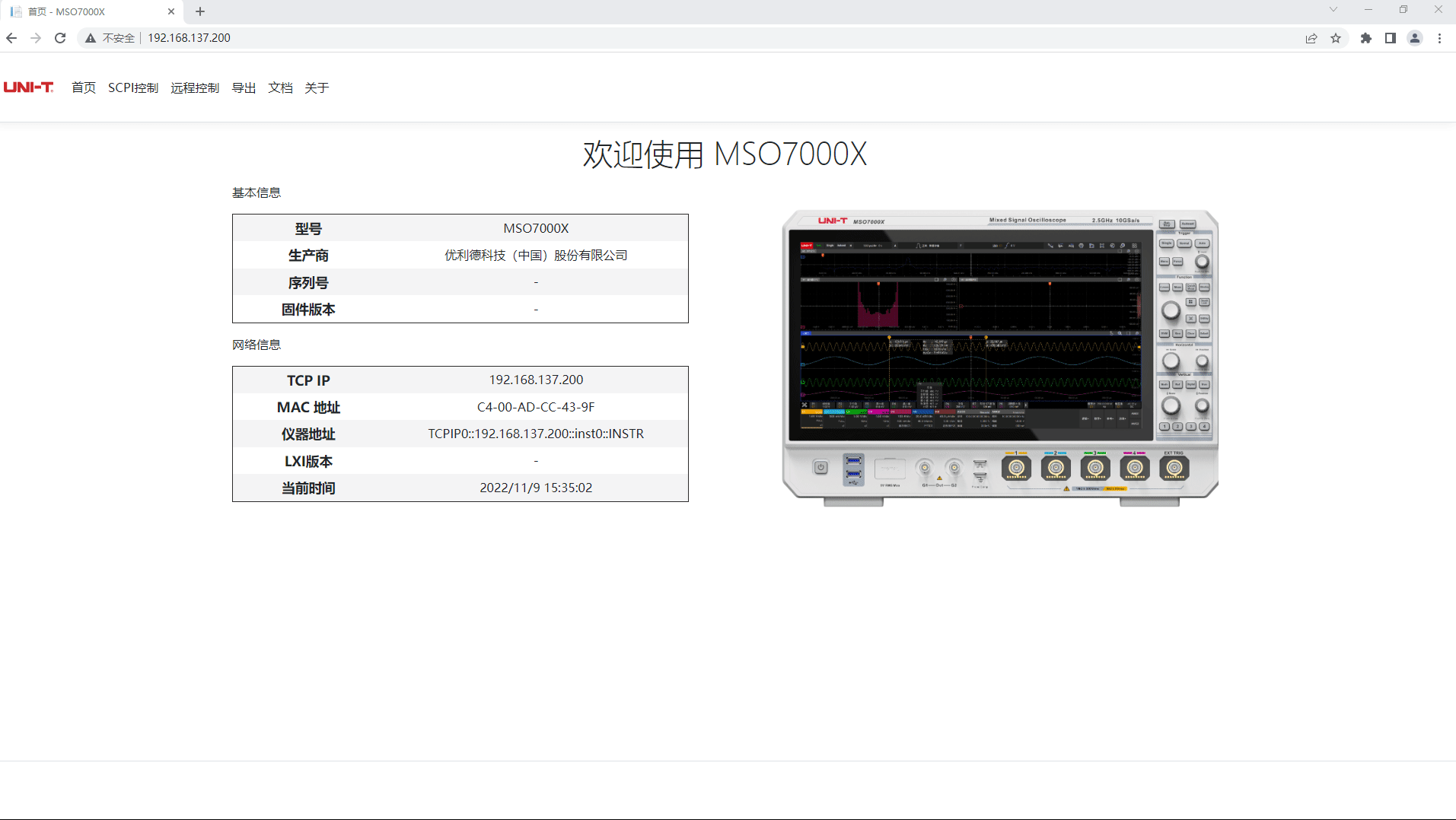

WebServer-兼容多平台远程操控

-SCPI远程控制

-远程查看和控制

-导出波形文件

-在线浏览使用手册

-支持手机访问

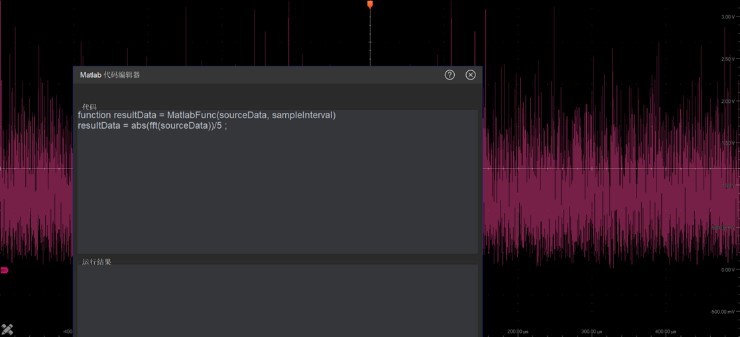

Matlab嵌入式编程，运算能力不受限于示波器

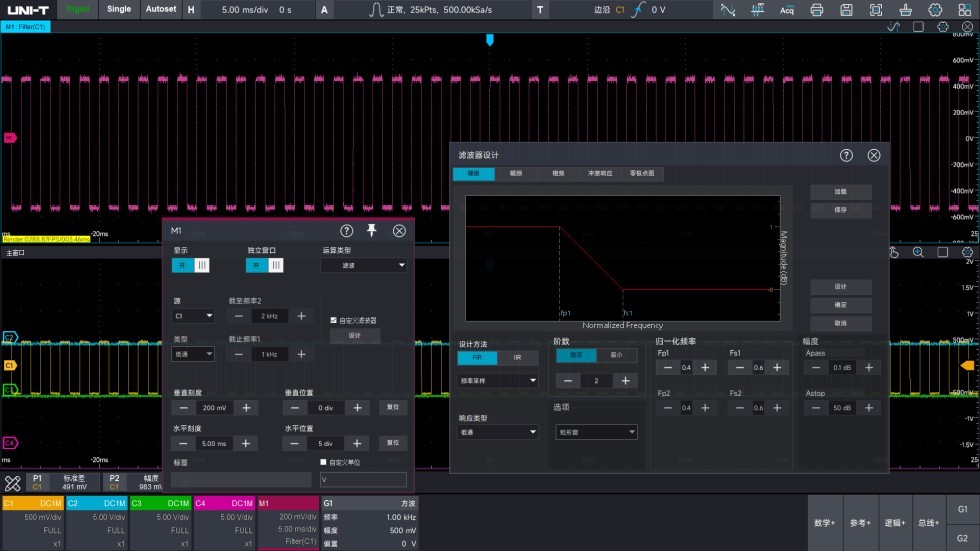

利用Matlab强大的数学库，您可以将编译好的Matlab代码直接拷贝至示波器运行，运行结果直接显示在示波器界面，同时MSO7000X也提供了几十种高级公式编辑以及滤波器、增强分辨率模式，1M点增强FFT等强大的数学功能，MSO7000X在数学运算方向不亚于世界上任何一台示波器。

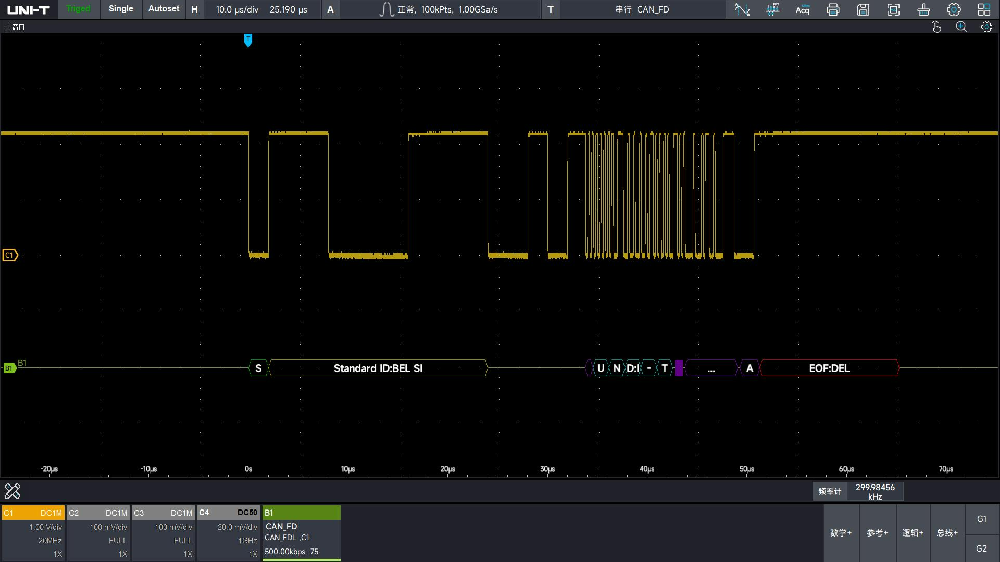

11种串行协议分析

标配：RS-232/422/485/UART、SPI、I2C、 CAN

选配：CAN-FD、SENT、LIN、FlexRay、AUDIO(I2S,LJ,RJ,TDM)、

MIL-STD-1553、ARINC429

-支持数据触发和包类型触发

-支持事件列表和搜索功能

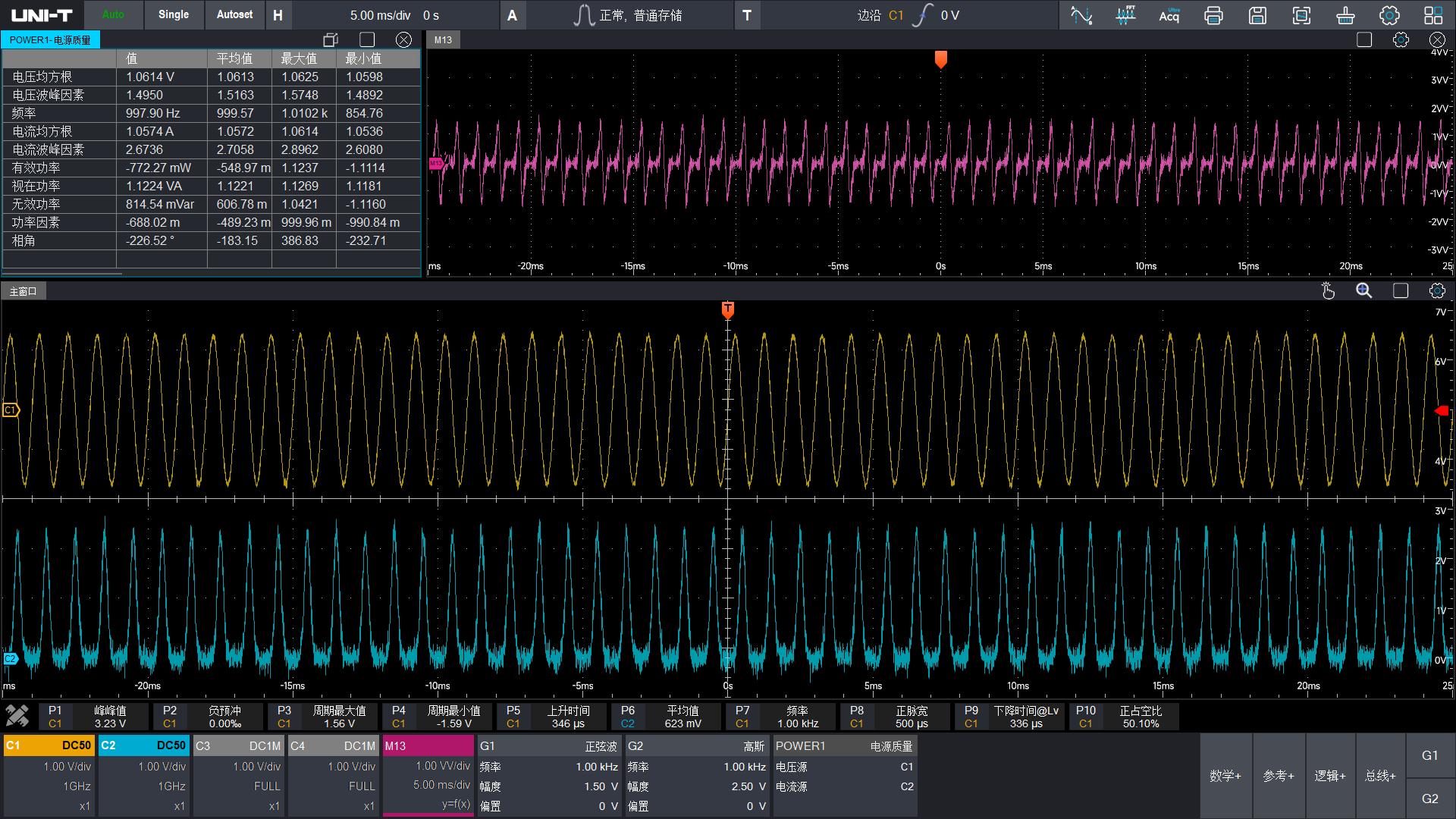

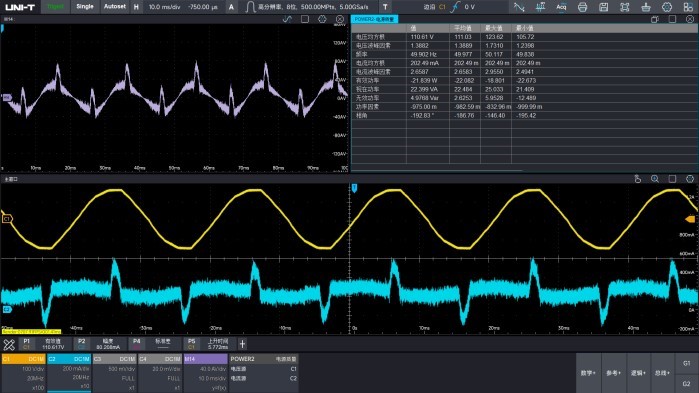

多种电源评估方案--电源完整性

MSO7000X提供全方位的分析工具和评估结果，

加快电源设计人员测试效率！

-电源质量

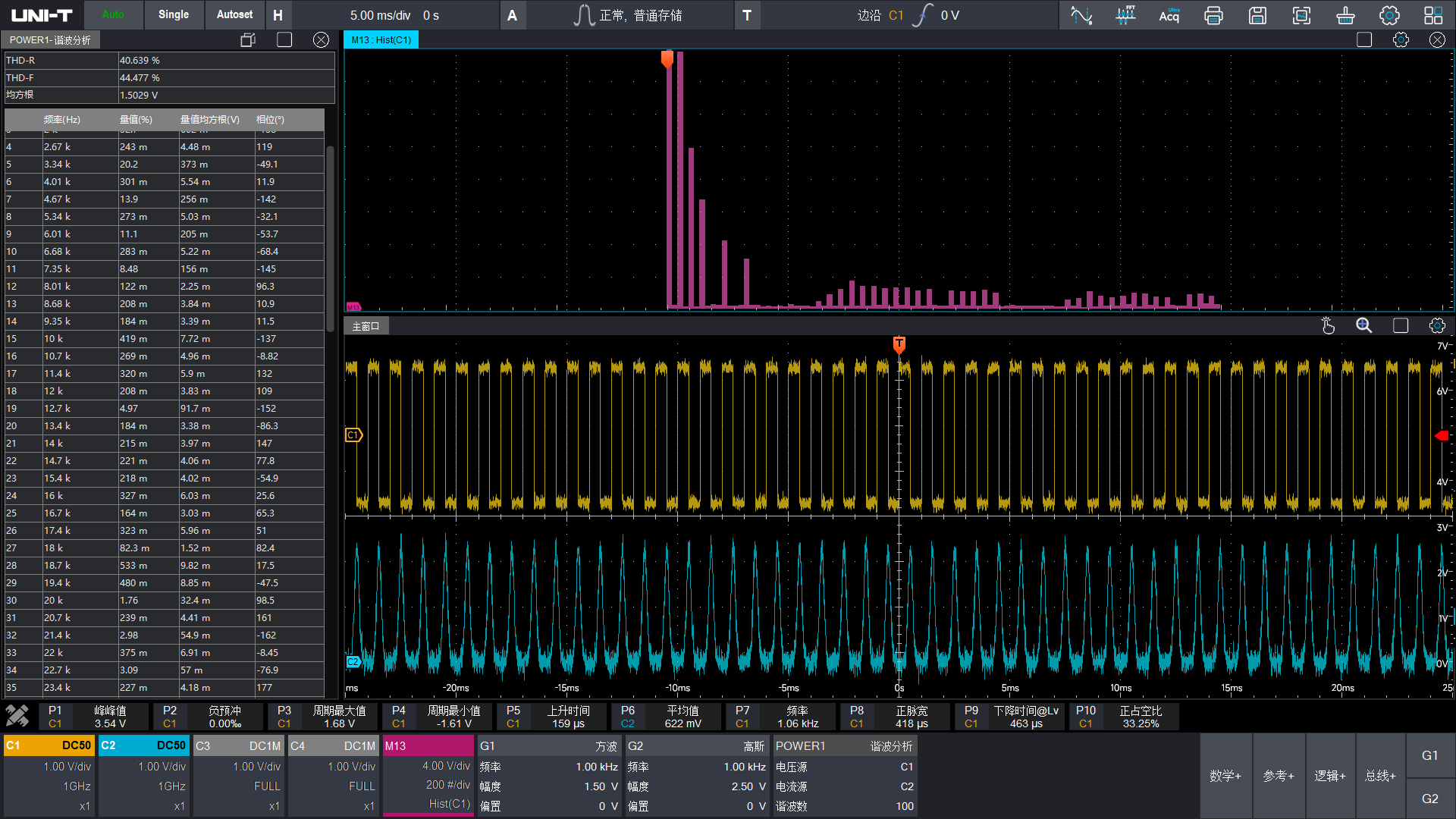

-谐波分析

-开关损耗

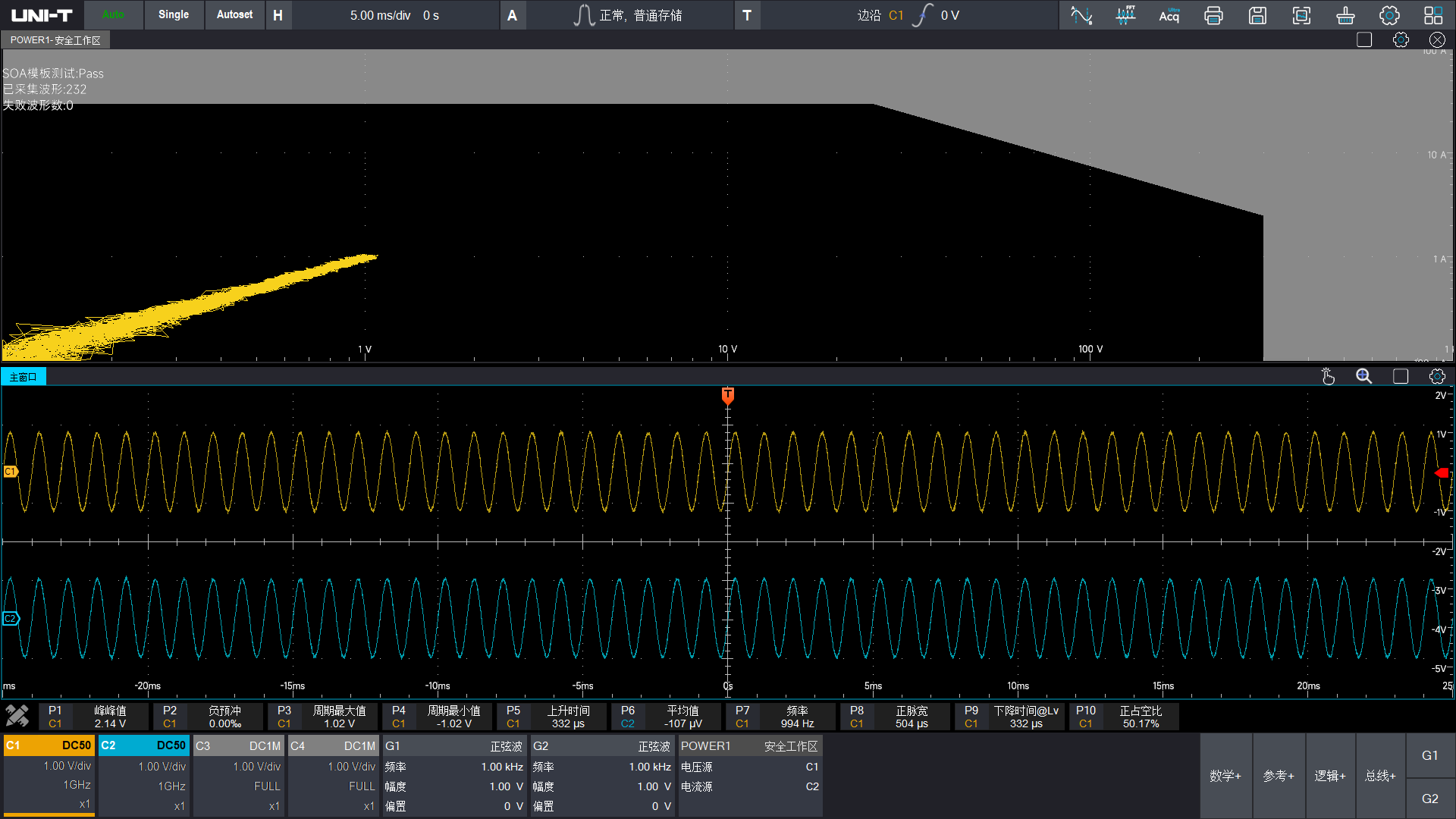

-安全工作区

-纹波分析

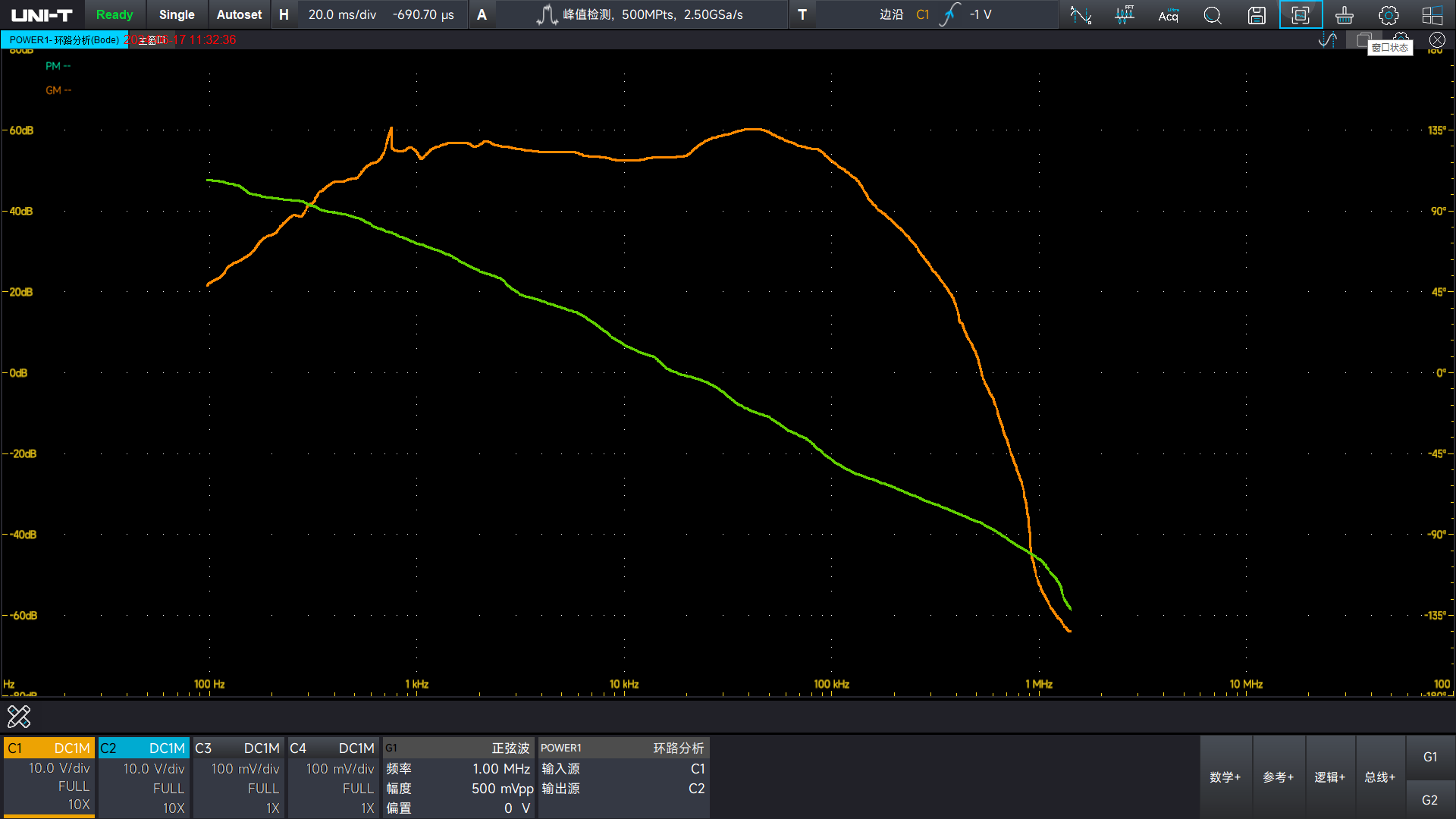

-环路分析

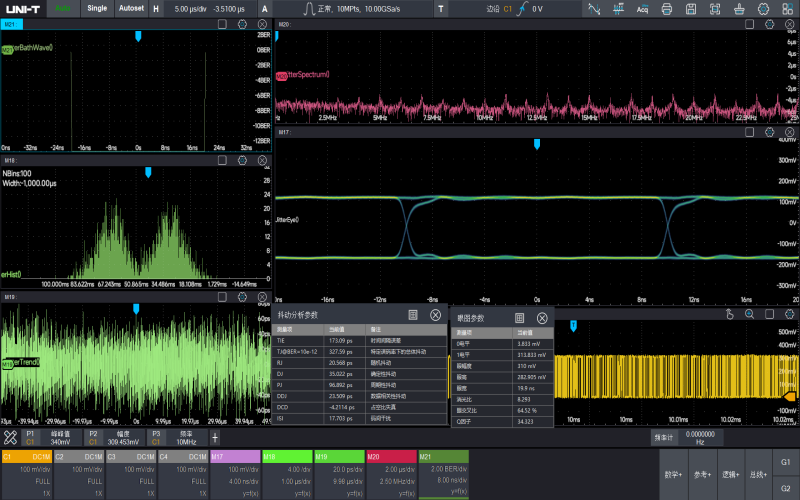

抖动分析和眼图

MSO7000X 提供了带有多种时钟恢复的眼图绘制、测量功能以及视觉化的抖动分析软件，无需多余设置即可快速生成眼图，从时域，频域，统计域定位时钟或数据信号抖动，并进行抖动分解。

抖动分析视图：TIE直方图、TIE频谱图、TIE趋势图，浴盆曲线。

型号

模拟通道数

模拟带宽

最高实时采样率

最大存储深度

最高波形捕获率

数字通道

内置信号源

价格（未税）

对比

MSO7254X

2.5GHz

10GSa/s

1Gpts

2,000,000 wfms/s

16(opt.)

60MHz,2CH
(opt.)

¥153,800

加入对比

MSO7254X

模拟通道数：4

模拟带宽：2.5GHz

最高实时采样率：10GSa/s

最大存储深度：1Gpts

最高波形捕获率：2,000,000 wfms/s

数字通道：16(opt.)

内置信号源：60MHz,2CH
(opt.)

价格（未税）：¥153,800

加入对比

MSO7204X

2GHz

10GSa/s

1Gpts

2,000,000 wfms/s

16(opt.)

60MHz,2CH
(opt.)

¥128,800

加入对比

MSO7204X

模拟通道数：4

模拟带宽：2GHz

最高实时采样率：10GSa/s

最大存储深度：1Gpts

最高波形捕获率：2,000,000 wfms/s

数字通道：16(opt.)

内置信号源：60MHz,2CH
(opt.)

价格（未税）：¥128,800

加入对比

MSO7104X

1GHz

10GSa/s

1Gpts

2,000,000 wfms/s

16(opt.)

60MHz,2CH
(opt.)

¥98,800

加入对比

MSO7104X

模拟通道数：4

模拟带宽：1GHz

最高实时采样率：10GSa/s

最大存储深度：1Gpts

最高波形捕获率：2,000,000 wfms/s

数字通道：16(opt.)

内置信号源：60MHz,2CH
(opt.)

价格（未税）：¥98,800

加入对比

￥5,880

激活选件

MSO7000X-AERO

航空航天串行总线触发和分析选件（MIL-STD-1553， ARINC 429）

￥6,880

使用手册

名称

版本号

更新日期

下载

MSO7000X系列使用手册

V2.0

2024.6.1

MSO7000X系列使用手册

Version：V2.0

Release Date：2024.6.1

编程手册

名称

版本号

更新日期

下载

MSO7000X系列编程手册

V2.0

2024.6.1

MSO7000X系列编程手册

Version：V2.0

Release Date：2024.6.1

数据手册

名称

版本号

更新日期

下载

MSO7000X系列数据手册

V2.0

2024.6.1

MSO7000X系列数据手册

Version：V2.0

Release Date：2024.6.1

其它资料

名称

版本号

更新日期

下载

MSO7000X系列快速指南

V2.0

2024.6.1

MSO7000X系列汽车CAN CAN-FD LIN FlexRay SENT总线协议分析

V2.0

2024.9.2

MSO7000X系列航空航天MIL-STD-1553 ARINC 429总线协议分析

V1.0

2024.9.2

高级电源分析

V2.0

2024.9.2

高速信号完整性之抖动分析和眼图

名称

版本号

更新日期

下载

MSO7000X系列固件包

V2.0

2024.09.05
