UT-PA2000

UT-PA2000

UT-PA2000是针对高频测量设计的有源单端探头，集成了当今高速探头所需的许多特性，特别在数字系统设计及信号完整性测试中，其1MΩ输入阻抗和极低的输入电容 （≤1.2pF）给被测设备提供了超低负载。UT-PA2000拥有 2GHz的测试带宽，上升时间≤175ps，±4V的动态范围，兼顾小信号测量能力。UT-PA2000可以更准确、快速地获取到电路中的信号信息，有助于提高工程师工作效率和准确性。

适配：MS08000X;MSO7000X;UPO7000L;MSO3000X;MSO3000HD


卓越的机械设计
卓越的机械设计

n 用于测试小型电路元件的紧凑型探头头部

n 多种柔性连接DUT的附件

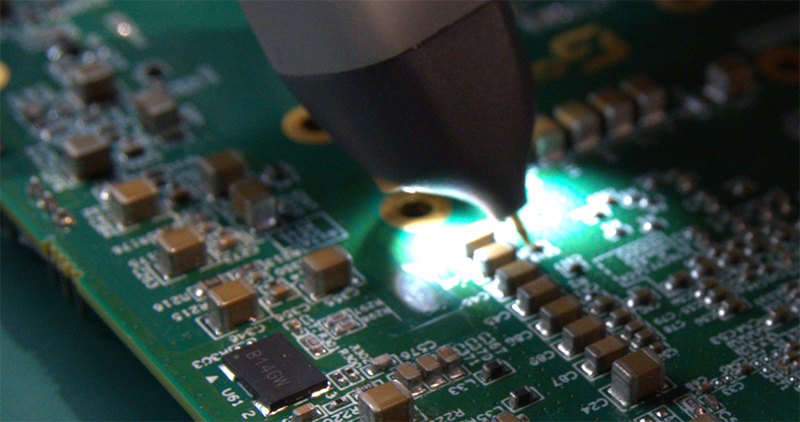

n 独特的探头头灯设计

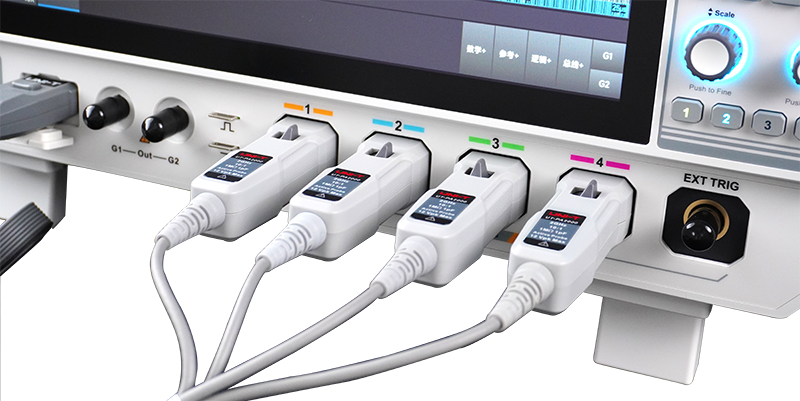

易用的探头接口
易用的探头接口

n 采用优利德标准示波器接口供电，无需外部电源。

n 适配MSO7000X、MSO8000X、UPO7000L、MSO3000HD、MSO3000X系列

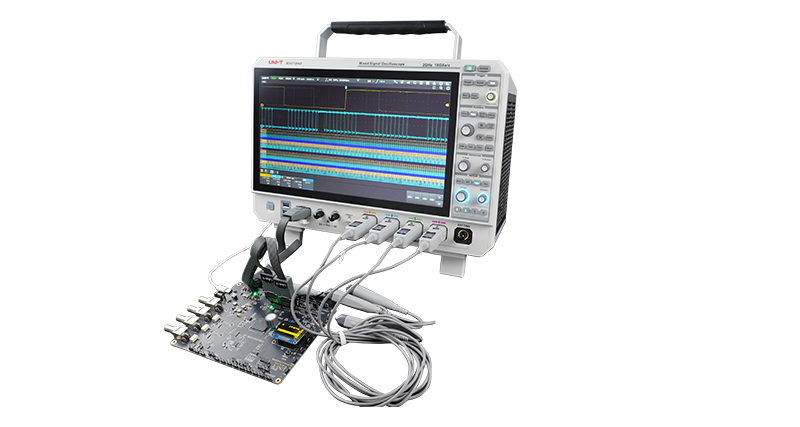

广泛的信号测试应用
广泛的信号测试应用

n高速串行协议分析

n信号完整性分析

n协议一致性分析

n∞

UT-PA2000
● 带宽：2GHz(-3dB)
使用手册
download

UT-PA2000有源单端探头用户手册

Version：V1.0
Release Date：2024.7.1
数据手册
download

UT-PA2000有源单端探头数据手册

Version：V1.0
Release Date：2024.7.1
