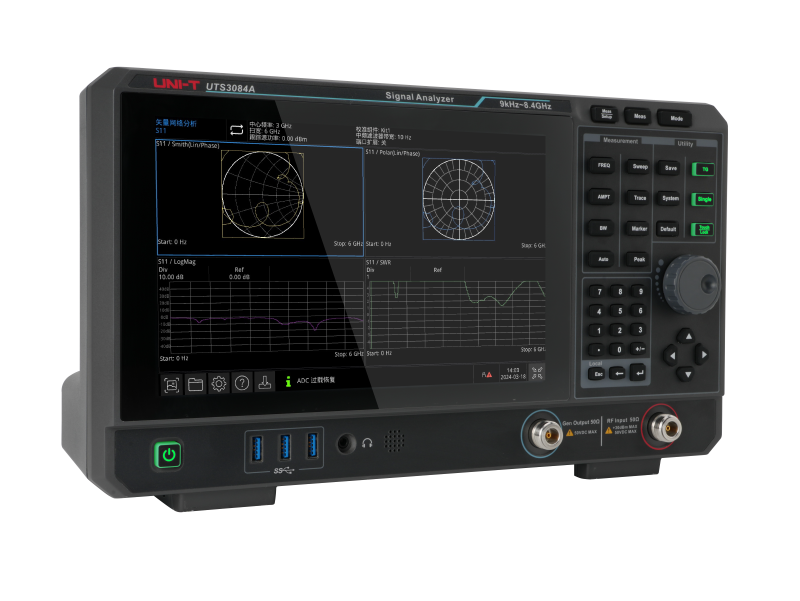

UTS3000A系列

UTS3000A系列信号分析仪的最高测量频率范围可达9kHz~8.4GHz；实时频谱信号分析带宽最高到40MHz，全幅度精度<0.7dB，显示平均噪声电平＜-165dBm，相位噪声<-102dBc/Hz，扫描点数最高40001点，最小分辨率带宽1Hz，拥有非常强大的频谱分析和实时信号分析能力；支持高级测量、EMI分析、IQ信号分析、LTE分析、5GNR信号分析及矢量网络分析（VNA），能让用户掌握被测信号全方位的动态及细节，呈现完美的测试效果和提供更佳的解决方案。广泛应用于电子研发与制造业，无线通信测量，射频微波研发，电磁兼容预扫，半导体测量等众多应用场景中。

9kHz~8.4GHz
频率范围
1Hz
频率分辨率
40MHz(opt.)
最大实时带宽
1Hz~10MHz
分辨率带宽
＜-102dBc/Hz
相位噪声
-165dBm
显示平均噪声电平
数据手册
下载中心
询价

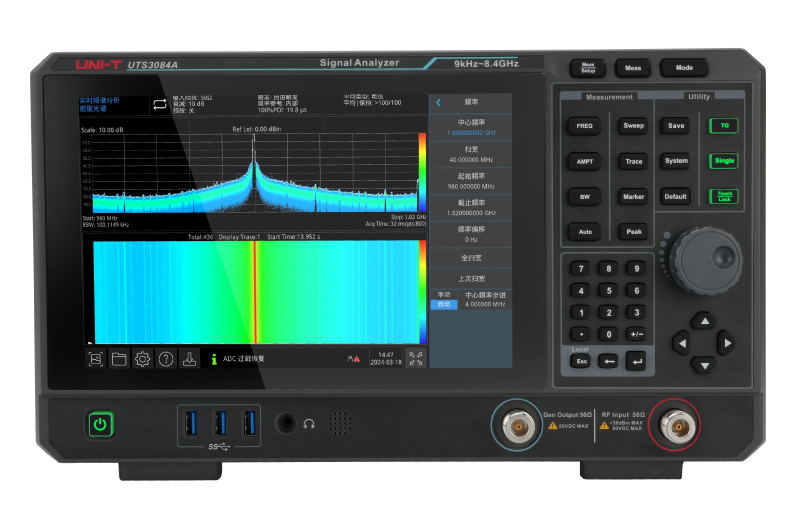

实时频谱分析
实时频谱分析

100%POI仅为6.68μs

在实时频谱分析模式下，能捕获到不易发现的异常信号

并且通过频率模板触发，可发现用户关心的频域信号



实时分析带宽
实时分析带宽

实时频谱分析带宽10MHz/40MHz可选

可应用于实时频谱监测，无线通信及组件测量和线性器件测量

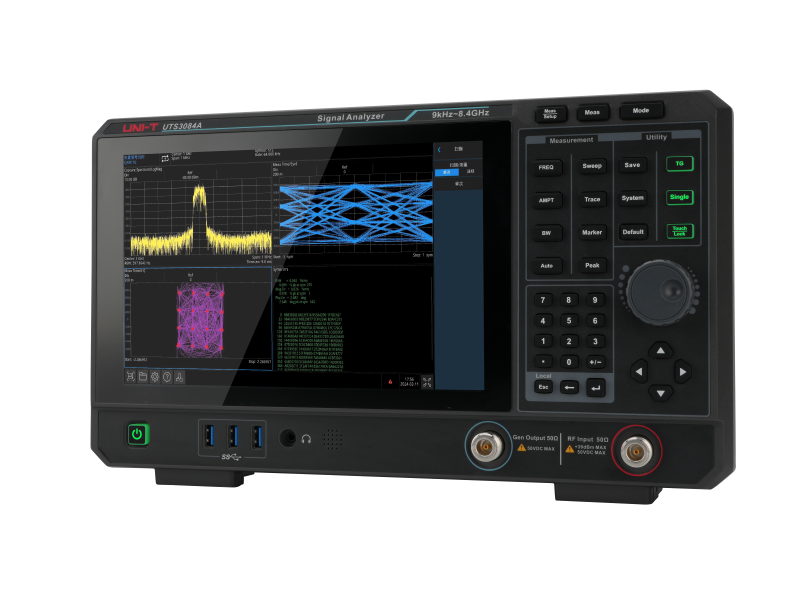

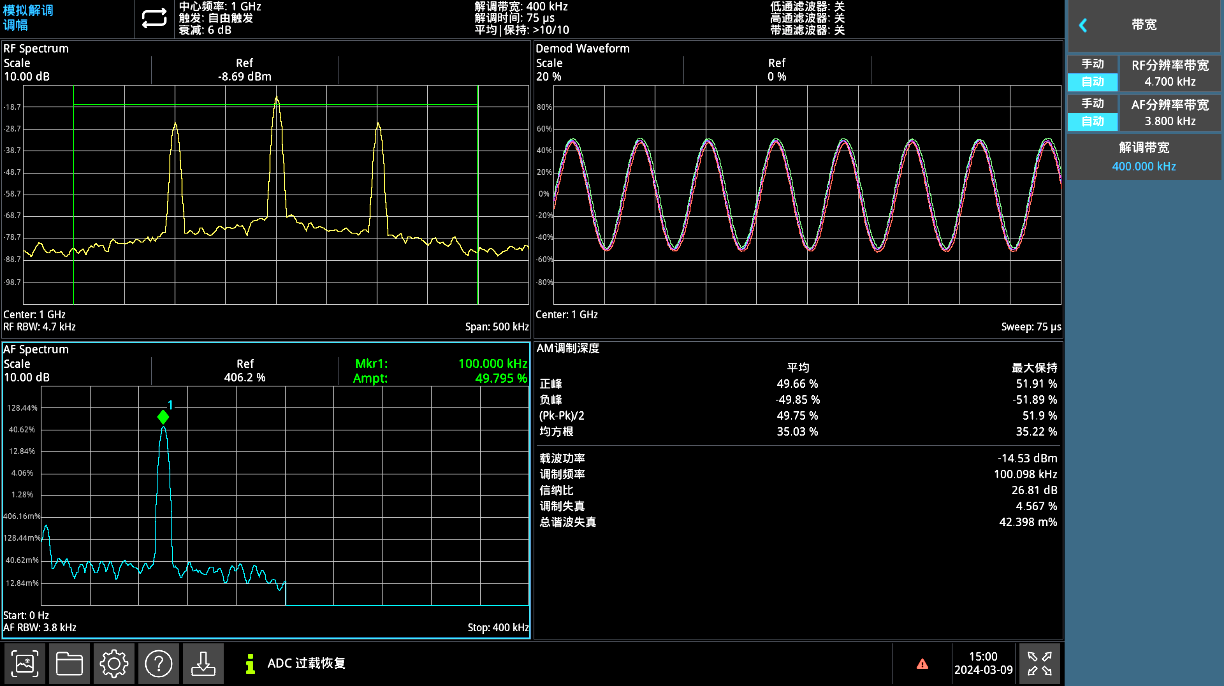

模拟/数字解调分析
模拟/数字解调分析
模拟/数字解调分析

模拟解调分析：AM、FM

数字解调分析：ASK、FSK、PSK、QAM、MSK等

支持误差矢量幅度、幅度误差、相位误差等分析


无线信号分析
无线信号分析
无线信号分析

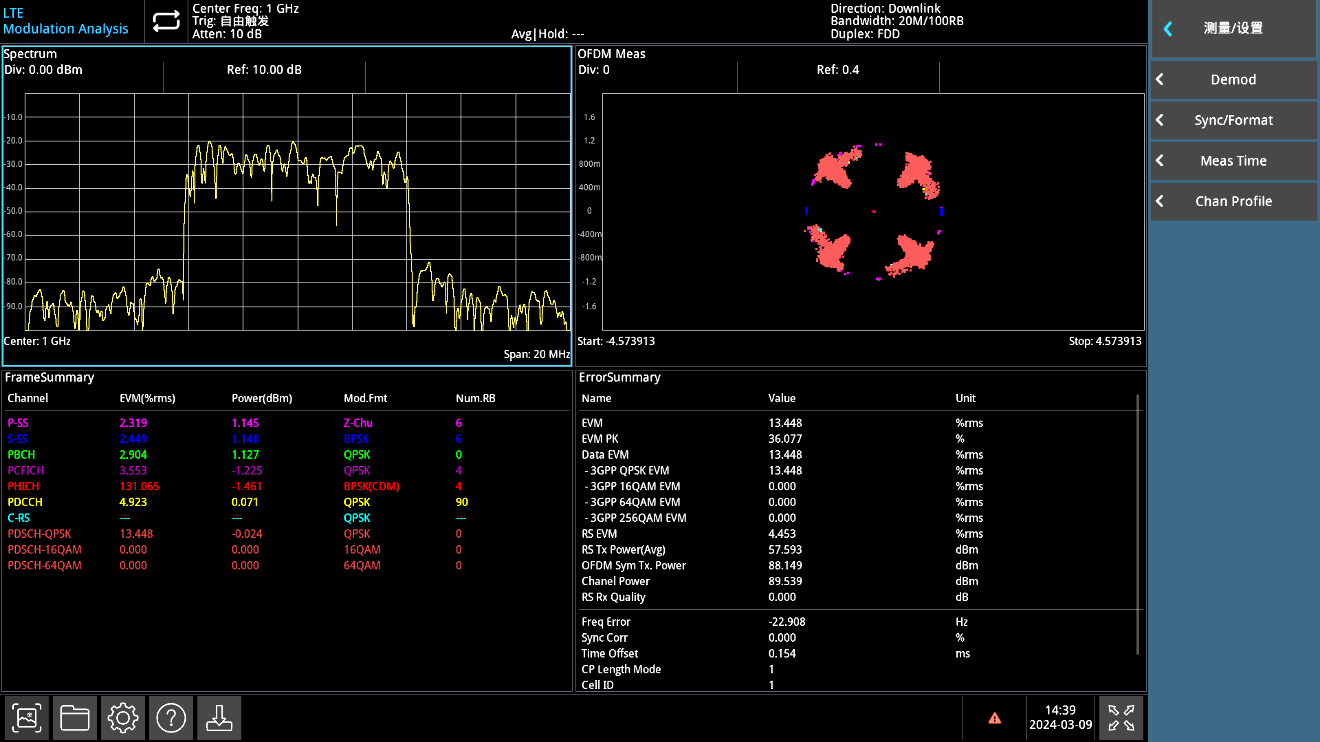

LTE 信号分析

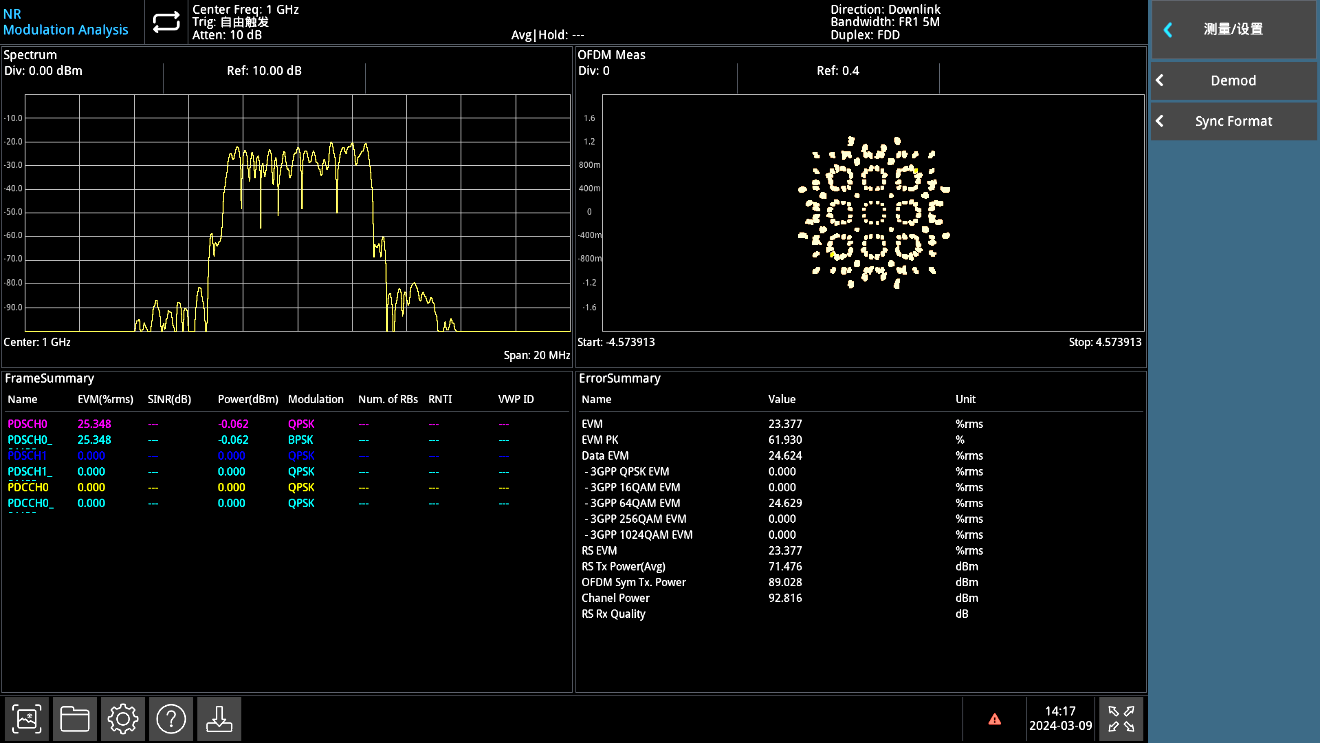

5G NR 信号分析

-支持3GPP发射机一键式测量

-支持信道功率、邻道功率ACP、占用带宽OBW、

杂散发射、发射开/关功率等频谱和功率测量

-支持星座图、EVM、频率误差、符号时钟误差等调制分析测量

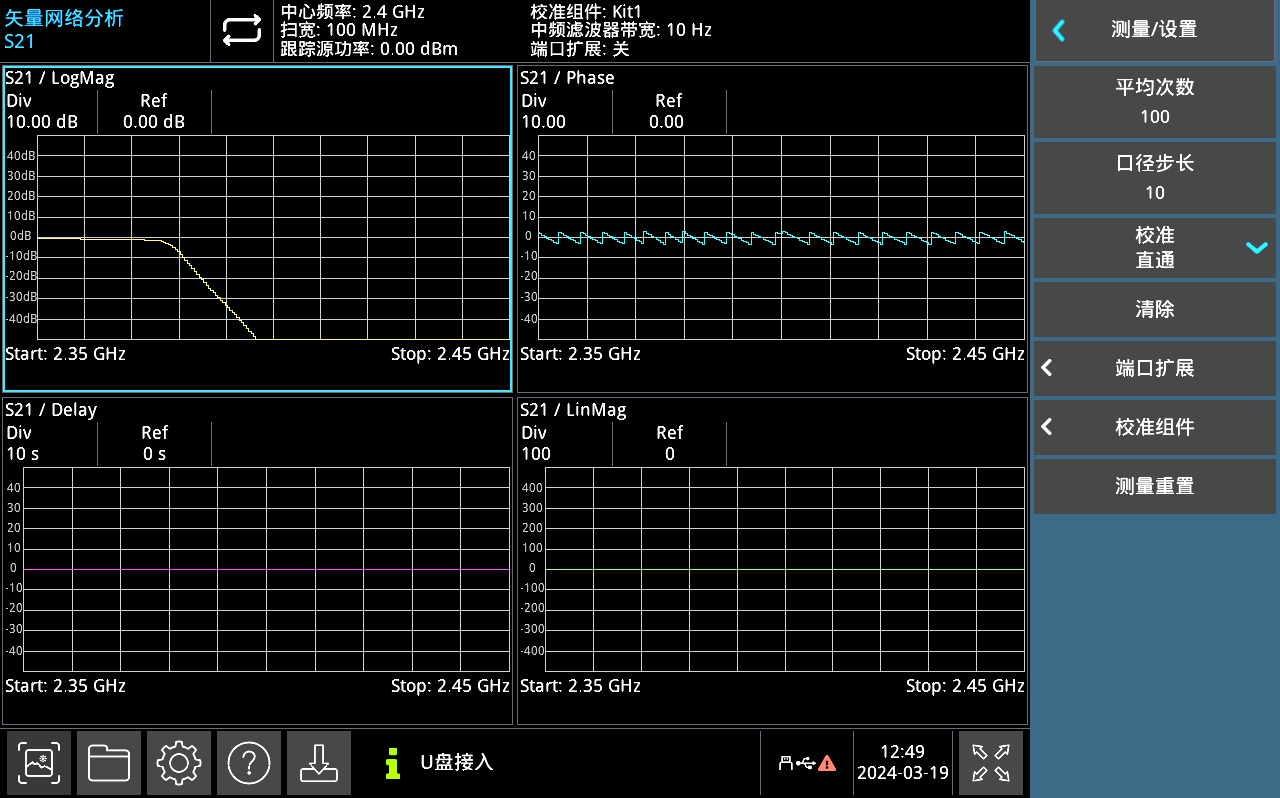

矢量网络分析
矢量网络分析
矢量网络分析

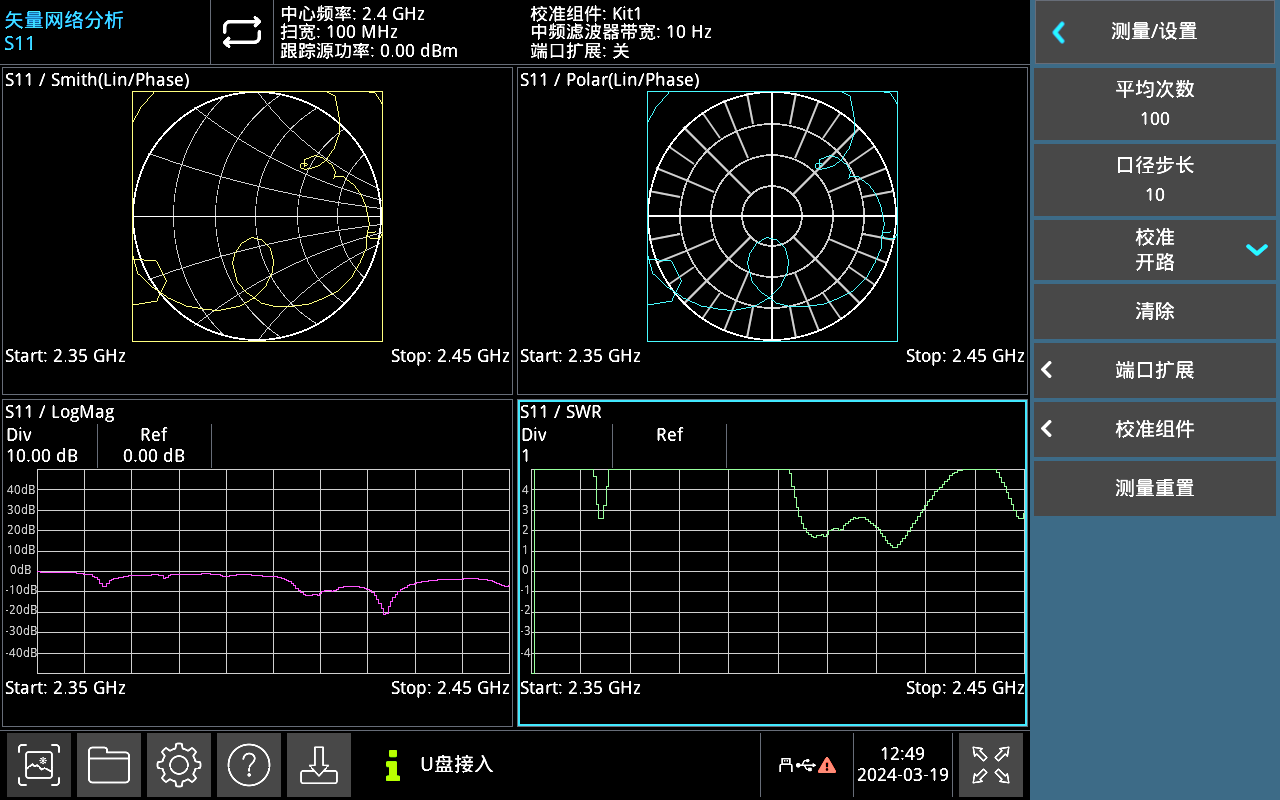

内置VNA矢量网络分析模式

可实现对元器件、电路网络的S11、S21以及故障点定位的测量

通过史密斯圆图、极坐标等多种显示更精确地表征被测件的网络特性



UTS3084A

频率范围：9kHz~8.4GHz
频率分辨率：1Hz
最大实时带宽：40MHz
分辨率带宽：1Hz~10MHz
相位噪声：<-102dBc/Hz
显示平均噪声电平：-165dBm
VNA：√
带跟踪源：√
价格（未税）：￥92,800
加入对比

UTS3060A

频率范围：9kHz~6GHz
频率分辨率：1Hz
最大实时带宽：40MHz
分辨率带宽：1Hz~10MHz
相位噪声：<-102dBc/Hz
显示平均噪声电平：-165dBm
VNA：√
带跟踪源：√
价格（未税）：￥58,000
加入对比

UTS3036A

频率范围：9kHz~3.6GHz
频率分辨率：1Hz
最大实时带宽：40MHz
分辨率带宽：1Hz~10MHz
相位噪声：<-102dBc/Hz
显示平均噪声电平：-165dBm
VNA：√
带跟踪源：√
价格（未税）：￥43,800
加入对比
开始对比

激活选件

UTS3000A-EMI
UTS3000A系列EMI预兼容测试套件(软件)
-

激活选件

UTS3000A-AMA
UTS3000A系列模拟解调分析
-

激活选件

UTS3000A-VNA
UTS3000A系列矢量网络分析
-

激活选件

UTS3000A-VSA
UTS3000A系列矢量信号分析
-

激活选件

UTS3000A-I/Q
UTS3000A系列I/Q分析
-

激活选件

UTS3000A-RTSA
UTS3000A系列实时频谱分析
-

测试选件

UT-CK02
套件包
￥2,580

测试选件

UTS-EMI01
近场探头包
￥2,999
UTS系列信号分析仪IQ信号分析中文说明书
V1.0
2024.07.15
download
UTS系列信号分析仪VNA矢量网络中文说明书
V1.0
2024.08.23
download
UTS系列信号分析仪VSA矢量信号分析中文说明书
V1.0
2024.07.15
download
UTS系列信号分析仪RTSA实时频谱中文说明书
V1.0
2024.07.15
download
UTS系列频谱分析仪模拟解调使用手册
V1.0
2023.12.21
download
UTS系列频谱分析仪EMI使用手册
V1.0
2023.12.18
download
使用手册
download

UTS3000A系列信号分析仪中文说明书

Version：V1.0
Release Date：2024.07.15
download

UTS3000A系列信号分析仪中文快速指南

Version：V1.0
Release Date：2024.07.15
编程手册
download

UTS系列频谱分析仪中文编程手册

Version：V3.0
Release Date：2024.09
数据手册
download

UTS3000A系列信号分析仪中文数据手册

Version：V1.0
Release Date：2024.07.15
