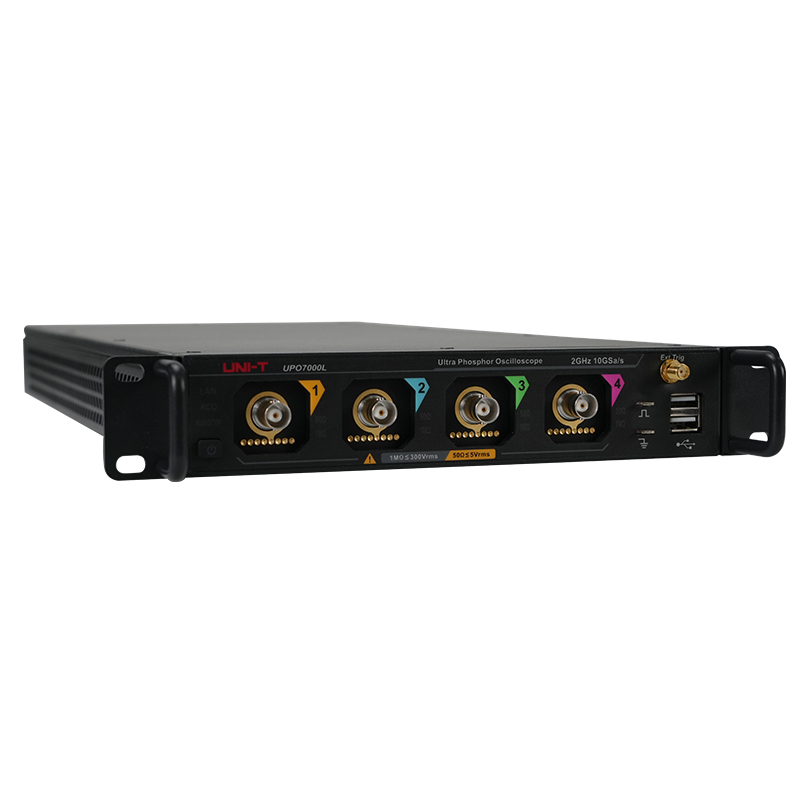

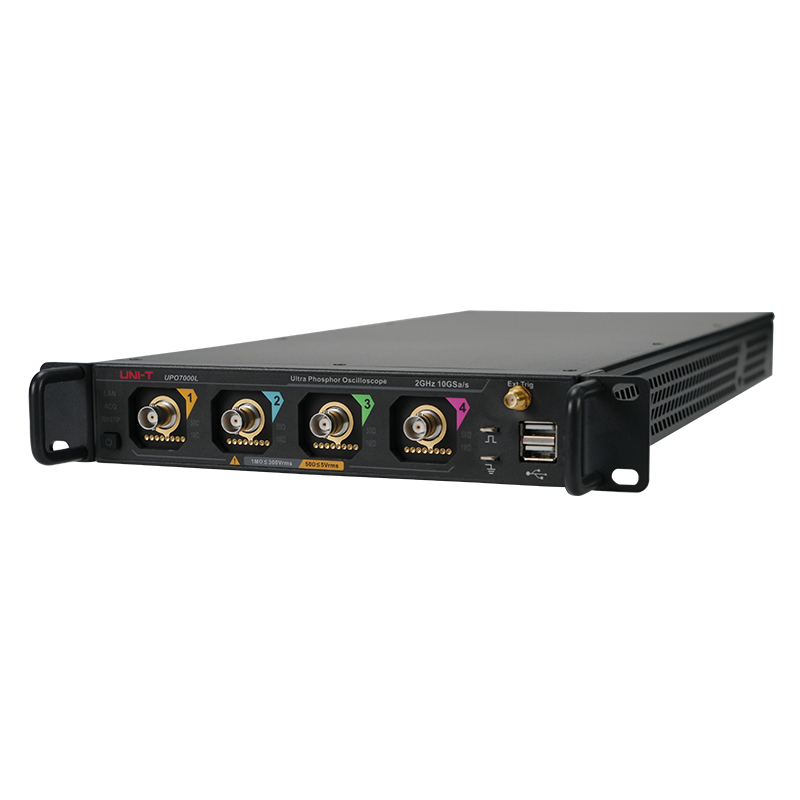

UPO7000L系列

UPO7000L 系列紧凑型数字荧光示波器，采用紧凑的机架结构性设计，轻薄小巧的机身，1U高度更适合多机系统集成、机架高密度封装、远程系统操控。支持多机同步触发，最多扩展至 128 台示波器，单机集成 4 条模拟通道，1 条外触发通道和一条函数/任意波形发生器通道，提供机脚垫，平面设计易于堆叠摆放。

UPO7000L 依赖 MSO7000X 系列平台，操作习惯易于过渡，你可以通过插入外部触控显示器，得到像MSO7000X 一般丝滑的手势触控体验。多机集成提供机架安装套件，开箱即可安装。无论在何种应用场景中， UPO7000L 都能轻松应对。

4
模拟通道数
2GHz/1GHz
模拟带宽
10GSa/s
最高实时采样率
1Gpts
最大存储深度
2,000,000wfms/s
最高波形捕获率
数据手册
下载中心
询价
7000家族系设计
7000家族系设计

UPO7000L采用紧凑的机架结构性设计

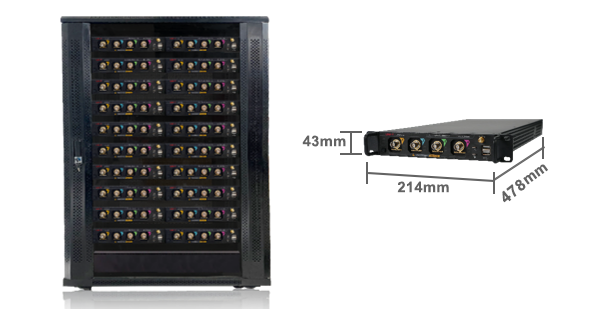

轻薄的机身，整机尺寸仅214mm*478mm*43mm

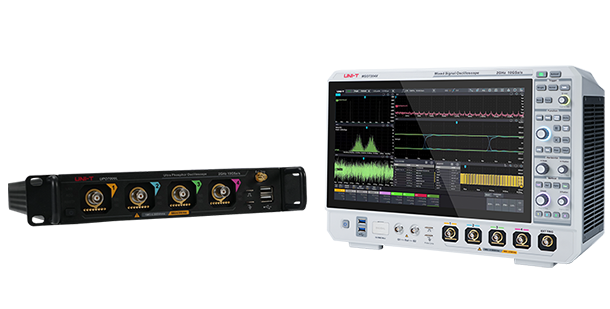

依赖MSO7000X系列平台，操作习惯易于过渡

如果您研发端使用MSO7000X，那么生产端UPO7000L将是您的最佳选择


多机集成，高效利用机架
多机集成，高效利用机架

标准1U高度设计，更适合多机系统集成，机架高密度封装，在标准1U机架内可并排安装2台设备，有效利用机架空间。

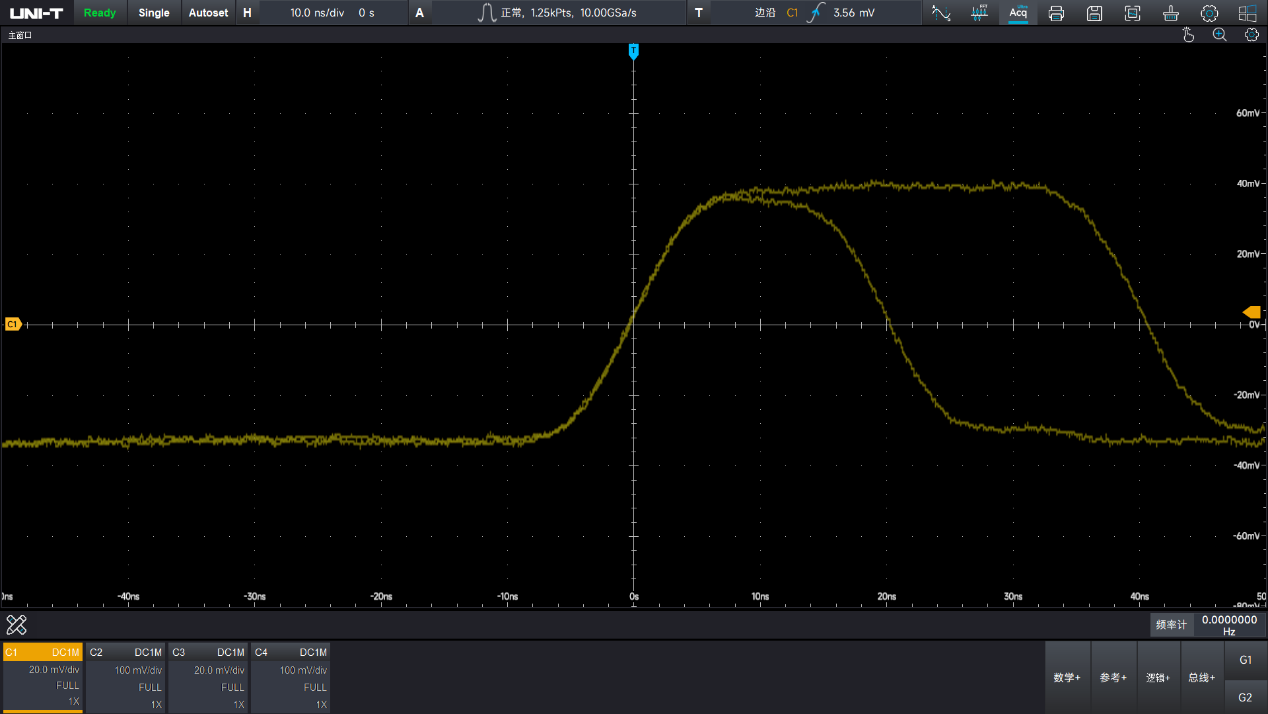

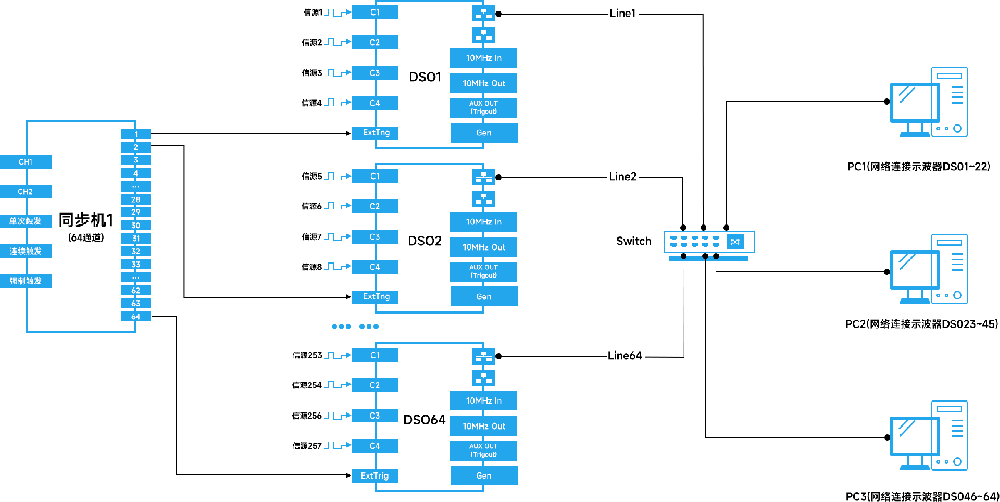

低触发时延，多机同步方案
低触发时延，多机同步方案

UPO7000L 提供了时钟同步接口、辅助输出接口、外触发通道。仪器间外触发抖动≤200ps rms，有效保证了同步精度。使用千兆以太网接口加持，深度优化 SCPI 响应速度， 提高数据链路的稳定性和传输效率。对于需要多通道集成解决方案的用户，优利德提供同步机方案，支持至多 128 设备同时进行数据采集，至多扩展至 512 通道。

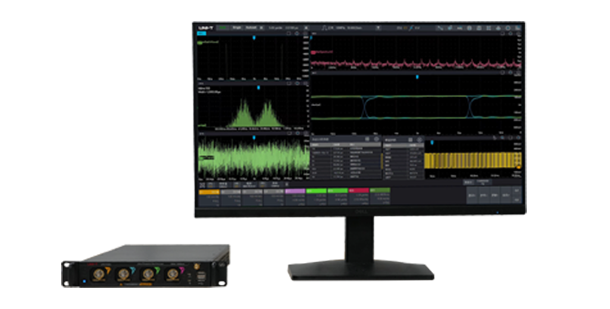

外接显示和控制设备
外接显示和控制设备

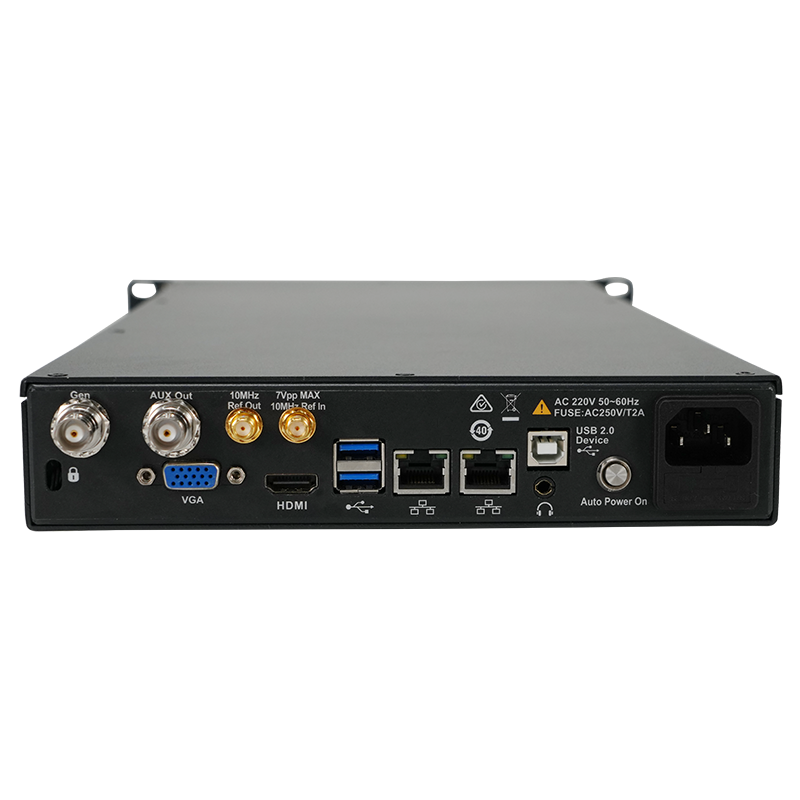

后面板提供HDMI和VGA接口，可通过外接显示器查看

同时前后面板分别提供了两个USB Host 2.0、两个USB Host 3.0接口

支持蓝牙鼠标/键盘等控制设备，轻松秒变个人工作台。

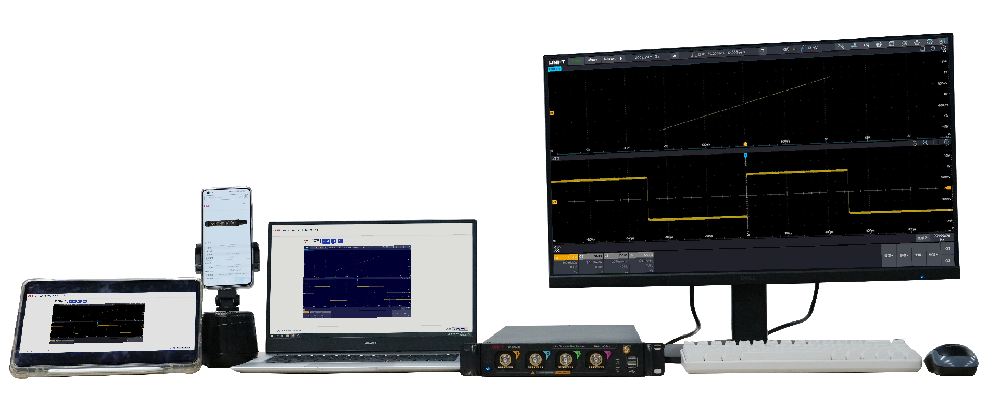

WebServer远端控制
WebServer远端控制




UPO7000L 在后面板提供了两个千兆以太网，您可以通过网线或无线网卡将设备接入到您的局域网中，仅需要在浏览器输入仪器的 IP 地址，就可以在个人移动设备/PC 上使用示波器进行控制、分析，同时 WebServer 还支持在线 SCPI，并且在您的用户端直接导出波形数据，在线浏览仪器手册等多样操作，只要网络允许，您甚至可以用任何舒服的姿势使用示波器的所有功能。

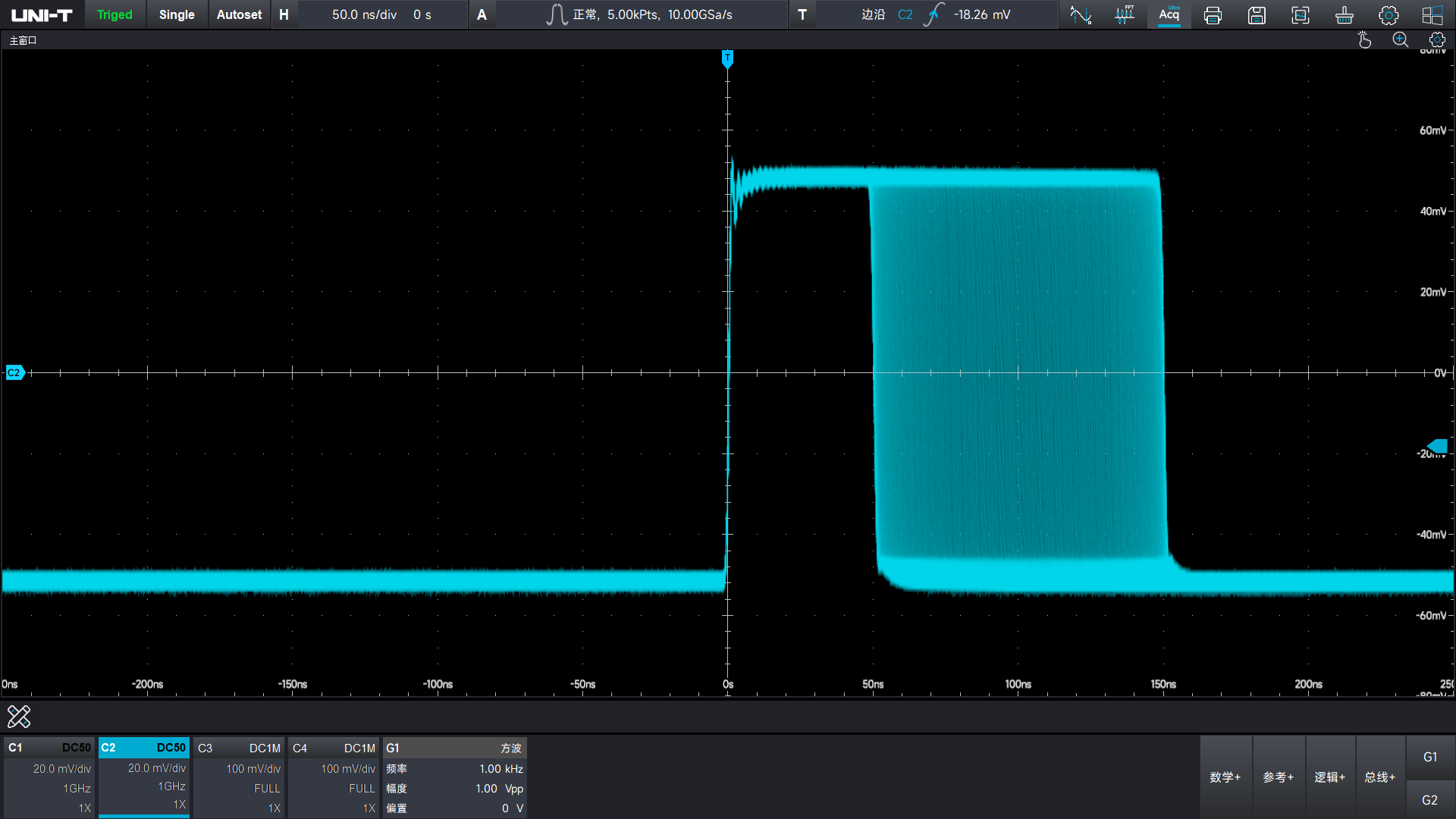

荣获专利的UltraAcq®技术
荣获专利的UltraAcq<sup>®</sup>技术
荣获专利的UltraAcq<sup>®</sup>技术

UPO7000L采用优利德独创的UltraAcq®技术，提升实时波形捕获率至

800,000wfms/s以上，搭配全新的Ultra Phosphor 3.0超级荧光显示技术，让瞬变的信号无所遁形。

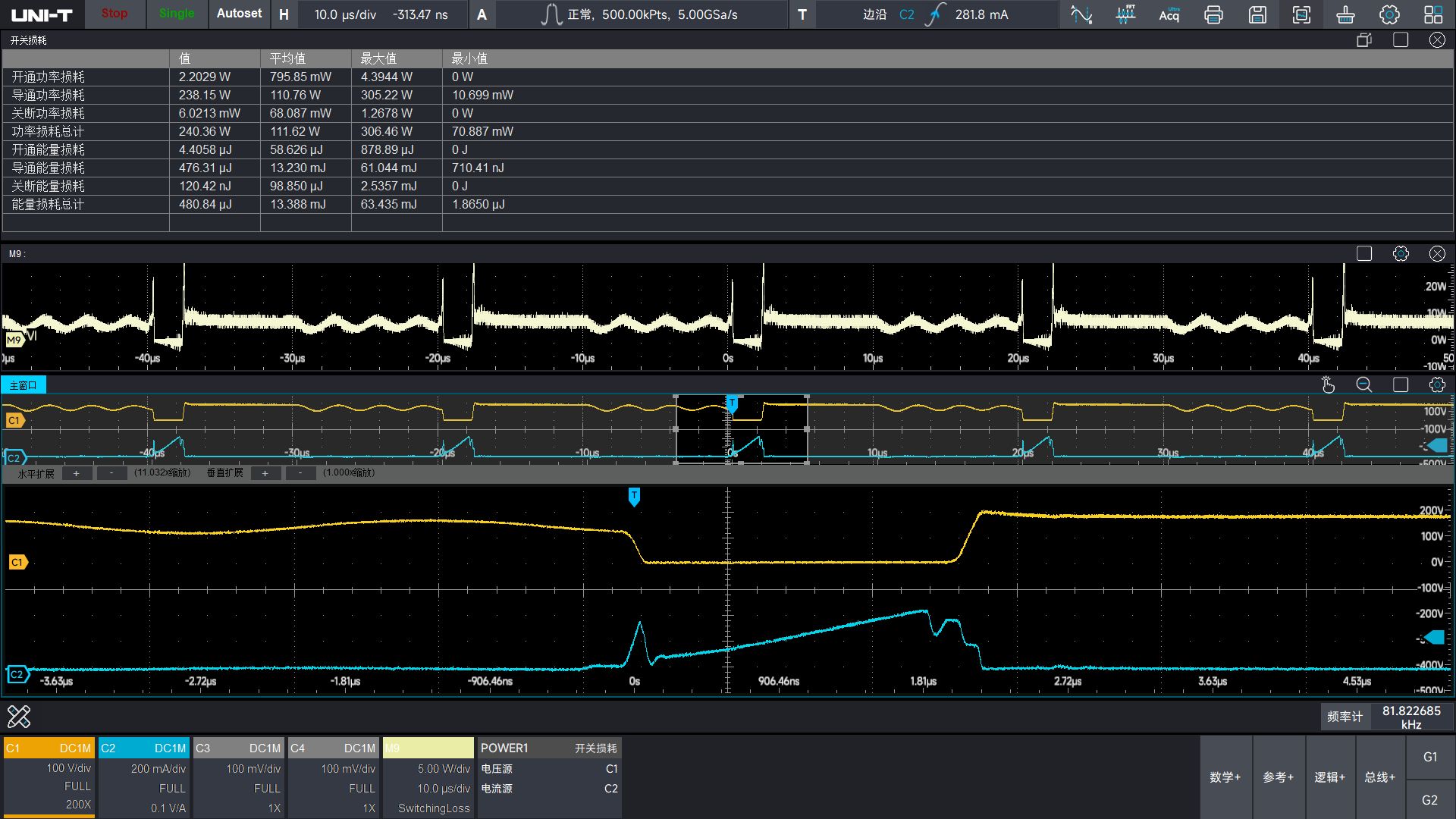

高级分析功能
高级分析功能
高级分析功能
高级分析功能
高级分析功能

-电源分析6+

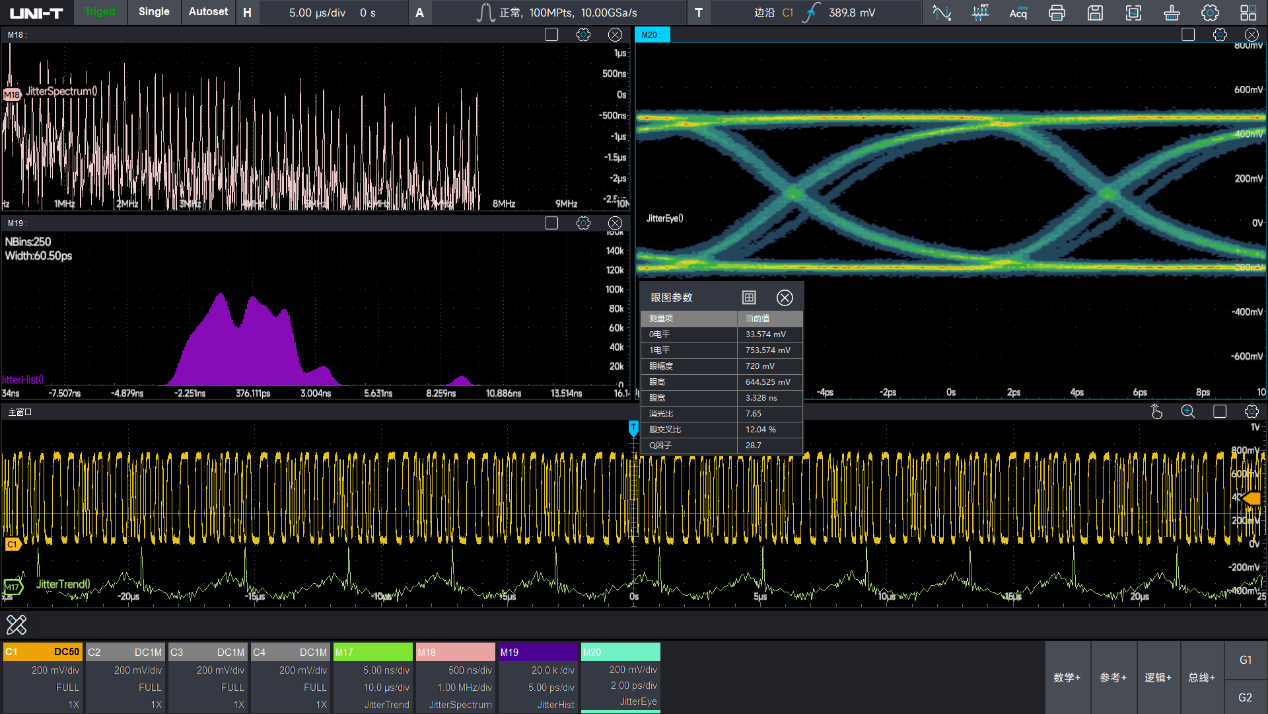

-抖动分析和眼图

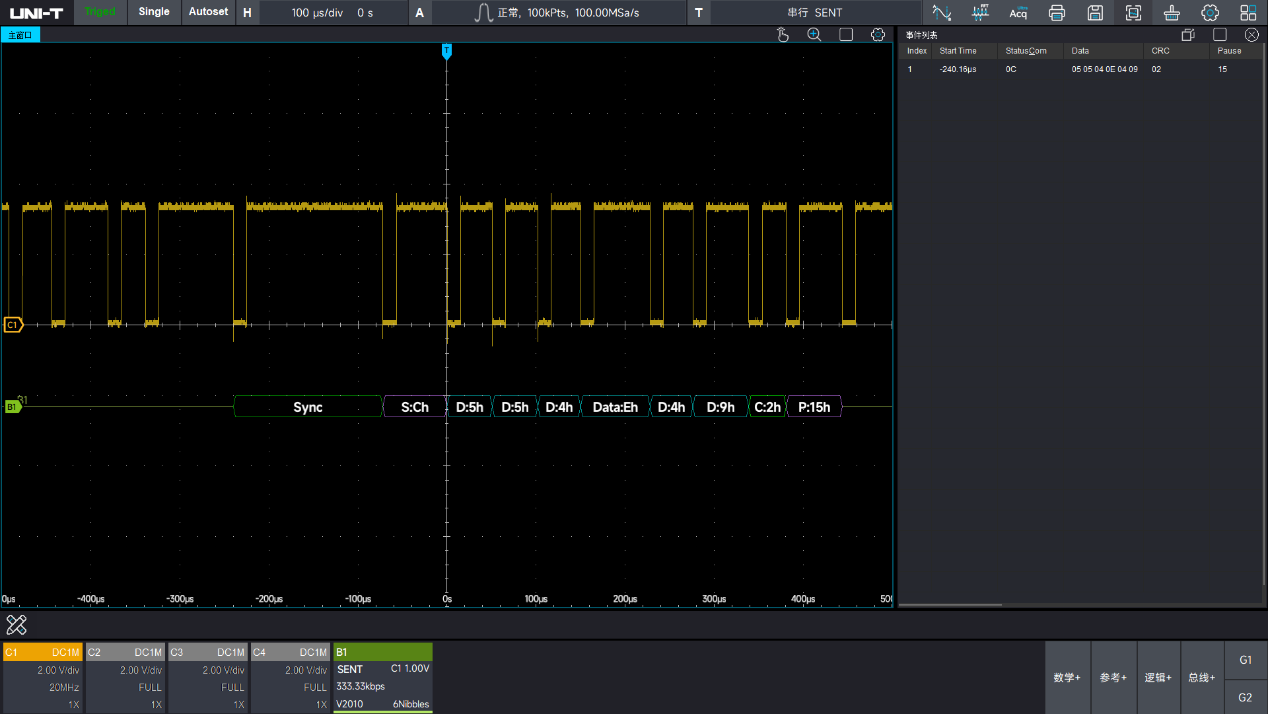

-协议分析11+

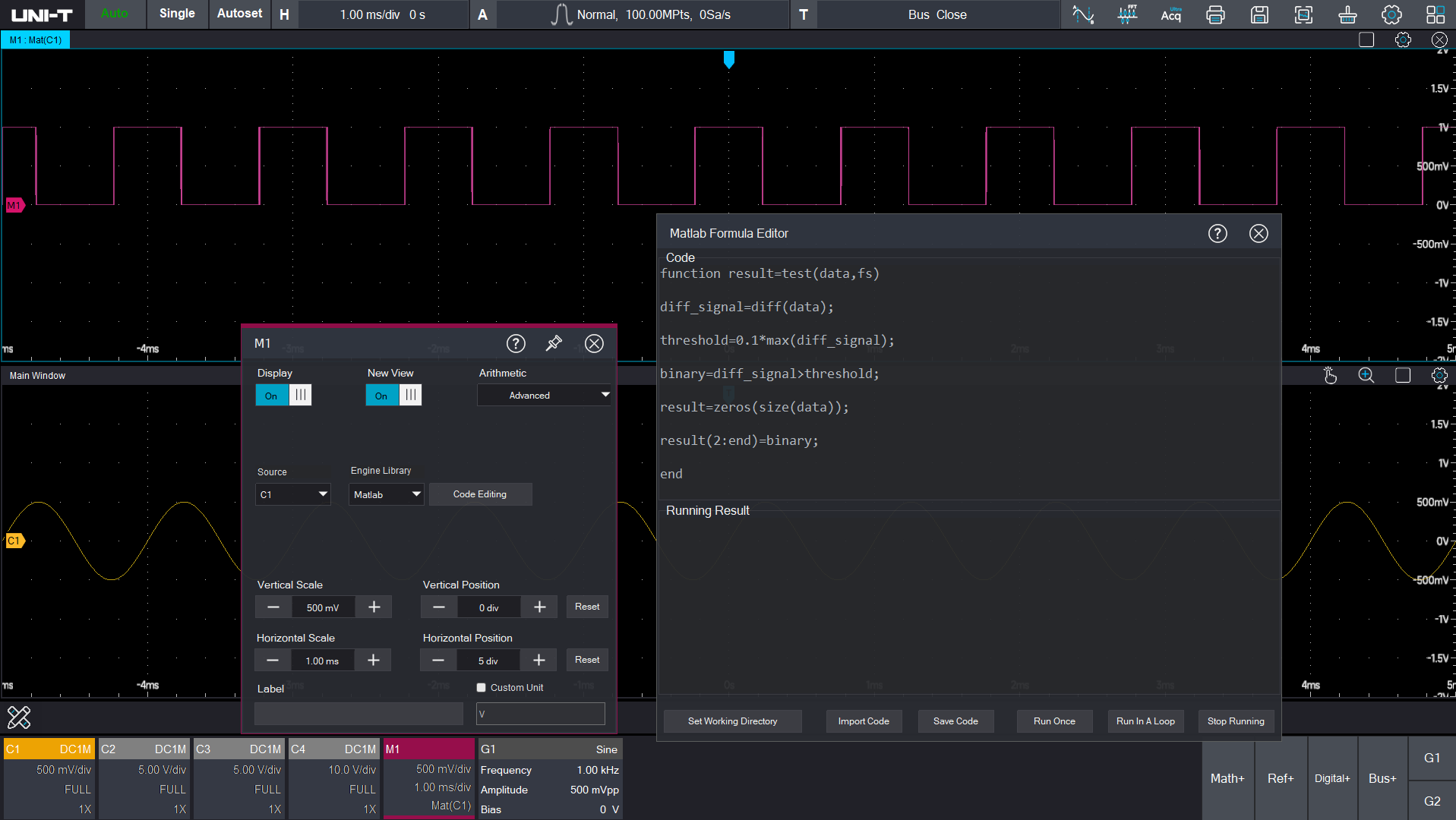

-Matlab嵌入式编程


UPO7204L

模拟通道数：4
模拟带宽：2GHz
最高实时采样率：10GSa/s
最大存储深度：1Gpts
最高波形捕获率：2,000,000 wfms/s
数字通道：-
内置信号源：60MHz,1CH
(opt.)
价格（未税）：¥
加入对比

UPO7104L

模拟通道数：4
模拟带宽：1GHz
最高实时采样率：10GSa/s
最大存储深度：1Gpts
最高波形捕获率：2,000,000 wfms/s
数字通道：-
内置信号源：60MHz,1CH
(opt.)
价格（未税）：¥
加入对比
开始对比
UT-P07
无源探头
500MHz 600Vpk
UT-L45
BNC-BNC直通线
UT-D14
USB双头打印线

激活选件

UPO7000L-BW-10T20
1GHz升级2GHz带宽

激活选件

UPO7000L-AWG
60MHz任意波发生器选件

激活选件

UPO7000L-BND
升级套件（JITTER，PWR，CANFD，FLEX，SENT，AUDIO，AERO）

激活选件

UPO7000L-JITTER
高级抖动和眼图分析选件

激活选件

UPO7000L-PWR
高级电源分析选件

激活选件

UPO7000L-CANFD
汽车串行总线触发和分析选件 （CAN-FD）

激活选件

UPO7000L-FLEX
汽车串行总线触发和分析选件（FlexRay）

激活选件

UPO7000L-SENT
汽车传感器总线触发和分析选件（SENT)

激活选件

UPO7000L-AUDIO
音频串行总线触发和分析选件（I2S、LJ、RJ、TDM）

激活选件

UPO7000L-AERO
航空航天串行总线触发和分析选件（MIL-STD-1553， ARINC 429）

测试选件

UT-ISOT
隔离变压器(环路分析选件)
￥2,999

无源探头

UT-P07A
500MHz 600Vpk

无源探头

UT-P20
250MHz 1500vrms

无源探头

UT-P21
40MHz 10kV

无源探头

UT-V23
100MHz 2000Vpp

高压差分探头

UT-P36
100MHz 1400Vrms

高压差分探头

UT-P35
50MHz 600Vrms

高压差分探头

UT-P33
50MHz/70MHz 14kV

高压差分探头

UT-P32
50MHz 3kV

高压差分探头

UT-P31
100MHz 1.5kV

高压差分探头

UT-P30
100MHz 800V

电流探头

UT-P4500
5MHz 500A DC/AC

电流探头

UT-P4150
12MHz 150A DC/AC

电流探头

UT-P4030D
100MHz 30A DC/AC

电流探头

UT-P4100B
2MHz 100A DC/AC

电流探头

UT-P4100A
600kHz 100A DC/AC

电流探头

UT-P44
50MHz 40A DC/AC

电流探头

UT-P43
25MHz 20A DC/AC

电流探头

UT-P42
150kHz 0.4A~200A

电流探头

UT-P41
100kHz 0.05A~100A

电流探头

UT-P40
100kHz 0.4A~60A

有源探头

UT-PA2000
● 带宽：2GHz(-3dB)
数据手册
download

UPO7000L系列数据手册

Version：V1.0
Release Date：2024.4.25
