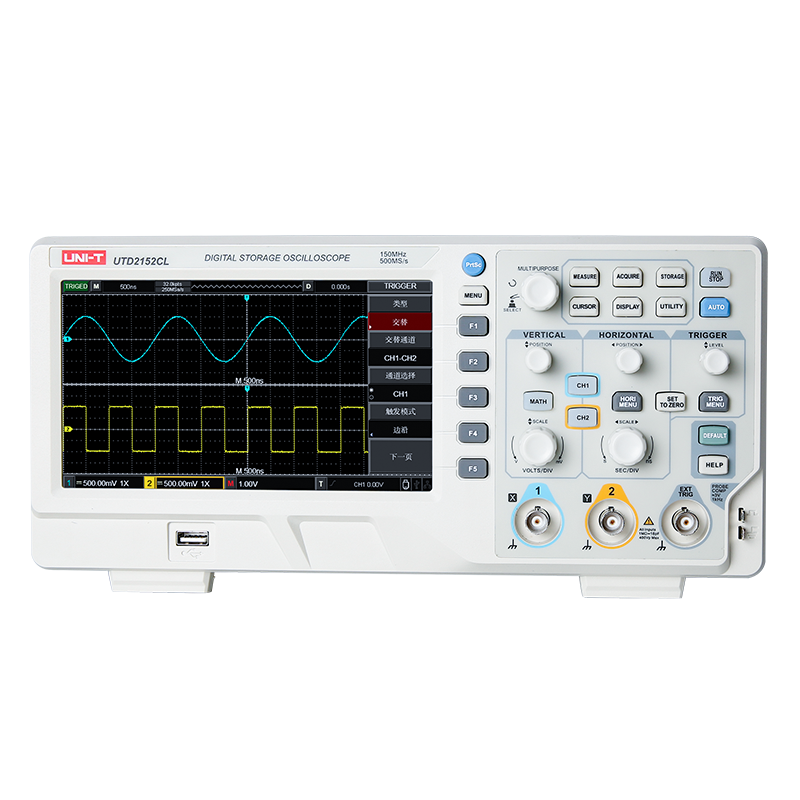

电流探头的正确使用：首先预估电流大小，选择合适的量程或者先选择小量程档，连接示波器进行测试，最后调整示波器时基和幅值档位使波形正确显示，最后示波器测得电压，再与所选量程进行换算，即可得被测物的电流。

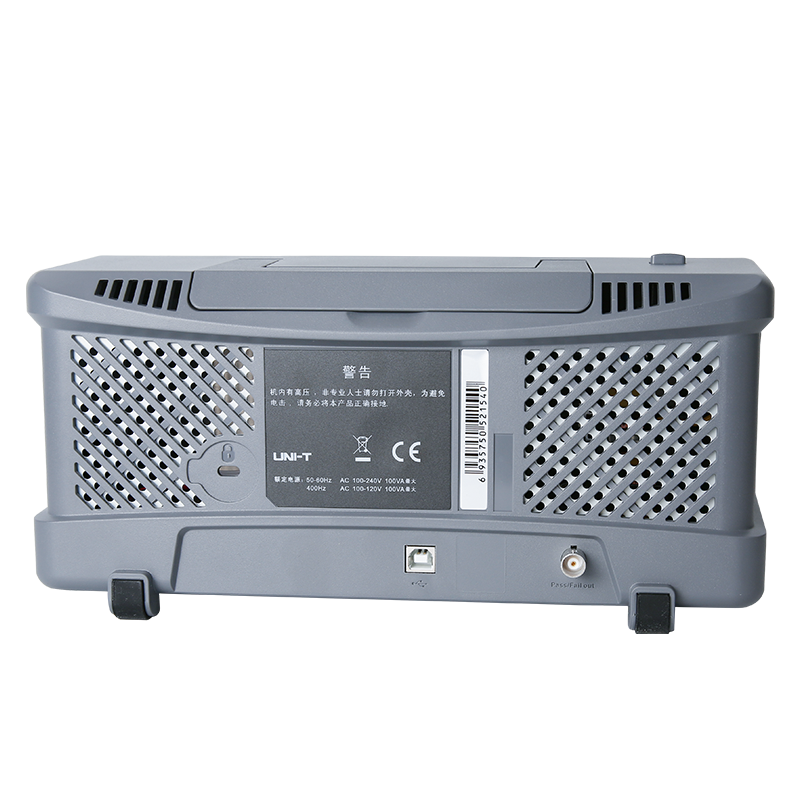

1. 为示波器配备隔离变压器供电；

2. 推荐使用100：1 高压无源探头，以保护示波器的使用寿命；

3. 如果需要经常测试交流或变频信号，建议选配高压差分探头；

4. 示波器通道耦合方式置为“交流”，垂直偏转系数调至100V/div，水平时基调至5ms/div，触发源置为“市电”；

5.探钩接火线或零线，探头接地夹接零线或火线；

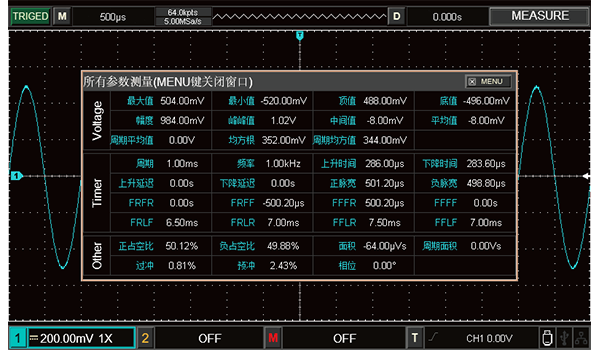

6.打开参数测量菜单(Measure)，测量值：峰峰值（约620V），均方根值（约220V）

 1. 需选配电流探头；

 2. 观察电流探头的量程档位（例：100mV/A，10mV/A），选择合适的量程；

 3. 示波器垂直偏转系数调至对应的量程（例：100mV/div，10mV/div）；

 4. 测量直流电流，示波器通道耦合方式置为“直流”（测量直流时，探头需要校准），测量交流电流，示波器通道耦合方式置为“交流”；通道设置探头衰减比为×1；

 5.电流探头箭头显示方向表示电流正极到负极的流动方向；

 6.测量出均方根值（mV）除以电流探头档位量程，即被测信号的电流（A）；

1. 电源需带载满载输出；

2. 示波器通道设置：通道耦合为“交流”，带宽限制20MHz，衰减比×1；探头设置1×档；

3. 示波器调节到合适的垂直偏转系数与时基档位；

4. 避免干扰，接地端的选择要尽量靠近电源输出端；

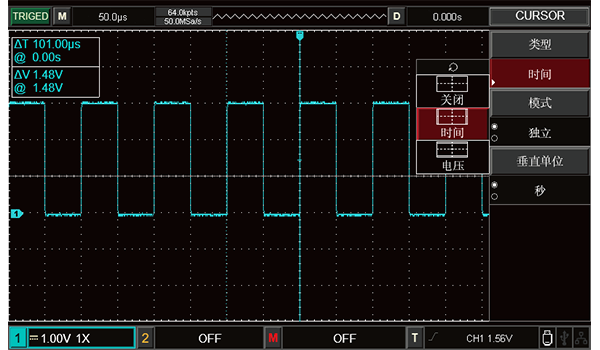

5. 建议通过光标测量纹波峰峰值；

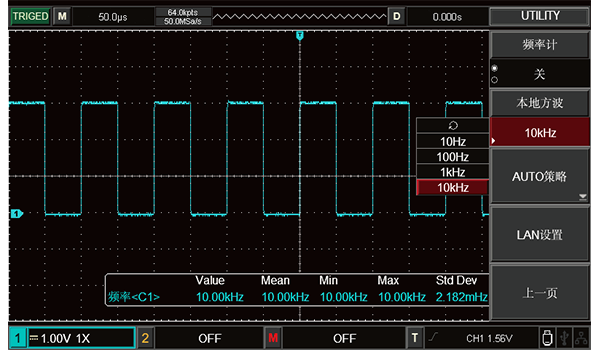

由于受环境因素的影响，测量误差偏大，可尝试使用示波器的"自校正"功能。

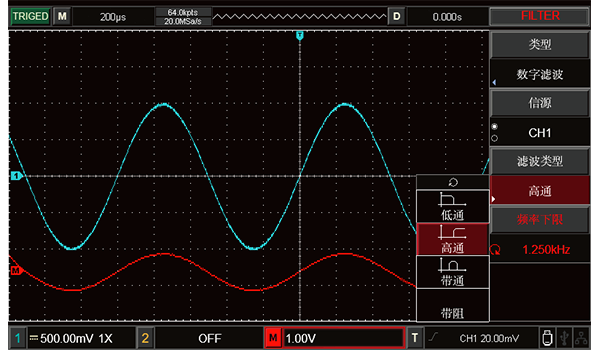

测量高频信号，需要外接50Ω匹配头，提高测量精确度；探头需选择10×档位，示波器通道设置探头衰减比×10。

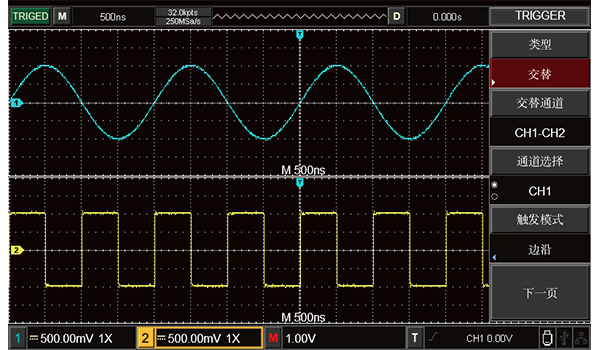

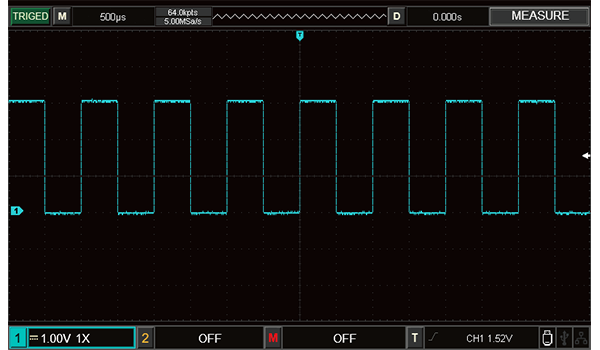

当示波器测量非规则信号时，由于触发条件复杂，所以需要调节触发电平至有效信号范围内，至能稳定触发的位置。

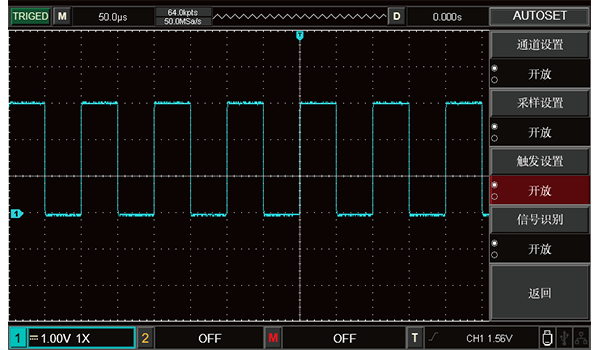

自动触发：有无输入都会触发扫描，从而与信号同步。

正常触发：会停留在上一次触发界面，直至下一次触发，才会扫描。

单次触发：当一次触发采集到波形，就会进入STOP（停止）状态。

波形存储的三种格式：WAV（只能本机存储，通过REF可调出），CSV（可用Excel图表功能转换成折线图），BIN（快速二进制数据存储，可用Matlab打开）。

波形录制：本机进行波形录制，可循环播放，也可以逐帧播放；运行上位机进行波形录制，可存储录制文件到电脑，回放录制波形文件，也可以导出文件数据。

示波器显示不正常：例如基线热机后依然不归零，建议检查“直流偏置”功能是否打开？也可以尝试恢复出厂设置。例如无法测量直流信号，建议检查通道设置耦合是否是“直流”？ 也可以尝试恢复出厂设置。

在有效频响范围内，真有效值万用表测量值对应示波器测量的均方根值；示波器的测量误差3%，通用万用表的测量精度更高。
