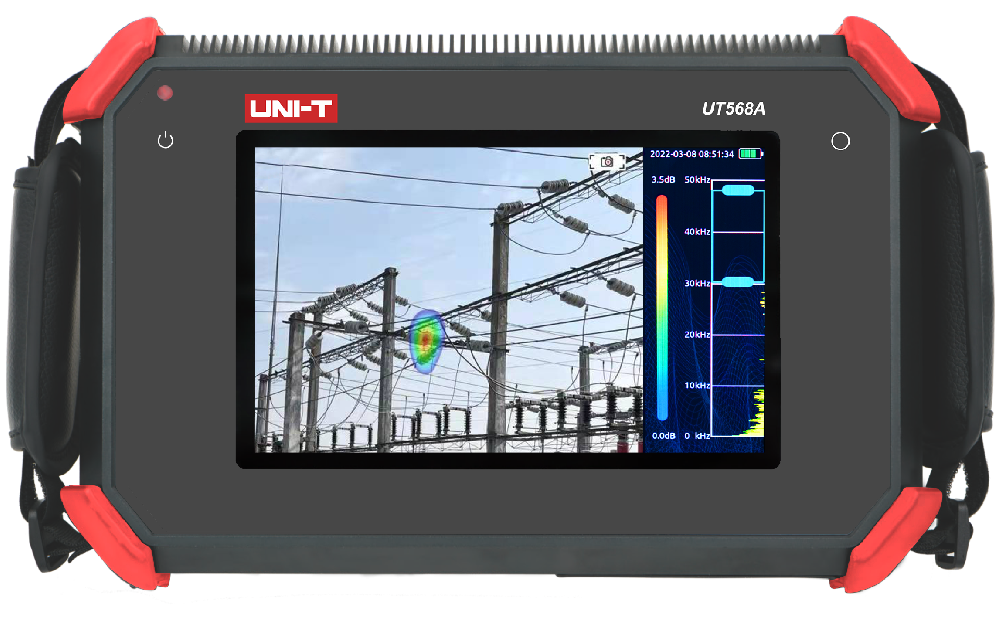

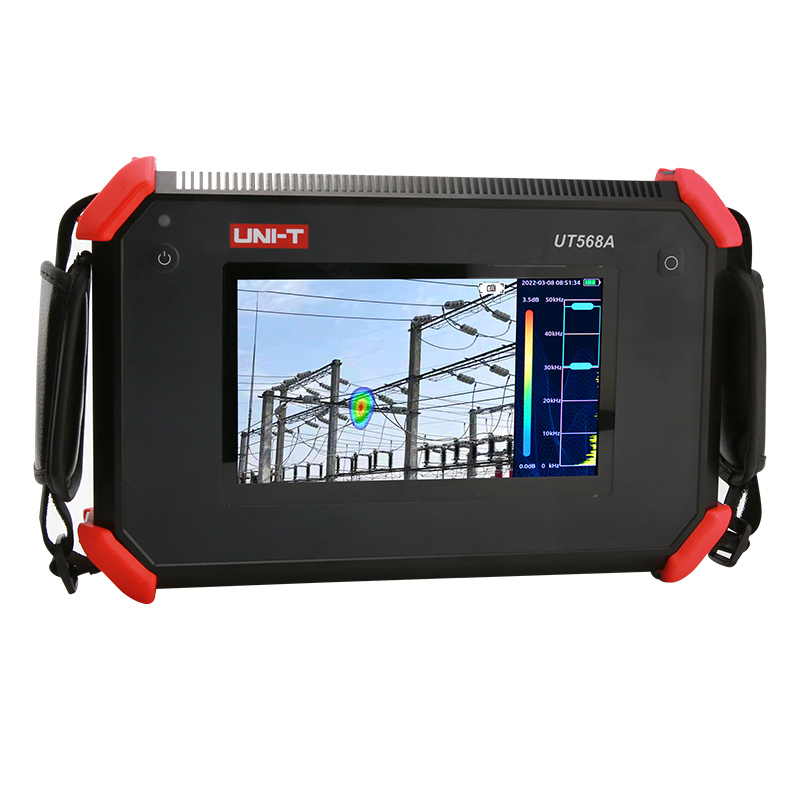

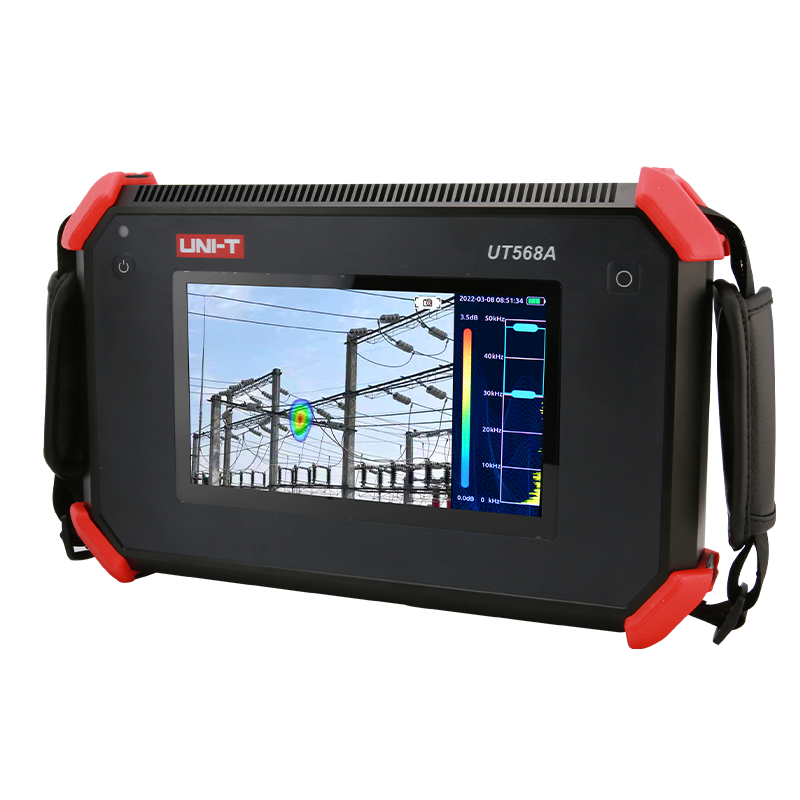

UT568A 声学成像仪产品概述

声学成像仪支持超声波频段。仪器利用麦克风阵列波束形成技术获取声源分布数据，并配合高清摄像头实时采集视频画面，通过将声源分布数据同视频图像进行声像融合，把变化的声源动态的呈现在显示屏上，应用于电力系统中，可以帮你快速排查潜在的局部放电故障点。
购买须知：
产品推荐价格：¥ 如何购买？
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT568A声学成像仪产品主要特点

UT568A声学成像仪

l  直观高效：全局扫描 多点声学成像；

l  62°声像图视场角，25FPS刷新率，即时成像；

l  128通道MEMS数字麦克风；

l  操作简单，记录方便（拍照、视频，TF卡存储）；

l  2kHz - 48kHz频率可调，外加聚焦光圈，排除干扰；

l  PRPD图谱识别局放类型；

l  IP54防护等级 /(检测距离：0.5~100米(特殊声源))


型号
产品名称
测温范围
红外分辨率
视场角
帧频
对焦方式
可见光镜头
手机APP
PC软件
其它
操作
UT568B
手持式声学成像仪
/
/
60°(H)×40°(V)
25FPS
定焦（摄像头焦距3.4mm）
1300万
/
支持
138高灵敏度数字MEMS麦克风
加入对比
UT568A
声学成像仪
/
/
62°
25FPS
定焦
800万
/
/
128通道MEMS数字麦克风
加入对比
UT568C Ex
防爆声学成像仪
/
/
60°(H)×40°(V)
25FPS
定焦（摄像头焦距3.4mm）
1300万
/
支持
138高灵敏度数字MEMS麦克风；防爆标志Ec ic IIC T6 G
加入对比
开始对比

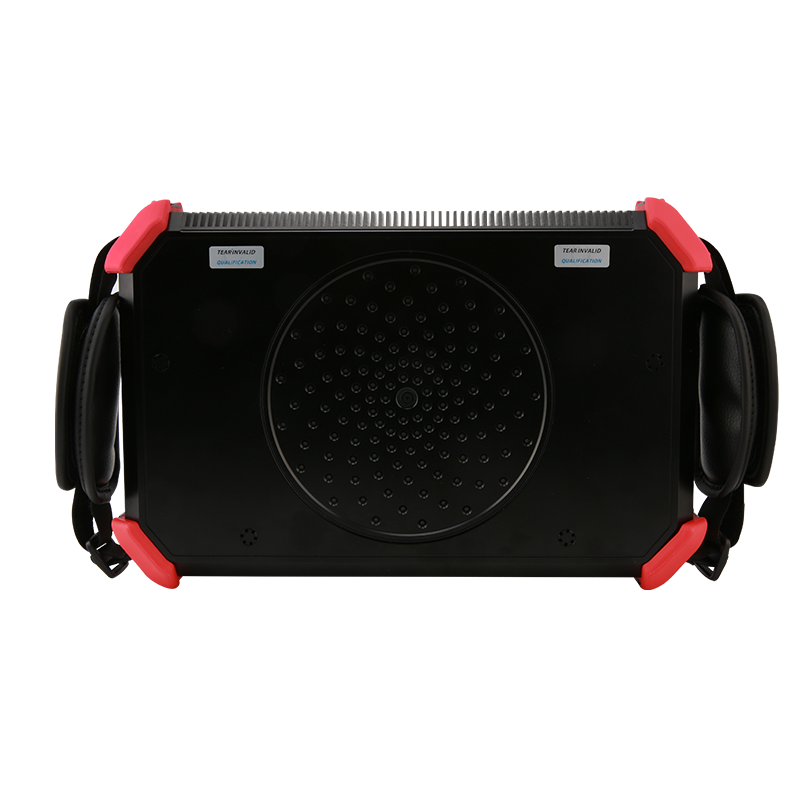

麦克风阵列

显示屏

麦克风

128通道MEMS数字麦克风

分辨率

1024*600

有效测试频率范围

支持2kHz-48kHz

尺寸

7寸

声像图视角

62°

触摸屏

电容式

声像图帧率

大于25FPS

背光亮度

可调

测试声压级范围

30dB-120dB

电池和续航

摄像头

电池容量

6600mAh  7.2V

摄像头视角

62°

电池续航时间

约4小时

摄像头焦距

固定焦距3.04mm

充电

USB Type-C接口，USB PD协议

摄像头像素

800万

功耗

设备最大功耗约29W（保护电池充电功率），电池单充电功率16W

数据存储

使用环境及其他

数据存储

拓展TF卡，支持64G存储空间

工作条件

-10℃- +50℃，10%-95%无冷凝

内部存储

约8G存储，仅用于应急存储

存储温度

-20℃至40℃

数据存储格式

.jpg（图片）和 .mp4（视频）

充电温度

10℃至45℃

通讯接口

尺寸和重量

USB端口

USB 3.0 Type-C

设备尺寸

272mm x 174mm x 42mm

耳机接口

3.5mm

重量

约1.7kg（不含手带、肩带配件）
