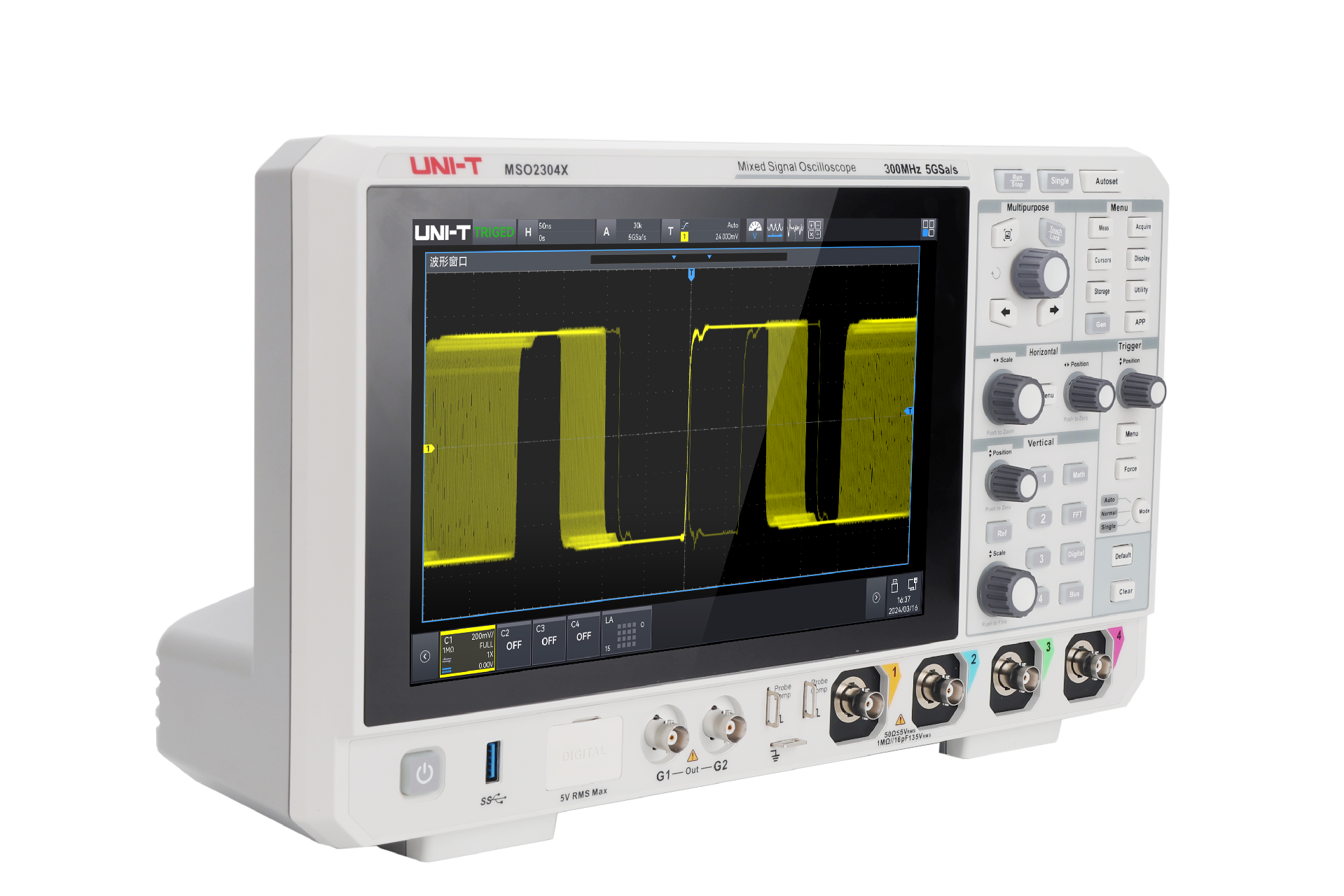

MSO2000X系列

MSO2000X系列混合信号示波器，采样率最高5GSa/s，每通道存储深度可达100Mpts。采用独有的 Ultra Phospho® 3.0技术，波形捕获率高达2,000,000 wfms/s，具有 256 级辉度等级色温显示，先进的数字触发系统，触发灵敏度高，触发精度达到10ps；支持多种高级触发、串行总线触发和解码；支持频谱分析、电源分析、直方图、波形录制、增强分辨率、通过测试、搜索和导航等高级功能和分析模式；具备丰富的测量和数学运算功能。采用了 10.1 英寸电容式触摸屏，支持多种手势实现对波形的常用操作，以及WebServer实现远程操控一款功能全、性能强大的仪器设备。

4
模拟通道数
300MHz/200MHz
100MHz
模拟带宽
5GSa/s
最高实时采样率
100Mpts
最大存储深度
2,000,000 wfms/s
最高波形捕获率
数据手册
下载中心
询价

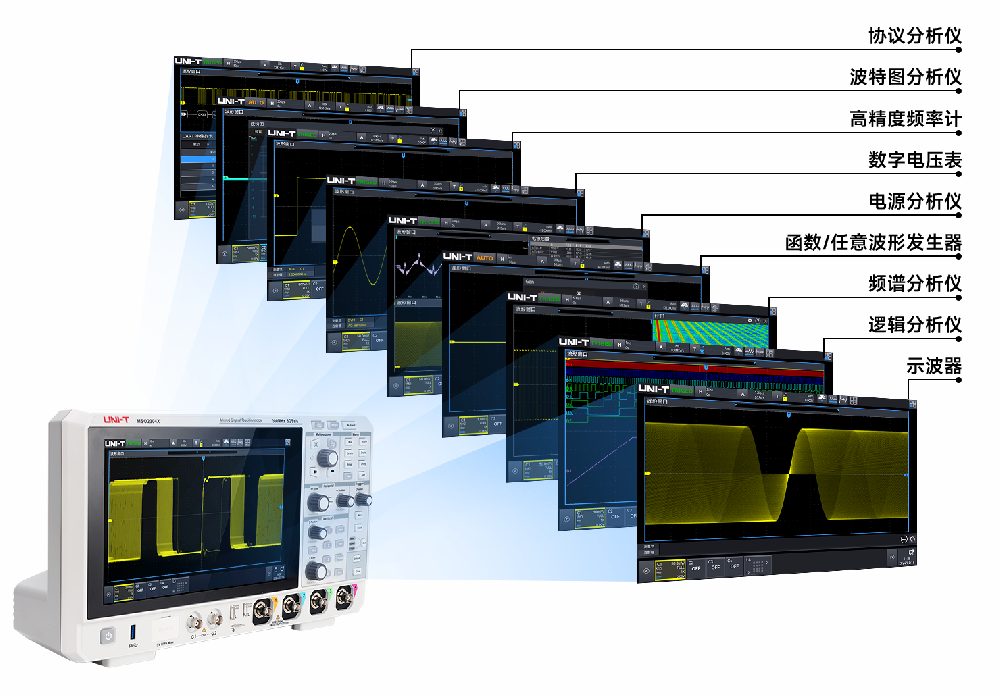

九合一集成示波器
九合一集成示波器

-协议分析仪

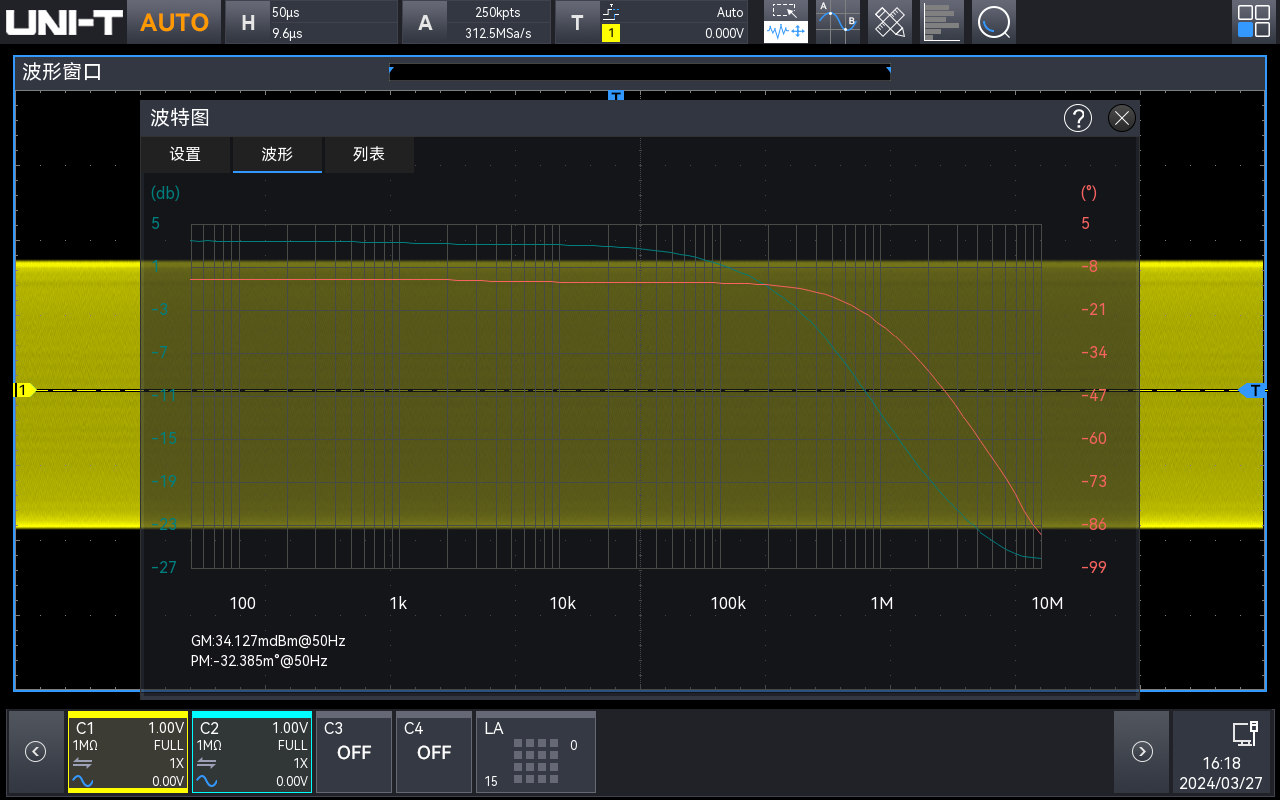

-波特图分析仪

-高精度频率计

-数字电压表

-电源分析仪

-函数/任意波形发生器

-频谱分析仪

-逻辑分析仪

-示波器

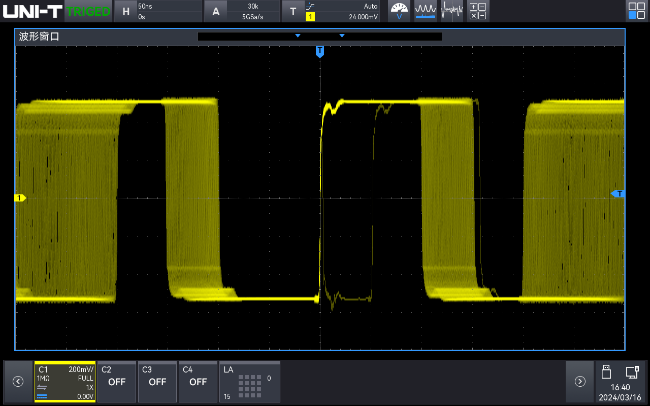

UItra Phosphor® 3.0
UItra Phosphor<sup>®</sup> 3.0

先进的软硬件架构

支持8路并行图形映射，处理速率达20Gbps

波形捕获率高达500,000wfms/s

顺序模式下达到2,000,000wfms/s

最小死区时间＜1μs，让偶发信号和罕见异常无所遁形

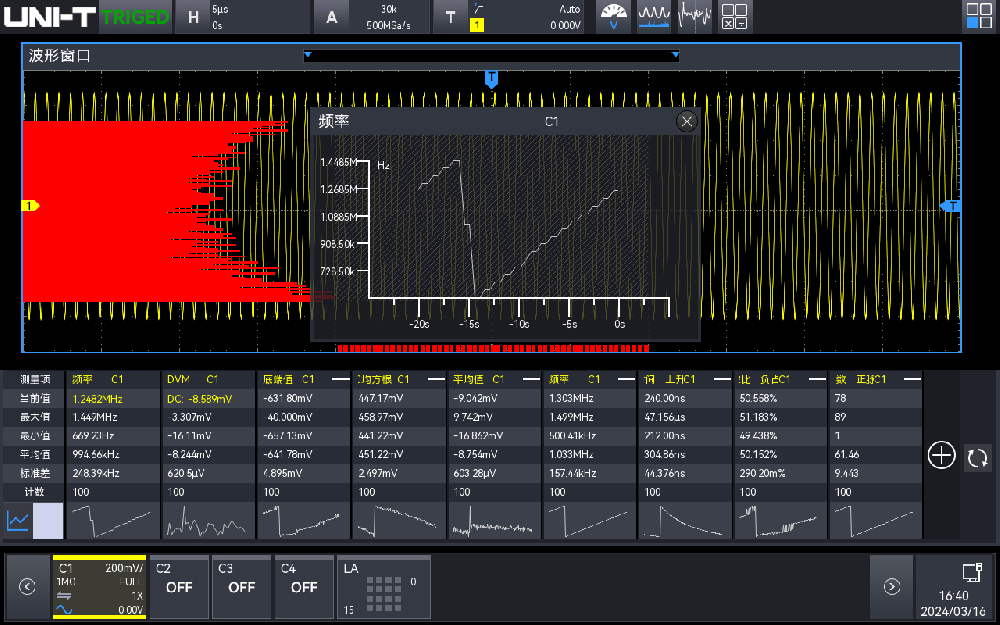

54种：测量、统计、趋势图
54种：测量、统计、趋势图

54种精密参数自动测量

覆盖电压、频率、相位、功率等多个维度

整合先进的参数统计与趋势图可视化分析功能

全方位、立体化展现信号特性变化

实现专业级深度洞察与高效数据解读

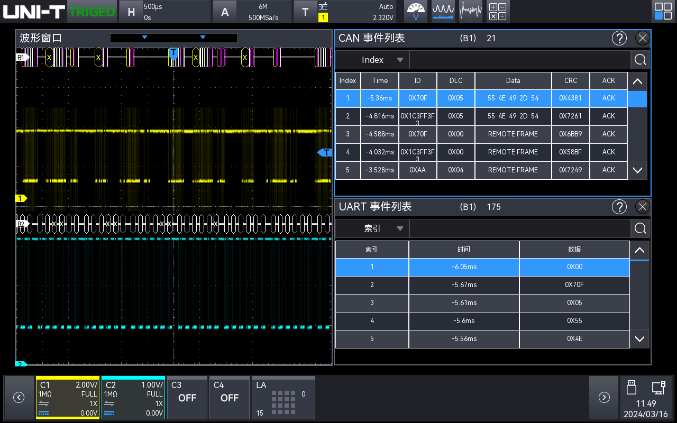

9种主流协议一站式支持
9种主流协议一站式支持


9种主流协议一站式支持，涵盖

嵌入式：RS232/URAT、I2C、SPI

汽车：CAN、CAN-FD、LIN、FlexRay、SENT

音频：AUDIO（I2S, LJ, RJ, TDM）


具备精准异常触发捕获及实时解码能力

200M数据解码小于1s，且创新支持四总线同步分析

为复杂通信系统提供疾速、深度的协议解析解决方案

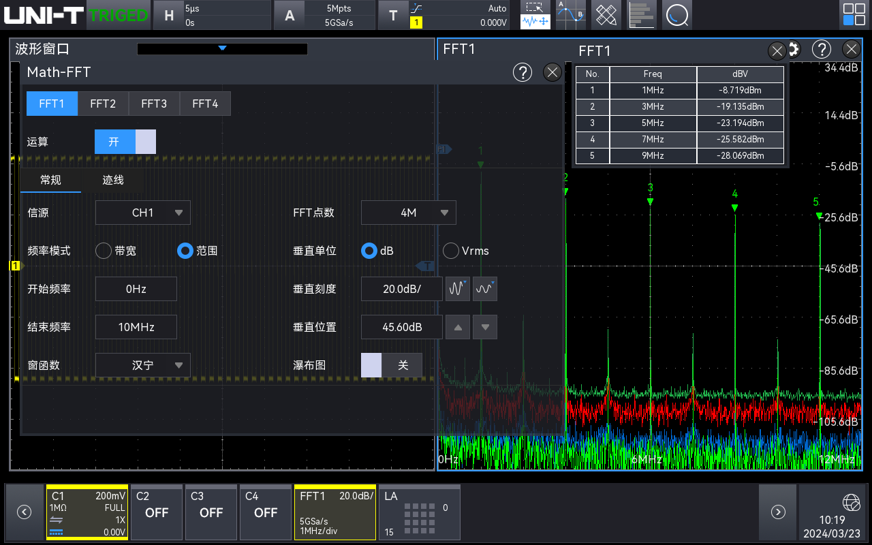

频谱分析仪
频谱分析仪


-FFT最大4M点

-瀑布图

-自动标记测量

-4种迹线显示

-4组FFT同时打开


搭载全硬件加速技术，本产品实现最高4M点的极速采样，显著提升了

频率与幅度的测量精度。创新融合峰值搜索与频域标记功能，助力用

户精准无误地捕捉并深入剖析复杂信号动态，快速溯源问题，为用户

带来极致的测试体验。

电源分析7种
电源分析7种
电源分析7种


-电源抑制比

-闭环控制响应分析

-电能质量评估

-电流谐波检测

-浪涌电流分析功能

-输出纹波分析

-功率效率分析


为电源系统性能鉴定、稳定性评估与优化

提供全方位、专业化解决方案，提升能源效率与系统稳定性

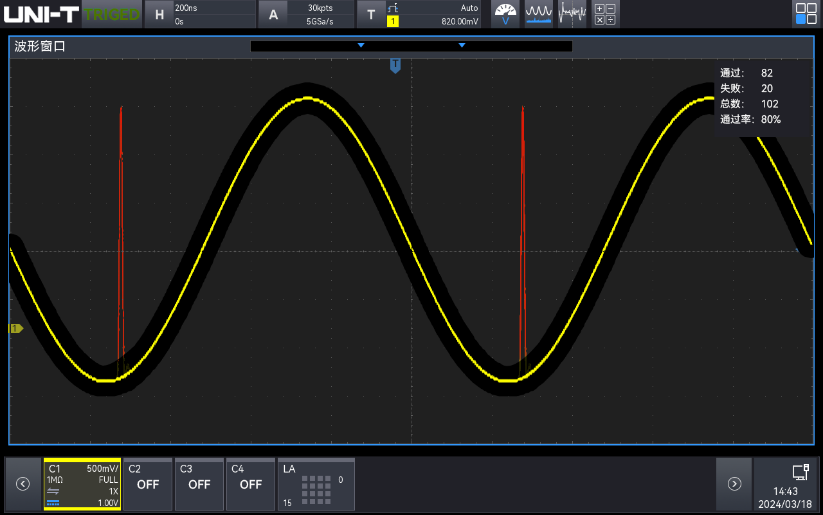

硬件加速模板测试：6σ 标准 < 1s
硬件加速模板测试：6σ 标准 < 1s

电子信号的 6σ 标准是一个不超过百万分之3.4故障率(DPMO)的流程，

这表明每1,000,000 个样本中只有3.4 个异常值凭借超高的硬件捕获率，硬件加速模板测试可保持Ultra Phosphor 3.0捕获率完全不下降，

在1s内(而非几小时)完成符合特定标准的波形测试

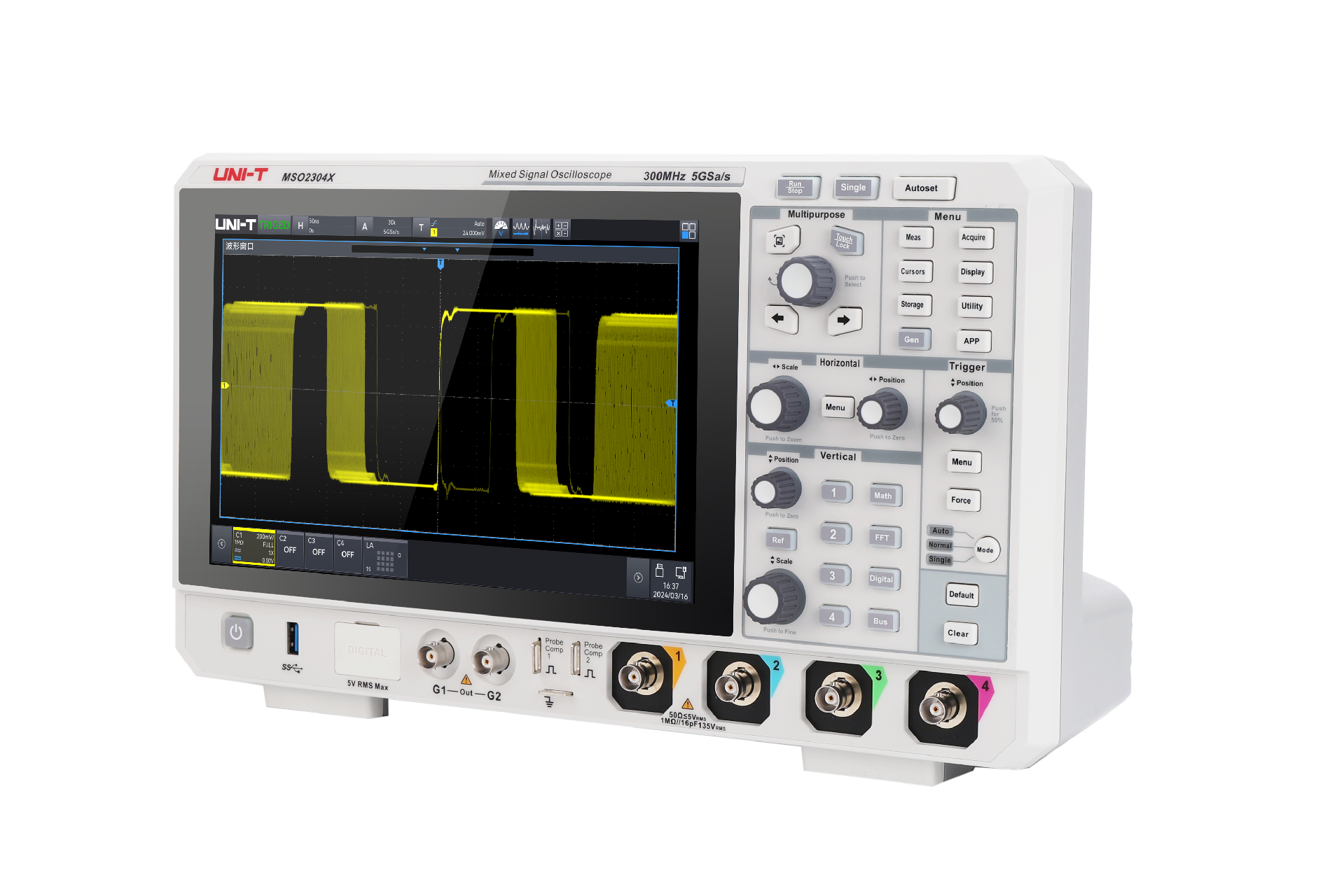

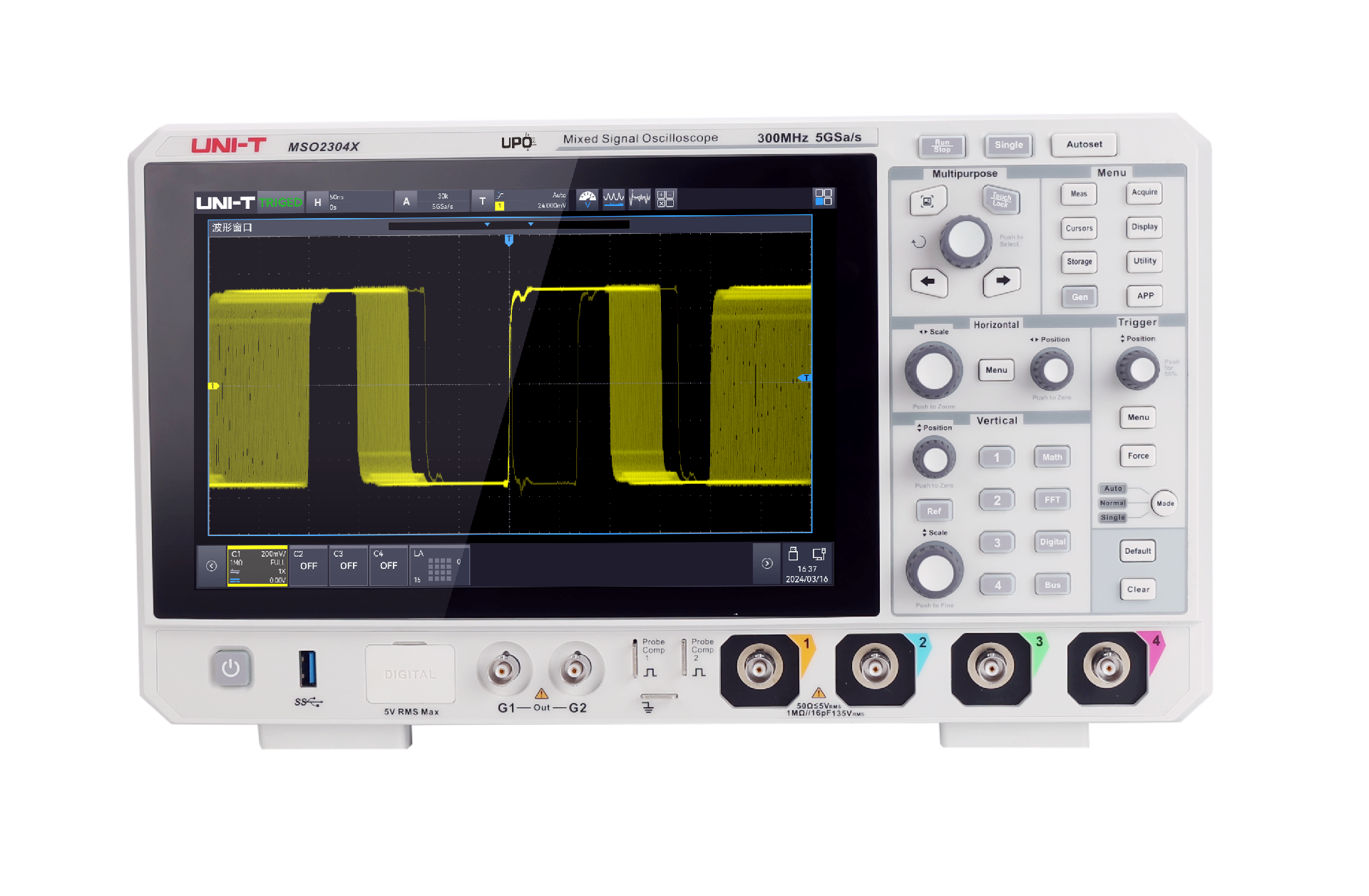

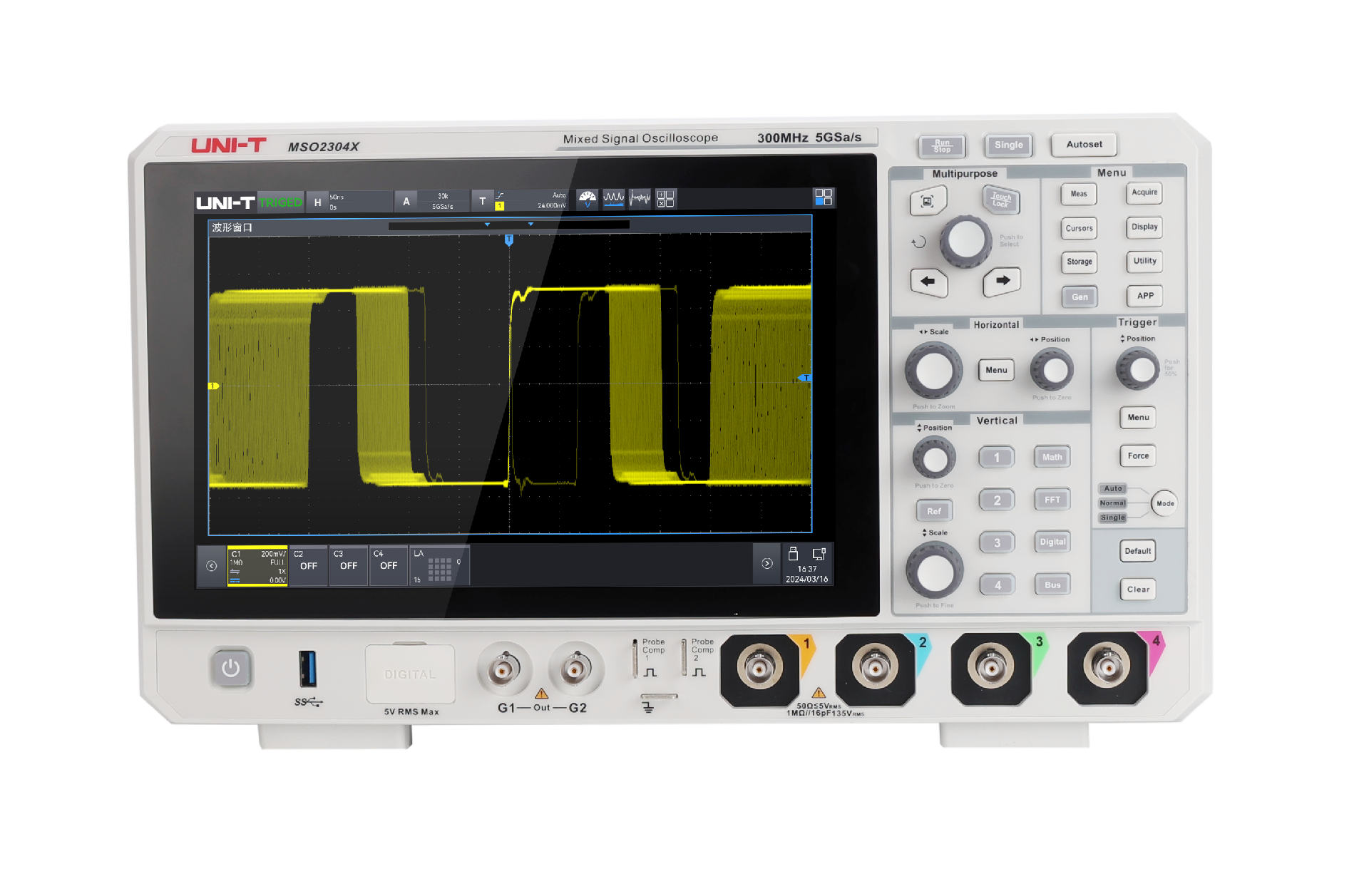

MSO2304X

模拟通道数：4
模拟带宽：300MHz
最高实时采样率：5GSa/s
最大存储深度：100Mpts
最高波形捕获率：2,000,000 wfms/s
数字通道：16(opt.)
内置信号源：50MHz,2CH
(opt.)
价格（未税）：¥15,999
加入对比

MSO2204X

模拟通道数：4
模拟带宽：200MHz
最高实时采样率：5GSa/s
最大存储深度：100Mpts
最高波形捕获率：2,000,000 wfms/s
数字通道：16(opt.)
内置信号源：50MHz,2CH
(opt.)
价格（未税）：¥12,999
加入对比

MSO2104X

模拟通道数：4
模拟带宽：100MHz
最高实时采样率：5GSa/s
最大存储深度：100Mpts
最高波形捕获率：2,000,000 wfms/s
数字通道：16(opt.)
内置信号源：50MHz,2CH
(opt.)
价格（未税）：¥9,999
加入对比
开始对比
UT-P04
无源探头
100MHz 600Vpk
UT-P05
无源探头
200MHz 600Vpk
UT-P06
无源探头
300MHz 600Vpk

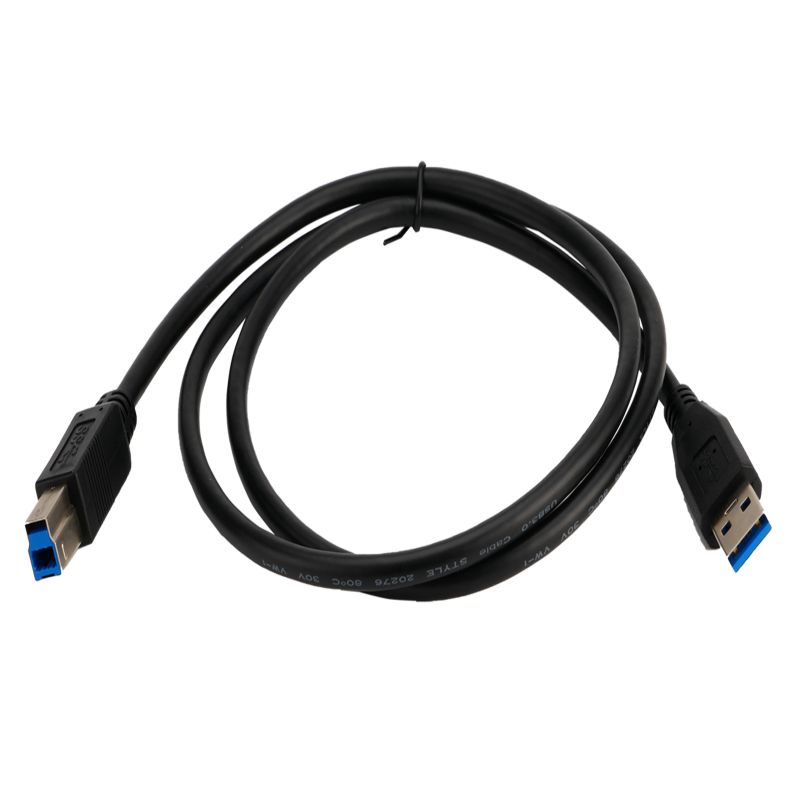

UT-D30
USB3.0 A-B方口数据线
UT-L45
BNC-BNC测试线
UT-L02A

激活选件

MSO2000X-BW1MT3M
100MHz升级300MHz带宽
¥7,999

激活选件

MSO2000X-BW1MT2M
100MHz升级200MHz带宽
¥3,999

激活选件

MSO2000X-BW2MT3M
200MHz升级300MHz带宽
¥3,999

激活选件

MSO2000X-AWG
双通道50MHz任意波发生器选件
¥1,999

激活选件

MSO2000X-BND
所有串行总线触发和分析选件（EMBD、AUTO，AUDIO）
¥3,999

激活选件

MSO2000X-PWR
高级电源分析选件
¥1,999

激活选件

MSO2000X-AUTO
汽车串行总线触发和分析选件（CAN，CANFD，FlEX，SENT，LIN）
¥2,999

激活选件

MSO2000X-CAN
汽车串行总线触发和分析选件 （CAN）
¥1,980

激活选件

MSO2000X-CANFD
汽车串行总线触发和分析选件 （CAN-FD）
¥1,980

激活选件

MSO2000X-FLEX
汽车串行总线触发和分析选件（FlexRay）
¥1,980

激活选件

MSO2000X-SENT
汽车传感器总线触发和分析选件（SENT）
¥1,980

激活选件

MSO2000X-LIN
汽车串行总线触发和分析选件（LIN）
¥1,980

激活选件

MSO2000X-AUDIO
音频串行总线触发和分析选件（I2S、LJ、RJ、TDM）
¥1,980

测试选件

UT-ISOT
隔离变压器(环路分析选件)
￥2,999

测试选件

UT-M15
逻辑分析仪探头

无源探头

UT-P01
25MHz

无源探头

UT-P03
60MHz 600Vpk

无源探头

UT-P07A
500MHz 600Vpk

无源探头

UT-P08A
350MHz 600Vpk

无源探头

UT-P20
250MHz 1500vrms

无源探头

UT-P21
40MHz 10kV

无源探头

UT-V23
100MHz 2000Vpp

高压差分探头

UT-P36
100MHz 1400Vrms

高压差分探头

UT-P35
50MHz 600Vrms

高压差分探头

UT-P33
50MHz/70MHz 14kV

高压差分探头

UT-P32
50MHz 3kV

高压差分探头

UT-P31
100MHz 1.5kV

高压差分探头

UT-P30
100MHz 800V

电流探头

UT-P4500
5MHz 500A DC/AC

电流探头

UT-P4150
12MHz 150A DC/AC

电流探头

UT-P4030D
100MHz 30A DC/AC

电流探头

UT-P4100B
2MHz 100A DC/AC

电流探头

UT-P4100A
600kHz 100A DC/AC

电流探头

UT-P44
50MHz 40A DC/AC

电流探头

UT-P43
25MHz 20A DC/AC

电流探头

UT-P42
150kHz 0.4A~200A

电流探头

UT-P41
100kHz 0.05A~100A

电流探头

UT-P40
100kHz 0.4A~60A
