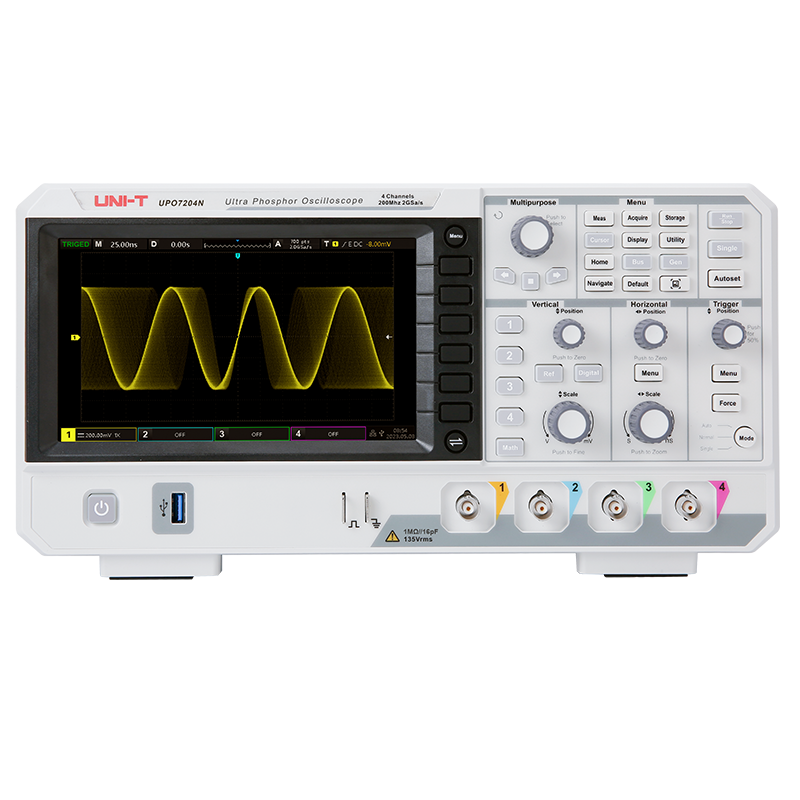

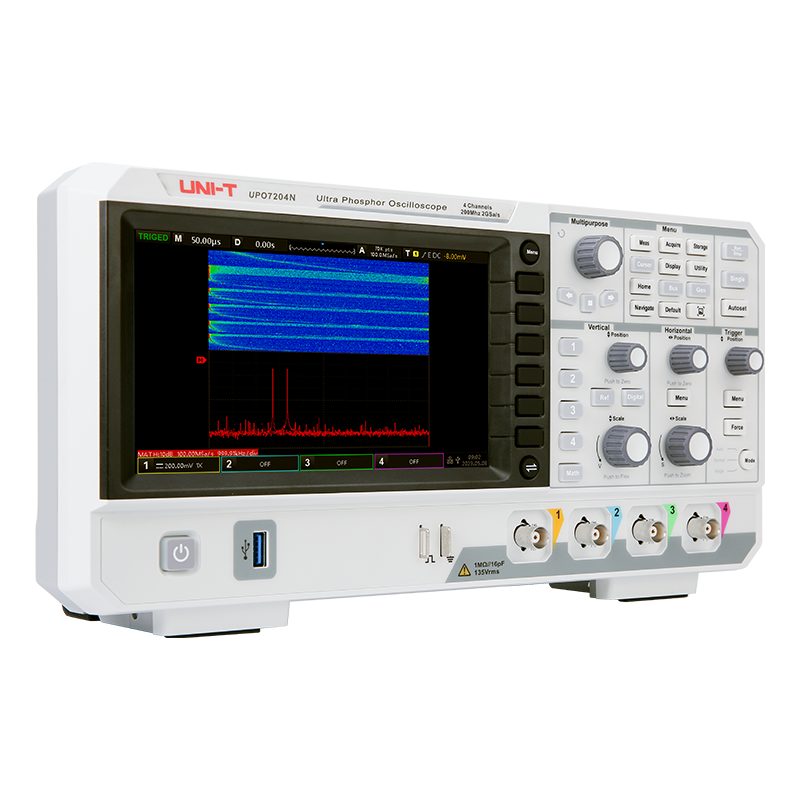

UPO7000N系列

UPO7000N系列数字示波器采用了UNI-T新创的数字三维技术，全新外观升级，可实现深存储，高波形捕获率，实时波形录制与回放，256级灰度显示等功能；该系列配置100MHz/200MHz 两个级别带宽，实时采样率高达2GSa/s，全系列标配4通道，标配最大存储深度56Mpts，      Fast Acquire模式下最高可达500,000wfms/s，硬件实时波形不间断录制和波形分析功能最大达12万帧波形；支持独立的DVM模块，拥有丰富的触发和总线解码功能，并支持全内存硬件实时解码；广泛应用包括通信，半导体，计算机，集成电路设计，仪器仪表，工业电子，消费电子，汽车电子，现场维修，研发/教育等众多领域。

4
模拟通道数
200MHz/100MHz
模拟带宽
2GSa/s
最高实时采样率
56Mpts
最大存储深度
500,000wfms/s
最高波形捕获率
数据手册
下载中心
询价
新增功能
新增功能
新增功能
新增功能
新增功能

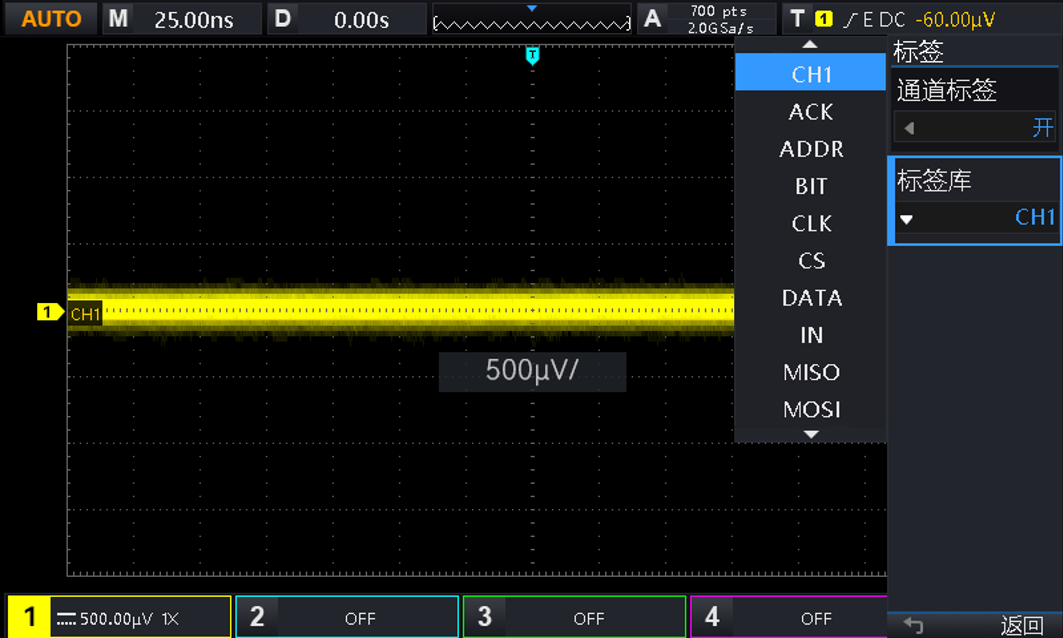

● 新增提示、标签

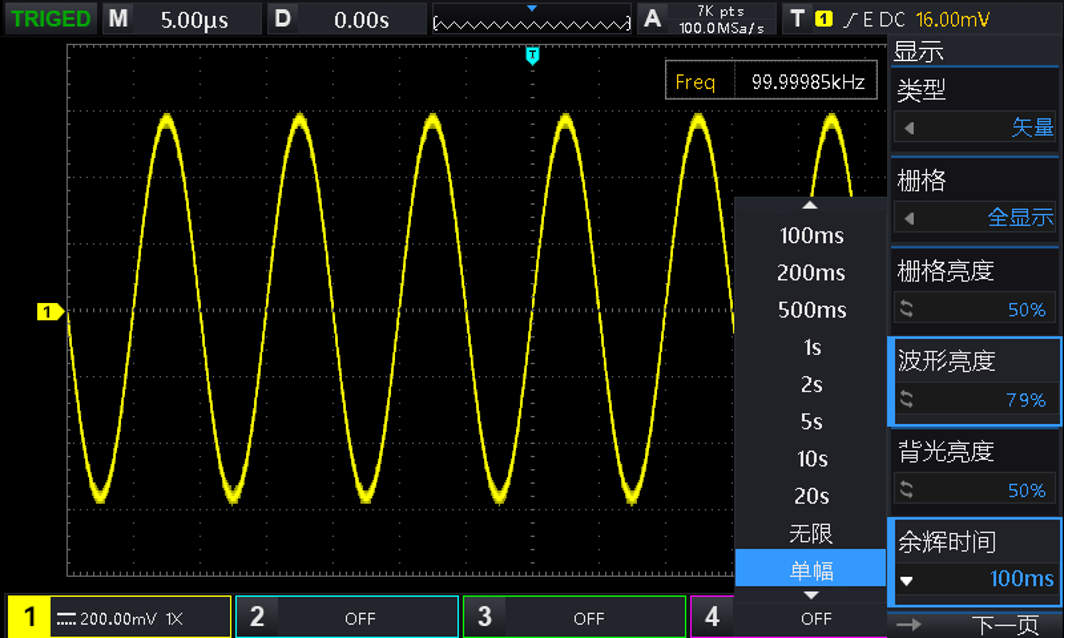

● 新增单幅DSO模式

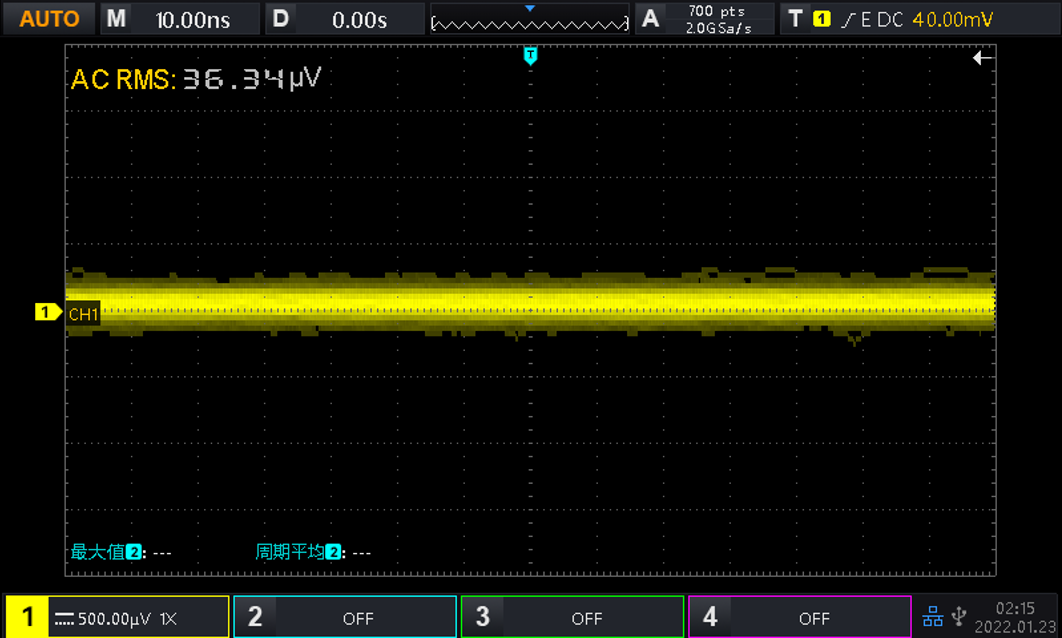

● 新增最小500μV/div

● 新增亮度调节方案

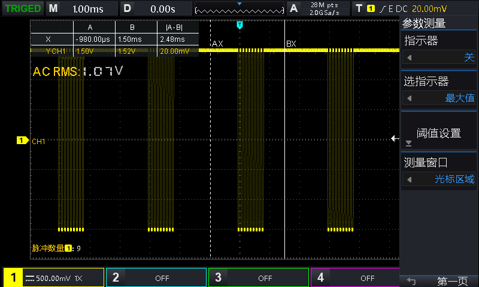

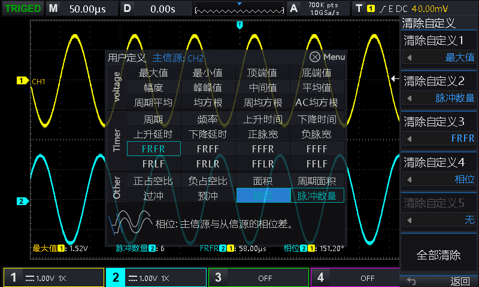

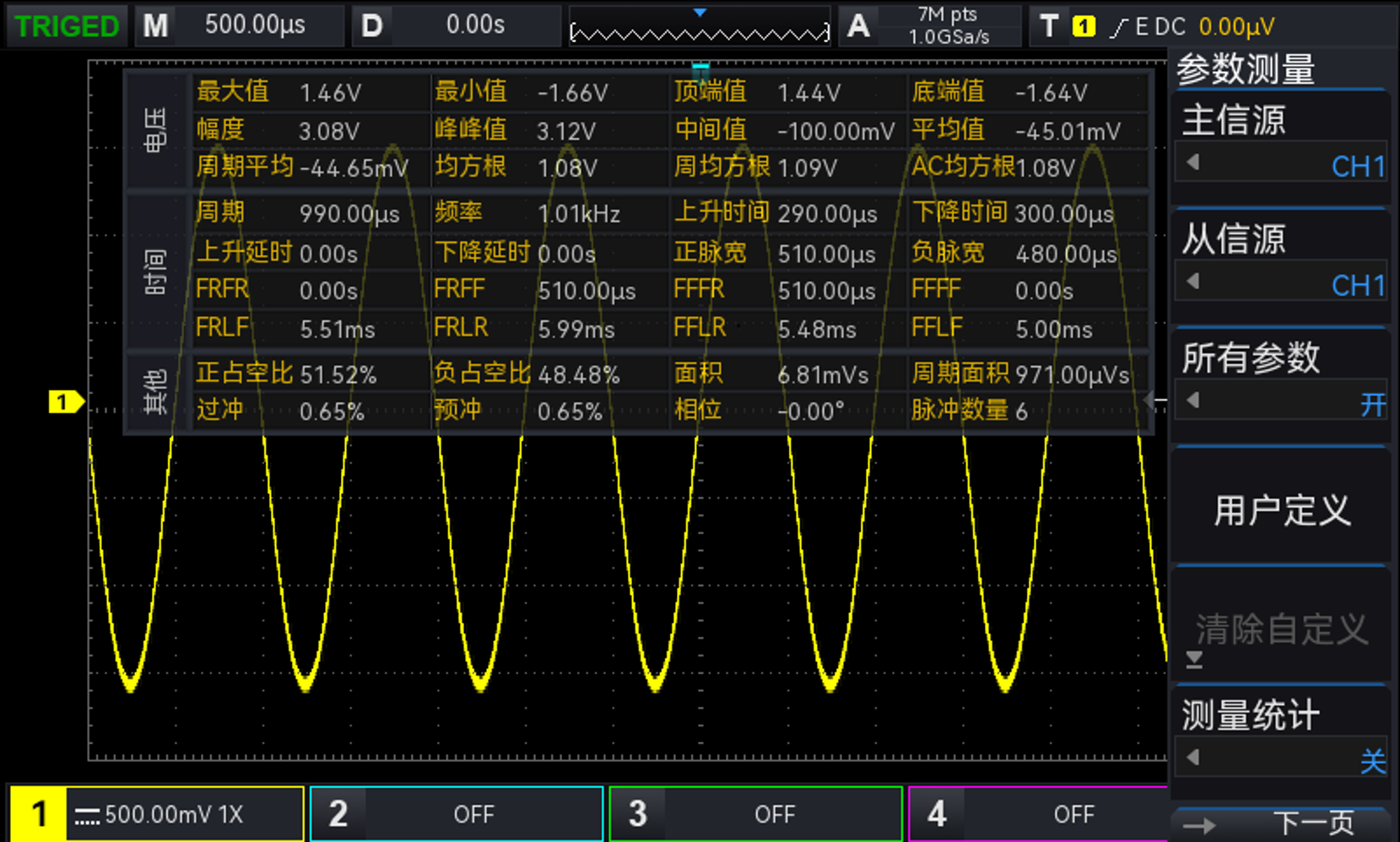

自动参数测量
自动参数测量
自动参数测量
自动参数测量
自动参数测量

● 参数快照减小波形遮挡

● 新增测量区域选择

● 新增参数快速清除

● 新增测量阈值

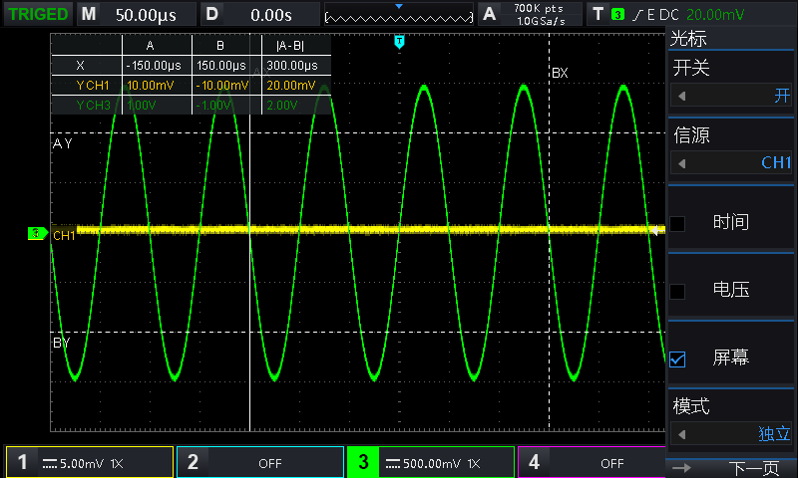

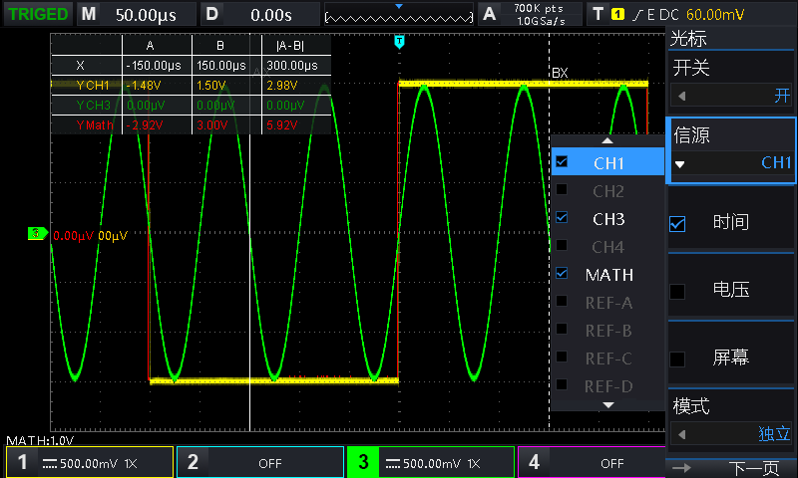

光标测量
光标测量
光标测量

● 新增多通道同时测量

● 屏幕测量

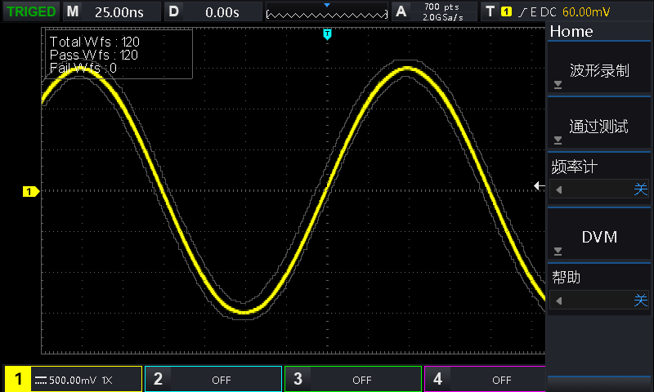

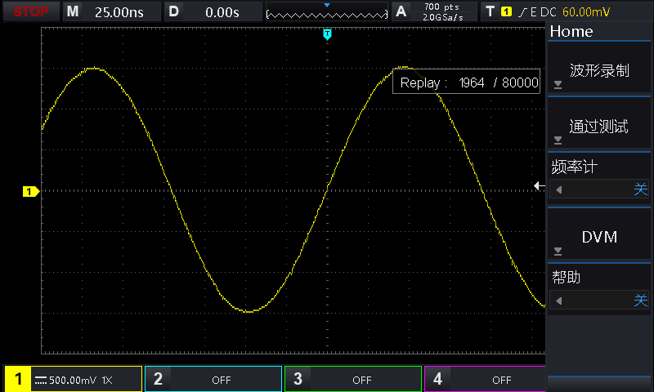

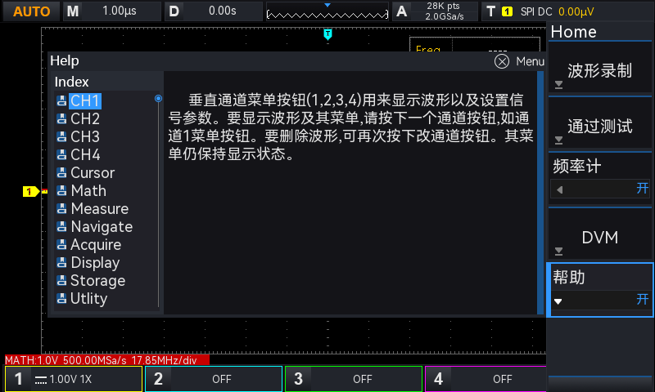

一键Home菜单
一键Home菜单
一键Home菜单
一键Home菜单
一键Home菜单
一键Home菜单

● 波形录制

● 通过测试

● 帮助

● 7位频率计

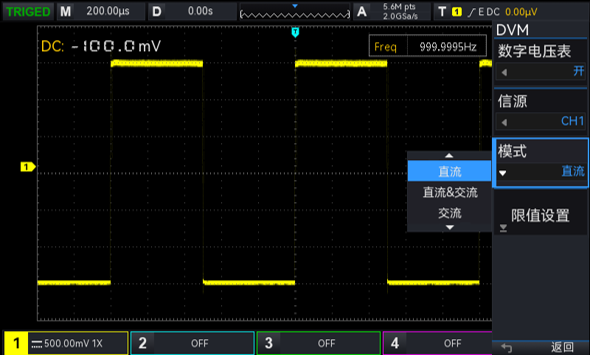

● 数字万用表

   四位有效值显示

   支持DC/AC和DC+AC RMS

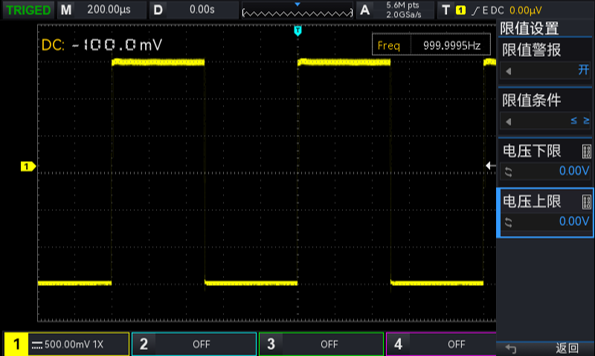

   门限报警


最大波形捕获率 500,000 wfms/s
最大波形捕获率 500,000 wfms/s

  • 采用的创新数字信号并行处理技术

  • 正常采样可达 150,000wfms/s 超高捕获率

  • 在 Fast Acquire 模式可达 500,000 wfms/s

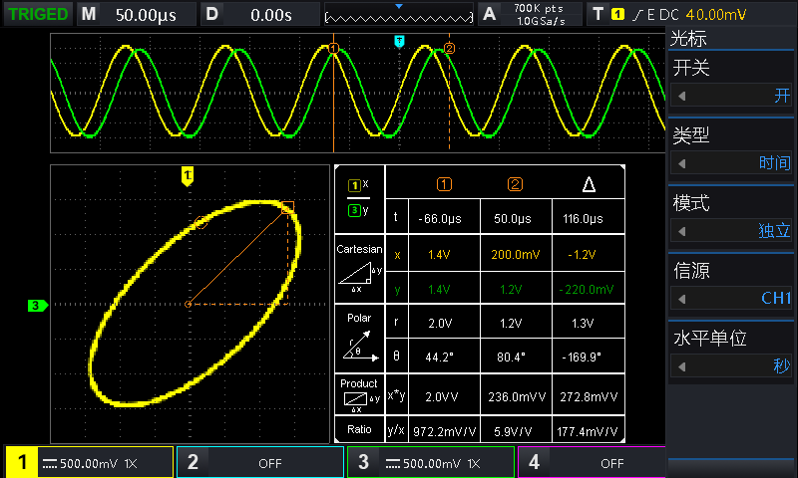

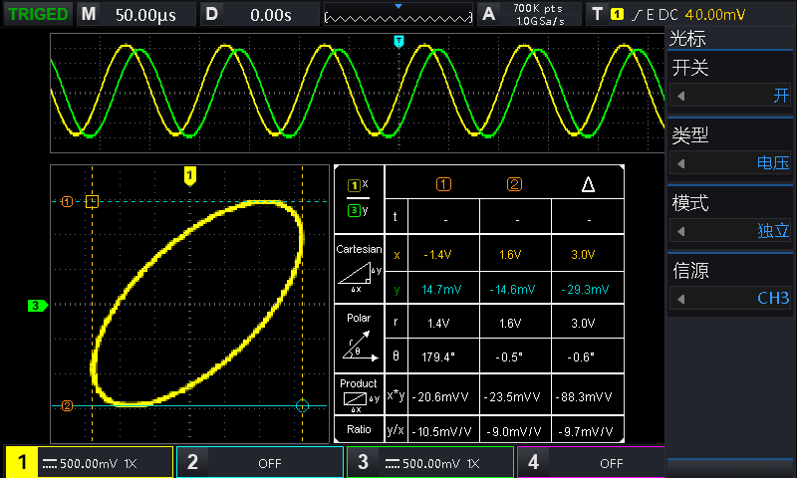

XY李沙育测量
XY李沙育测量
XY李沙育测量

● 时间光标

● 电压光标

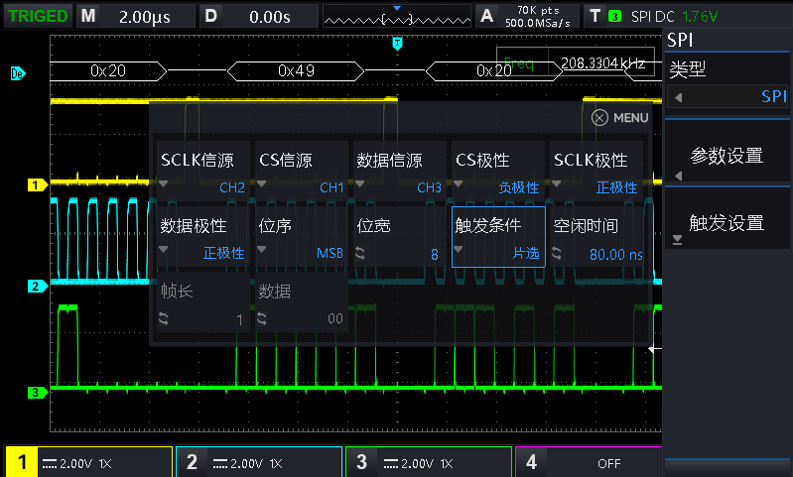

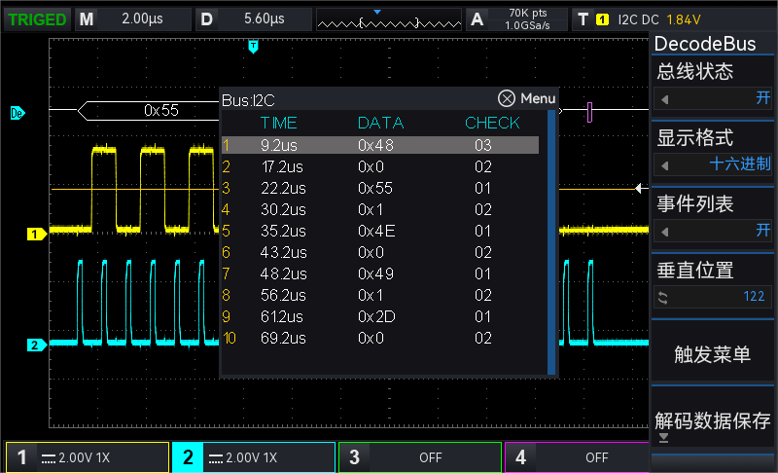

3种协议
3种协议
3种协议

标配：RS232/URAT， I2C， SPI

深存储 56Mpts 下的全内存硬件解码

实时解码时间＜300ms

极大提高用户的问题诊断效率

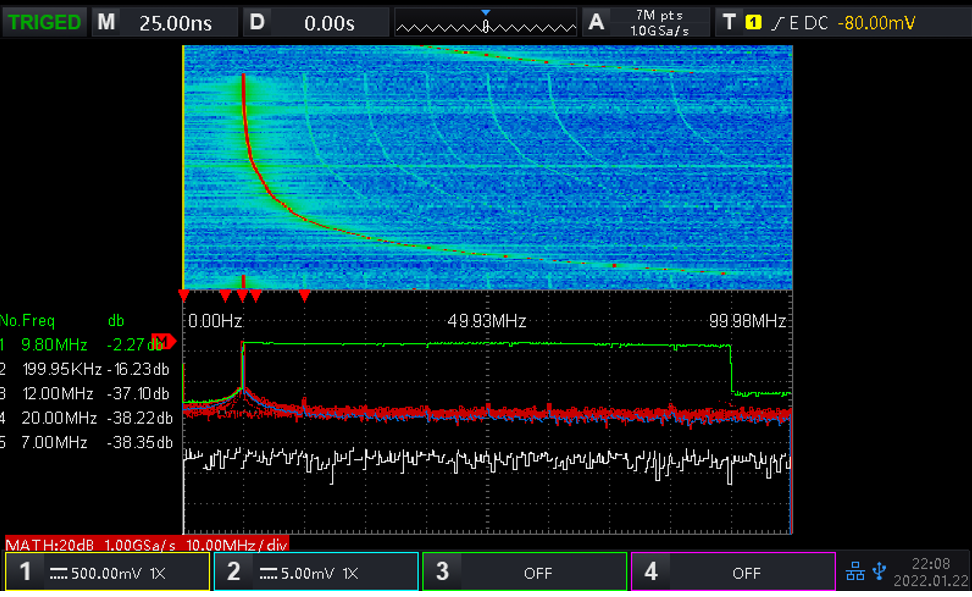

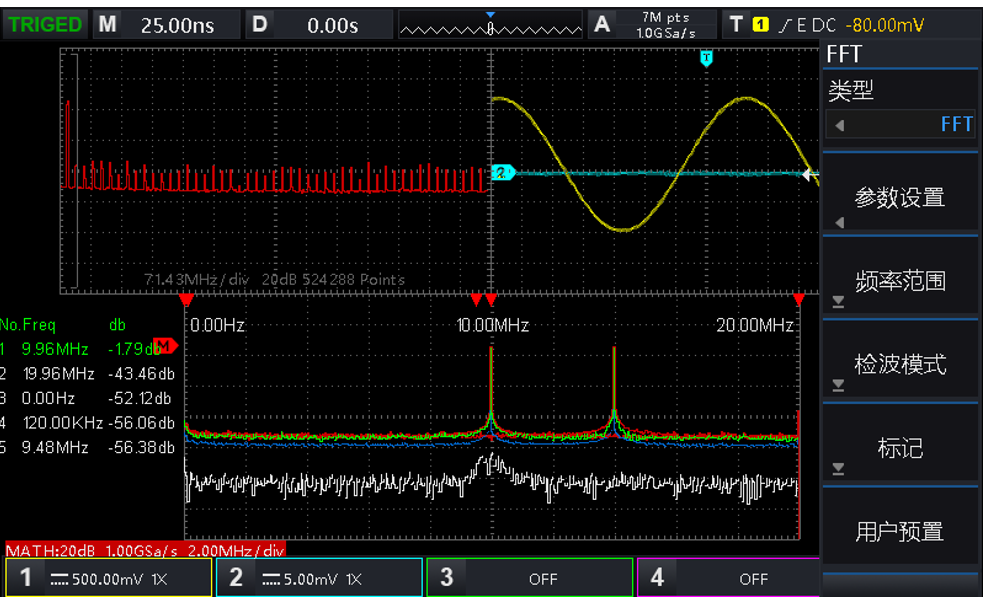

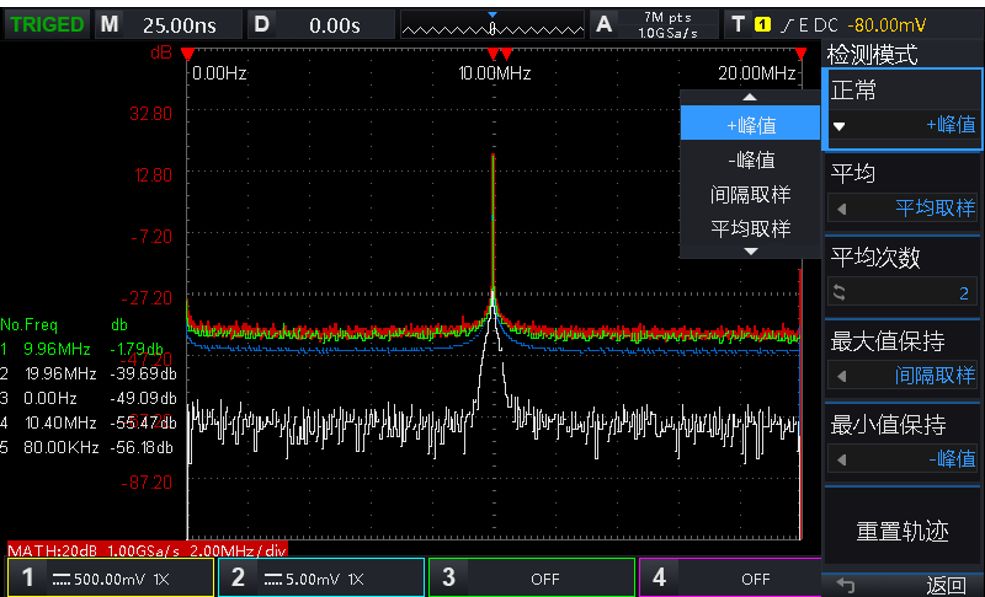

1M点增强FFT
1M点增强FFT
1M点增强FFT
1M点增强FFT

●新增独立频谱视图

●4种迹线4种检波

●自动迹线峰值测量

●多种窗口显示

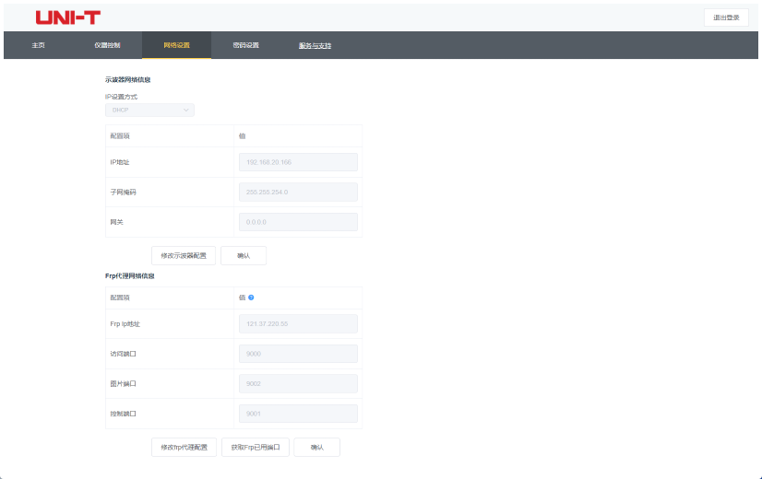

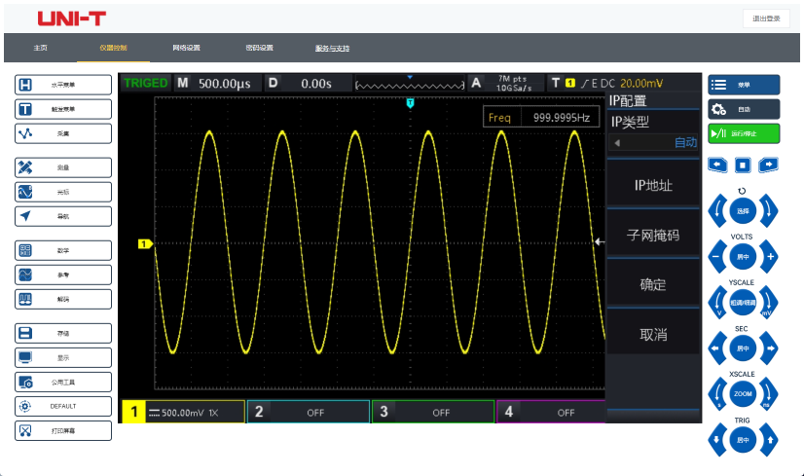

Web Control
Web Control
Web Control

● 跨平台访问

● 广域网、局域网查看和控制

● 在线帮助页面


UPO7104N

模拟通道数：4
模拟带宽：100MHz
最高实时采样率：2GSa/s
最大存储深度：56Mpts
最高波形捕获率：500,000wfms/s
数字通道：-
内置信号源：-
价格（未税）：¥5,780
加入对比

UPO7204N

模拟通道数：4
模拟带宽：200MHz
最高实时采样率：2GSa/s
最大存储深度：56Mpts
最高波形捕获率：500,000wfms/s
数字通道：-
内置信号源：-
价格（未税）：¥6,880
加入对比
开始对比
UT-P04
无源探头
100MHz 600Vpk
UT-P05
无源探头
200MHz 600Vpk
UT-D14
USB双头打印线

测试选件

UT-L45
BNC-BNC测试线

测试选件

UT-L02
BNC-红黑鳄鱼夹

无源探头

UT-P20
250MHz 1500vrms

无源探头

UT-P21
40MHz 10kV

无源探头

UT-V23
100MHz 2000Vpp

高压差分探头

UT-P36
100MHz 1400Vrms

高压差分探头

UT-P35
50MHz 600Vrms

高压差分探头

UT-P33
50MHz/70MHz 14kV

高压差分探头

UT-P32
50MHz 3kV

高压差分探头

UT-P31
100MHz 1.5kV

高压差分探头

UT-P30
100MHz 800V

电流探头

UT-P4500
5MHz 500A DC/AC

电流探头

UT-P4150
12MHz 150A DC/AC

电流探头

UT-P4030D
100MHz 30A DC/AC

电流探头

UT-P4100B
2MHz 100A DC/AC

电流探头

UT-P4100A
600kHz 100A DC/AC

电流探头

UT-P44
50MHz 40A DC/AC

电流探头

UT-P43
25MHz 20A DC/AC

电流探头

UT-P42
150kHz 0.4A~200A

电流探头

UT-P41
100kHz 0.05A~100A

电流探头

UT-P40
100kHz 0.4A~60A
