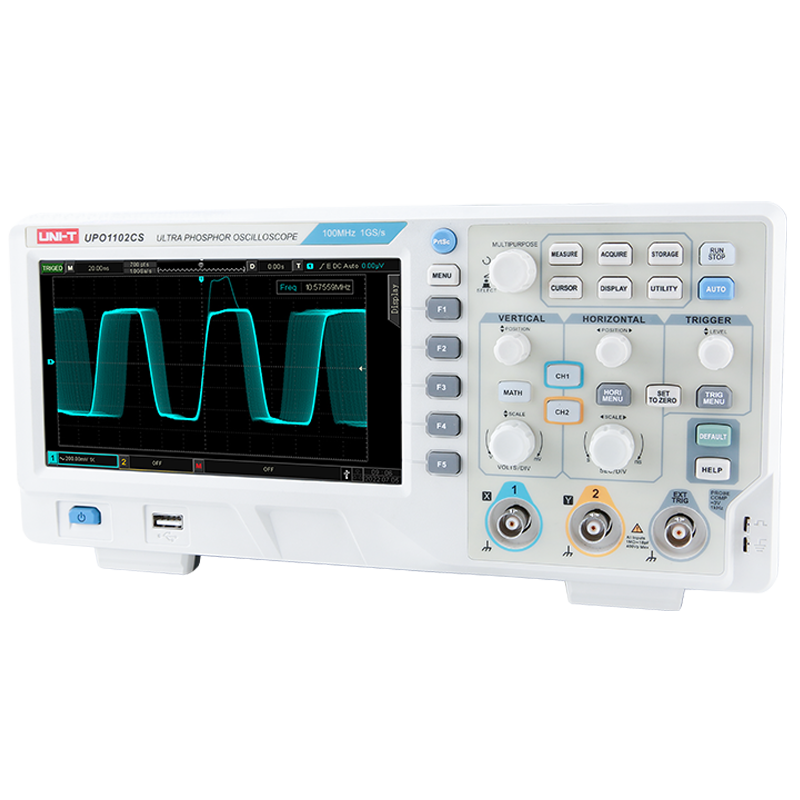

UPO1000CS系列

UPO1000CS系列采用并行数字信号处理技术，提高了数据处理速度及波形捕获速率，独创的Ultra Phosphor 2.0技术将被测信号频率以类似模拟示波器的多层次余辉呈现，相较于传统数字存储示波器，数字荧光示波器的余辉效果能更好呈现出振幅、时间和信号强度的三维波形数据。

UPO1000CS系列配置200MHz/100MHz两个级别带宽，硬件非交织独立采样每通道1GS/s采样率，标配存储深度高达56Mpts(每通道)，快速采集模式下，波形捕获率高达500,000wfms/s，可以准确获取异常事件如视频、抖动、噪声和矮波信号等。

2
模拟通道数
200MHz/100MHz
模拟带宽
1GSa/s（每通道）
最高实时采样率
56Mpts
最大存储深度
500,000wfms/s
最高波形捕获率
数据手册
下载中心
询价
超级荧光显示技术
超级荧光显示技术

采用超级荧光显示技术便于获取更多的波形信息及细节观察

500,000 wfms/s波形捕获率
500,000 wfms/s波形捕获率

采用创新数字信号并行处理技术，大大提高了捕获极低概率事件的能力，帮助工程师更加精确观察信号抖动和毛刺

Multi-Scopes 2.0 支持双通道独立触发荧光显示
Multi-Scopes 2.0 支持双通道独立触发荧光显示

Multi-Scopes 2.0可用于不同时钟源且不同频率的信号测试，也能使波形稳定地显示在屏幕上，便于客户分析波形参数

高达56Mpts深存储
高达56Mpts深存储

标配每通道56M采样点，便于示波器在更宽的时基范围能保持高采样率，同时兼顾波形的整体和细节，大大提升了异常波形捕获率

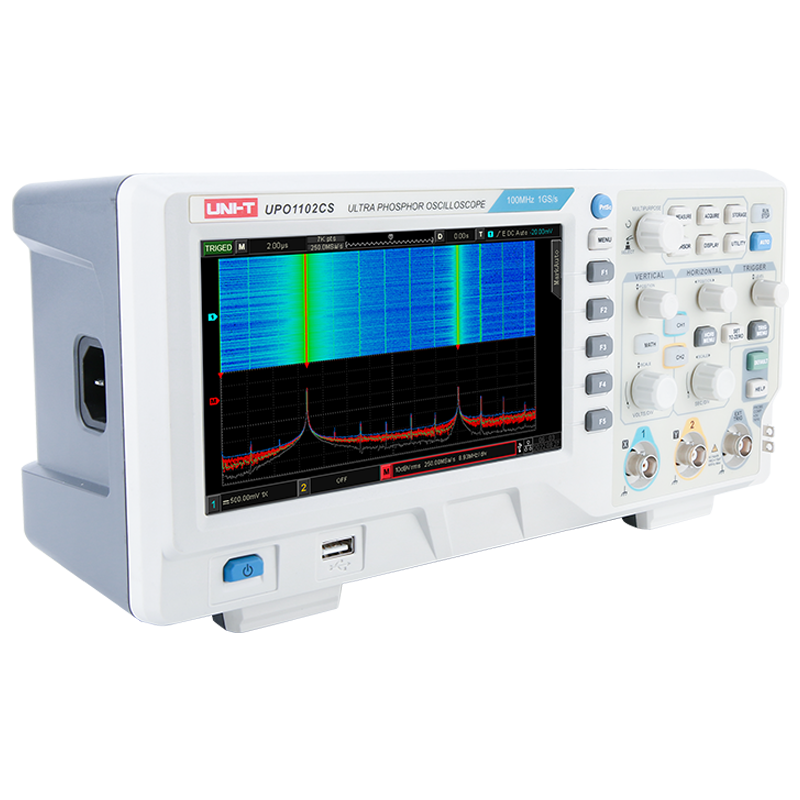

1M采样点增强FFT
1M采样点增强FFT

可以设置频率范围、检波模式和频谱标记，显示瀑布图等类频谱的实用功能，便于对信号进行频域分析

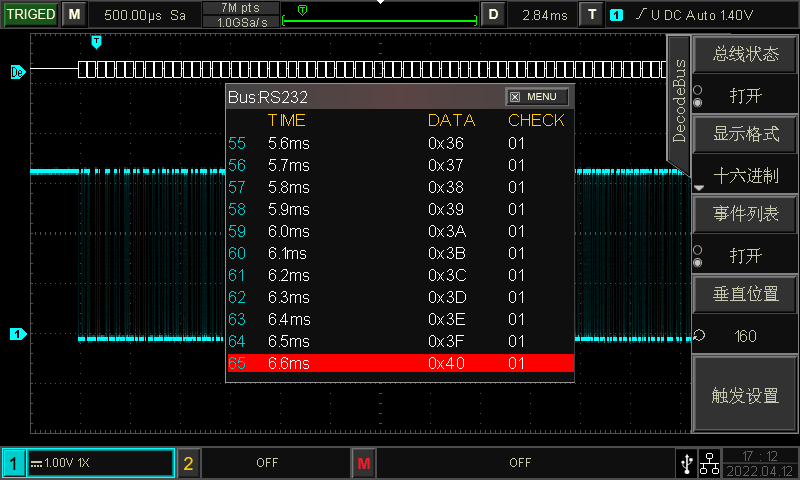

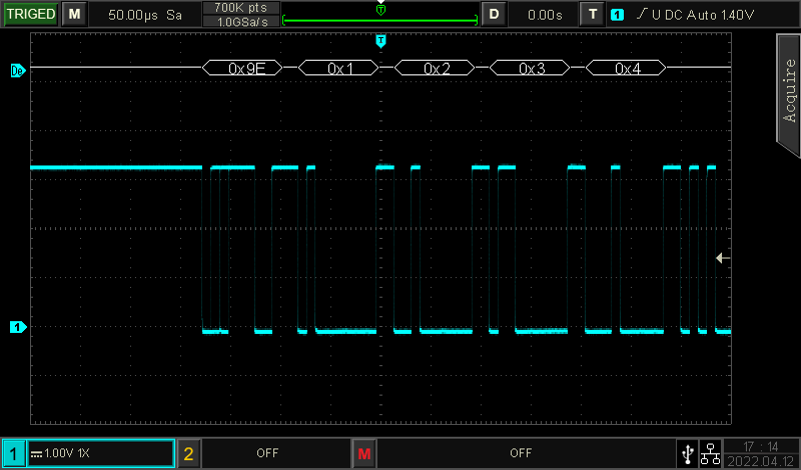

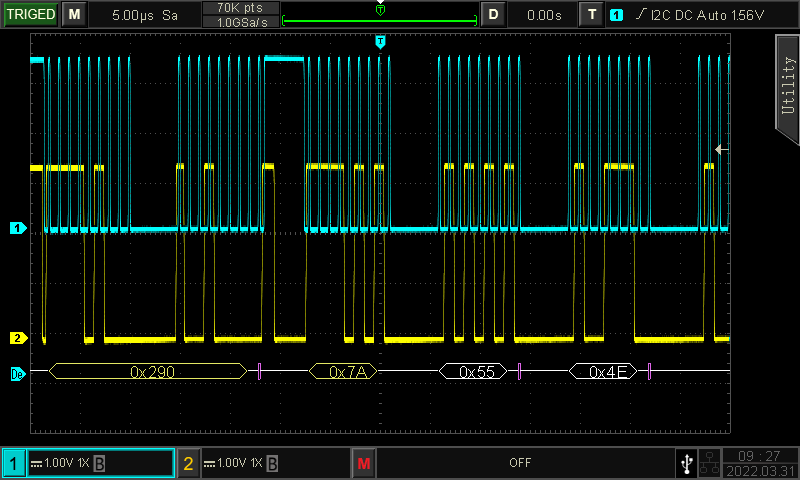

串行总线触发和硬件解码（RS232/I²C/SPI）
串行总线触发和硬件解码（RS232/I²C/SPI）
串行总线触发和硬件解码（RS232/I²C/SPI）
串行总线触发和硬件解码（RS232/I²C/SPI）

创新硬件实时解码：深存储56Mpts下的解码速度，相比同行实现了由十几秒到毫秒级的提升，轻松解决了查看解码数据长时间等待的问题

（选配：CAN/LIN）

DVM支持双通道独立交直流真有效值测量
DVM支持双通道独立交直流真有效值测量

内置数字电压表模块，支持双通道独立交直流有效值测量，测量结果实时显示，减少繁琐的计算和操作。

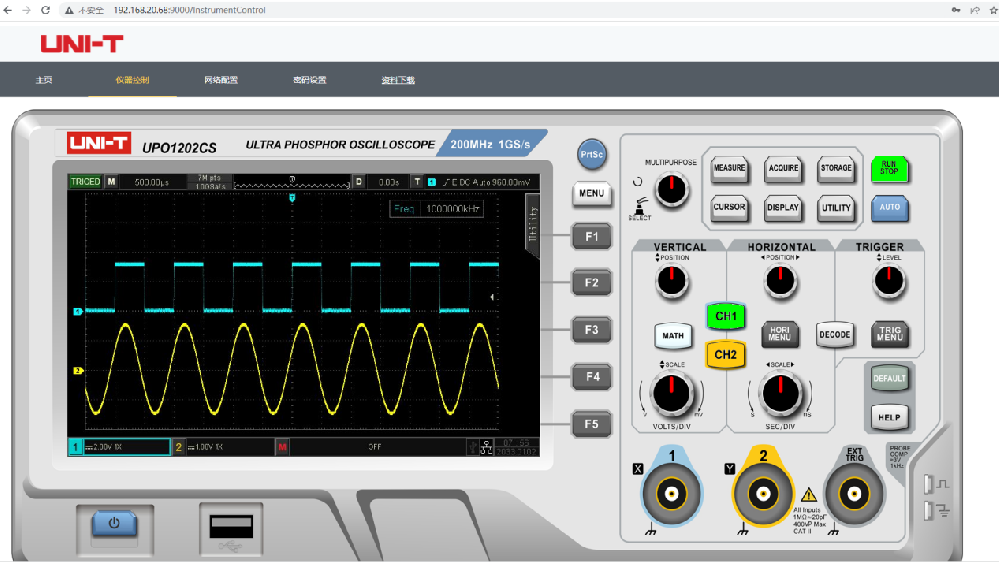

Web Control支持远程跨平台操作
Web Control支持远程跨平台操作

  内嵌 Web Server，通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果，可满足高压、高温等特殊环境的应用需求。无需安装驱动软件和上位机软件，即可实现跨平台操控。支持 PC和手机两种风格的网页布局和触摸操作，使用起来更加简单方便。



UPO1202CS

模拟通道数：2
模拟带宽：200MHz
最高实时采样率：1GSa/s
最大存储深度：56Mpts
最高波形捕获率：500,000wfms/s
数字通道：-
内置信号源：-
价格（未税）：¥2,889
加入对比

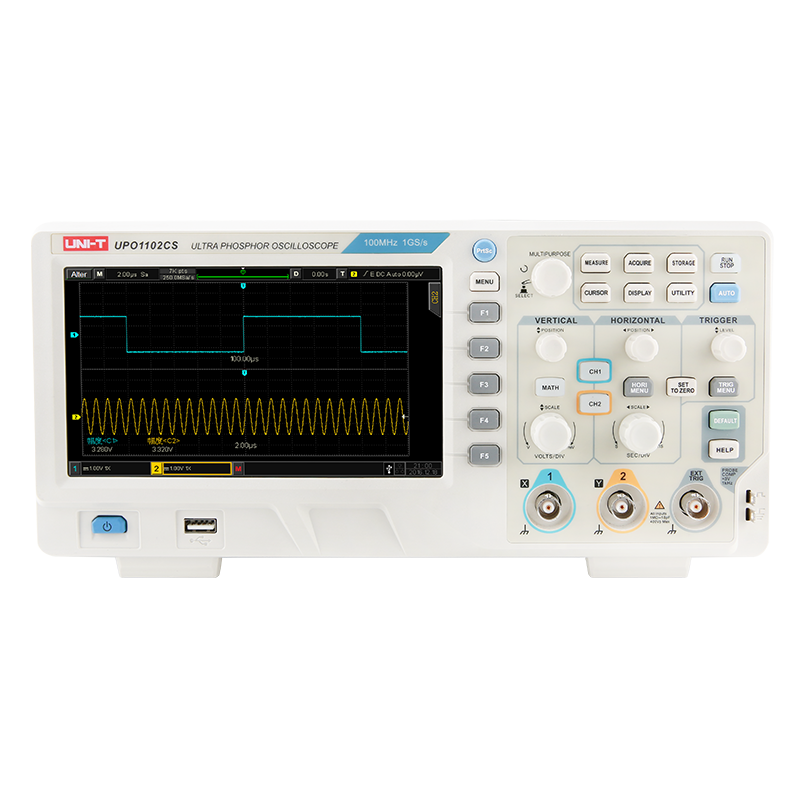

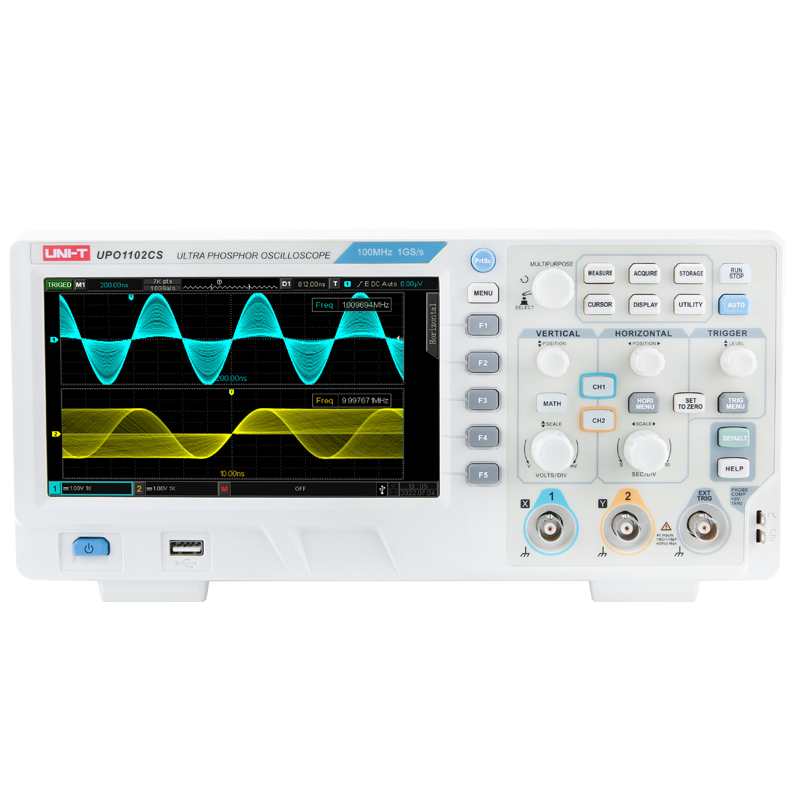

UPO1102CS

模拟通道数：2
模拟带宽：100MHz
最高实时采样率：1GSa/s
最大存储深度：56Mpts
最高波形捕获率：500,000wfms/s
数字通道：-
内置信号源：-
价格（未税）：¥2,089
加入对比

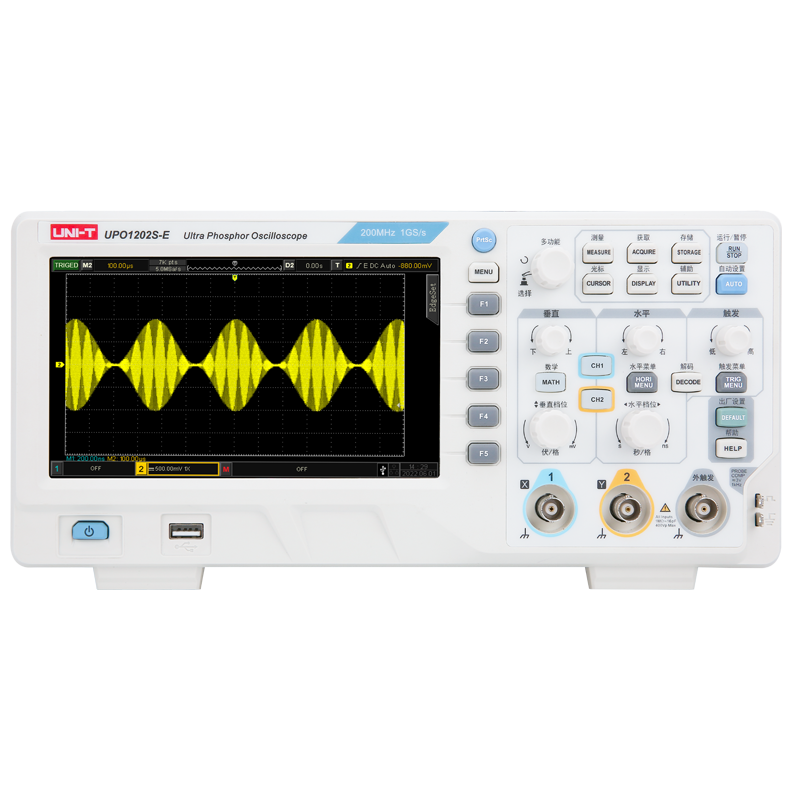

UPO1202S-E

模拟通道数：2
模拟带宽：200MHz
最高实时采样率：1GS/s
最大存储深度：28Mpts
最高波形捕获率：300,000wfms/s
数字通道：-
内置信号源：-
价格（未税）：电商专款
加入对比

UPO1102S-E

模拟通道数：2
模拟带宽：100MHz
最高实时采样率：1GS/s
最大存储深度：28Mpts
最高波形捕获率：300,000wfms/s
数字通道：-
内置信号源：-
价格（未税）：电商专款
加入对比
开始对比
UT-P04
无源探头
100MHz 600Vpk
UT-P05
无源探头
200MHz 600Vpk
UT-D14
USB双头打印线

激活选件

UPO1000CS-AUTO
汽车串行总线触发和解码选件 （包含CAN，LIN）
￥2,119

测试选件

UT-L45
BNC-BNC测试线

测试选件

UT-L02
BNC-红黑鳄鱼夹

无源探头

UT-P21
40MHz 10kV

无源探头

UT-V23
100MHz 2000Vpp

高压差分探头

UT-P36
100MHz 1400Vrms

高压差分探头

UT-P35
50MHz 600Vrms

高压差分探头

UT-P33
50MHz/70MHz 14kV

高压差分探头

UT-P32
50MHz 3kV

高压差分探头

UT-P31
100MHz 1.5kV

高压差分探头

UT-P30
100MHz 800V

电流探头

UT-P44
50MHz 40A DC/AC

电流探头

UT-P42
150kHz 0.4A~200A

电流探头

UT-P41
100kHz 0.05A~100A

电流探头

UT-P40
100kHz 0.4A~60A
使用手册
download

UPO1000S-E系列使用手册

Version：V1.0
Release Date：2023.02.01
download

UPO1000CS系列使用手册

Version：V1.0
Release Date：2022.11.01
编程手册
download

UPO1000S-E系列编程手册

Version：V1.0
Release Date：2022.09.01
download

UPO1000CS系列编程手册

Version：V1.0
Release Date：2022.09.01
数据手册
download

UPO1000S-E系列数据手册

Version：V1.0
Release Date：2023.02.01
download

UPO1000CS系列数据手册

Version：V1.0
Release Date：2022.11.01
其它资料
download

UPO1000S-E系列快速指南

Version：V1.0
Release Date：2022.09.01
download

UPO1000CS系列快速指南

Version：V1.0
Release Date：2022.09.01
