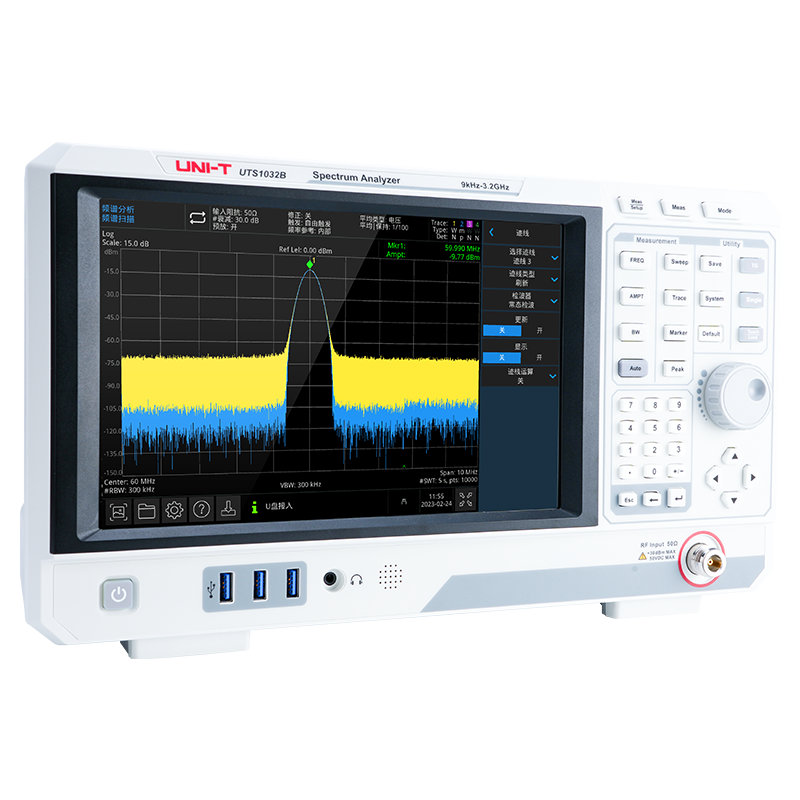

UTS1000B系列

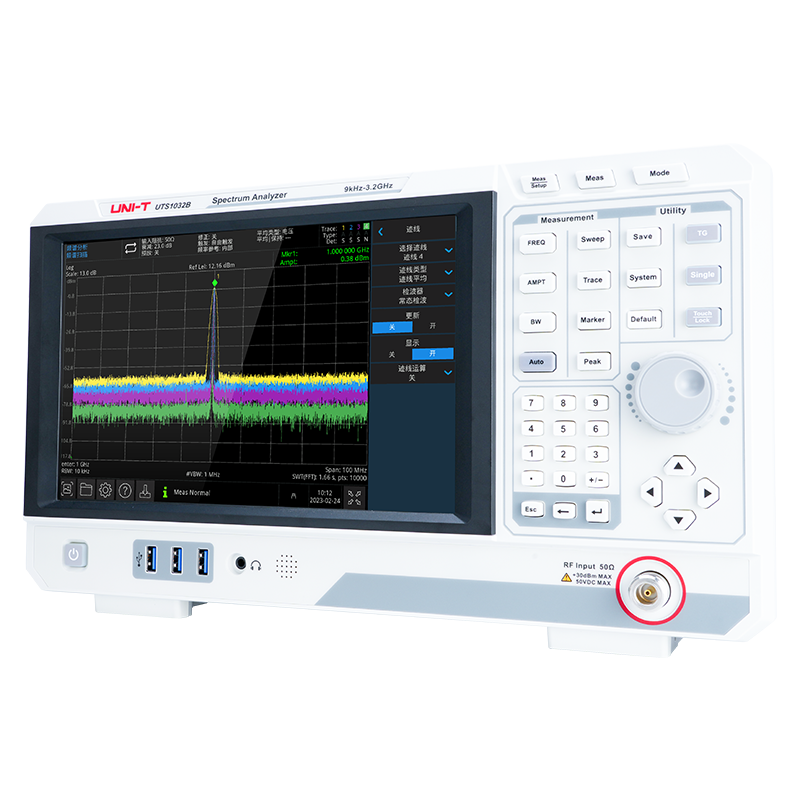

优利德UTS1000B系列频谱分析仪包含5个型号: UTS1015E/UTS1015B/UTS1032B/UTS1015T/UTS1032T，可以测量高达3.2GHz的信号。   UTS1000B采用成熟的数字中频技术，采用10.1英寸高清电容触摸显示屏，同时具备稳定、优异的性能，是一款具有宽带覆盖和卓越性能的经济型频谱分析仪。不仅可应用于企业研发、工厂生产、维修等领域，同时也可以是科研、教育教学领域设备的优秀之选。

9kHz~3.2 GHz
频率范围
1 Hz
频率分辨率
-
最大实时带宽
1Hz~1MHz
分辨率带宽
<-98 dBc/Hz
相位噪声
<-161 dBm
显示平均噪声电平
数据手册
下载中心
询价

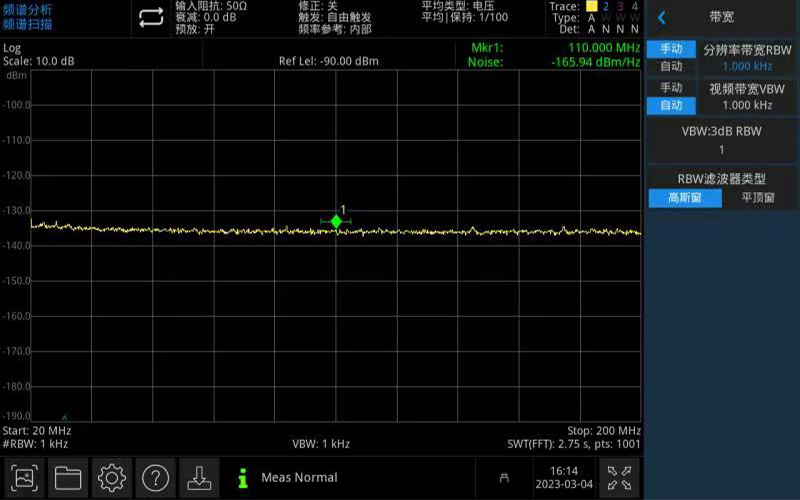

优异的本底噪声
优异的本底噪声

微弱信号的测试容易受到频谱仪本身的本底噪声影响。UTS1000B 系列显示平均噪声电平低于-161dBm，有效的保证了对微小信号的测量能力。

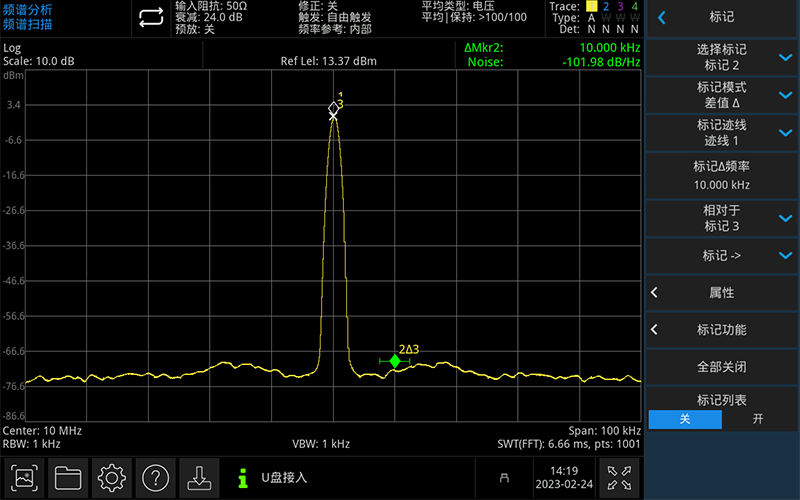

优异的相噪
优异的相噪

-98 dBc/Hz@1 GHz，10 kHz offset，轻松测量更高速、抖动更低的时钟源信号

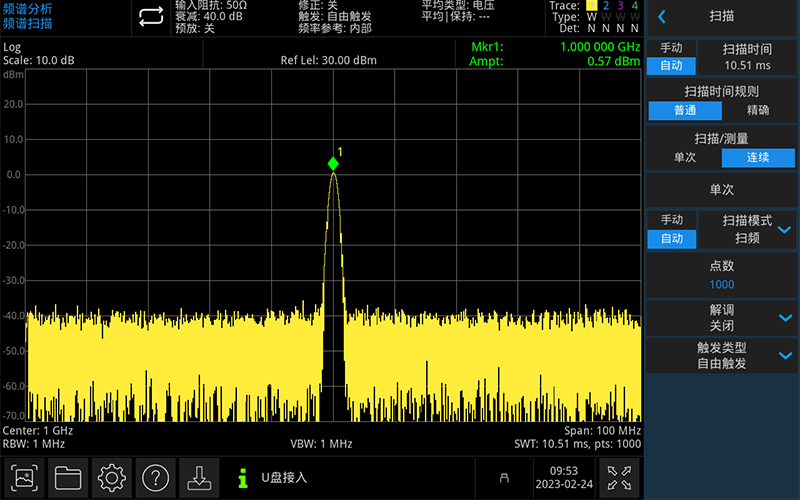

优异选择性
优异选择性

•小于 4.8:1

•更好区分邻近频率

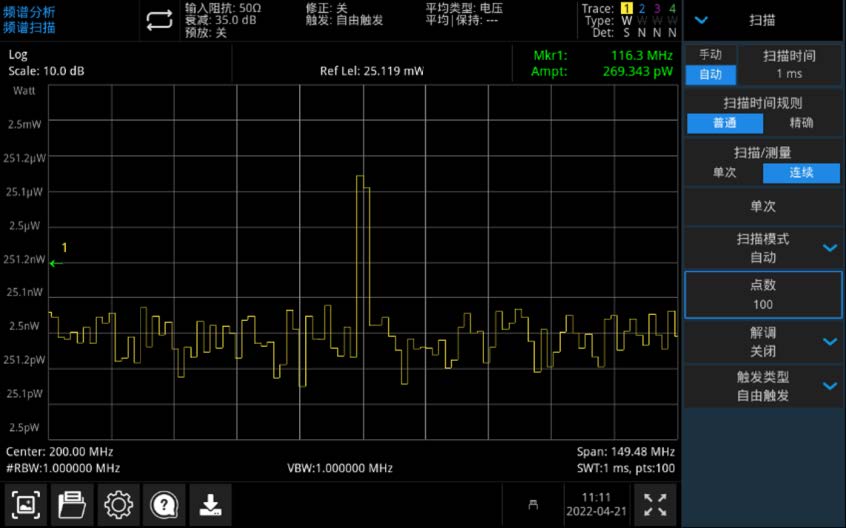

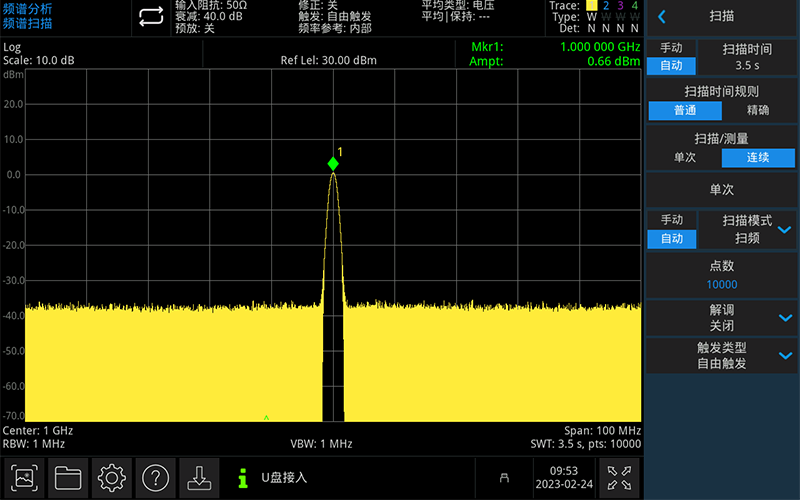

扫描点数高达10001
扫描点数高达10001
扫描点数高达10001
扫描点数高达10001

更多的扫描点可以提供更高的分辨率，UTS1000B系列提供最高10001个扫描点数，提升了偶发信号的捕获能力，更易捕获更多不易被发现的信号。

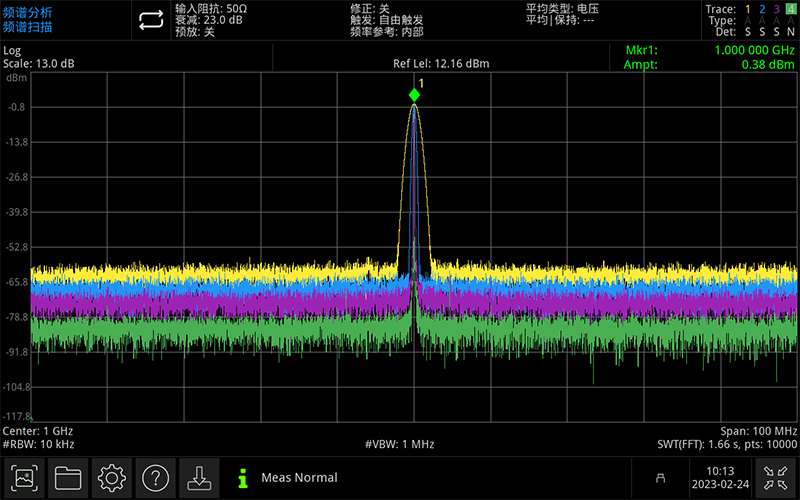

多种检波方式
多种检波方式

UTS1000B提供多种检波方式，用户可根据不同的信号类型进行选择不同的检波方式。

•正峰：连续信号

•负峰：连续信号

•采样：噪声随机性

•标准：噪声波动范围

•平均：噪声平均值

•准峰值：EMI测量

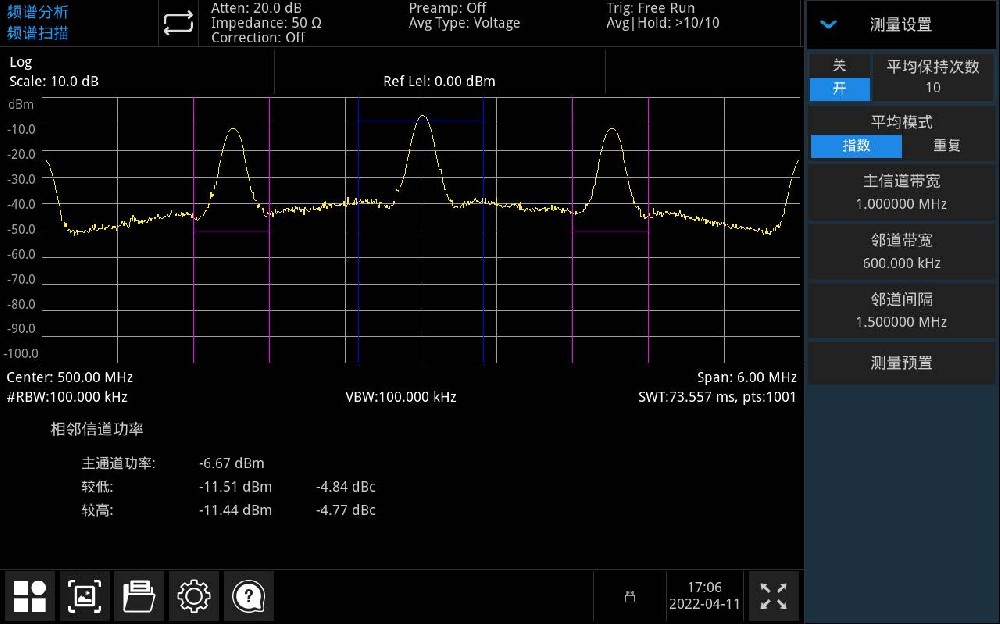

8种高级测量
8种高级测量

•通道功率

•时域功率

•占用带宽

•三阶交调

•邻道功率

•频谱监测

•载噪比

•谐波

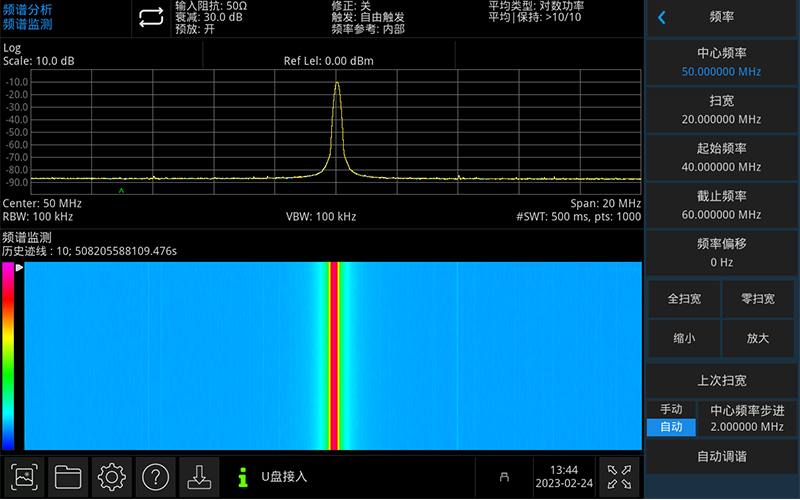

瀑布图
瀑布图

可以直观的查看指定频域内各频点的功率分量

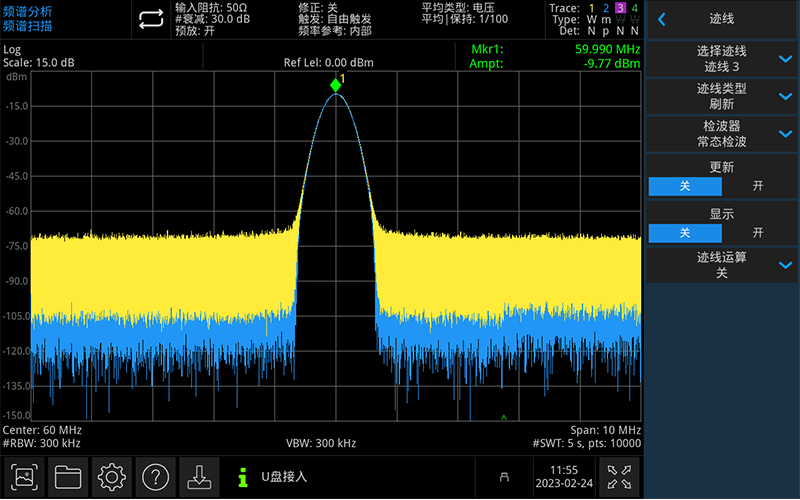

迹线分析
迹线分析

通过不同颜色的迹线清晰观察比较改变RBW或检波方式后的频谱变化，多纬度观测信号


帮助菜单内含SCPI
帮助菜单内含SCPI

方便用户进行二次开发控制

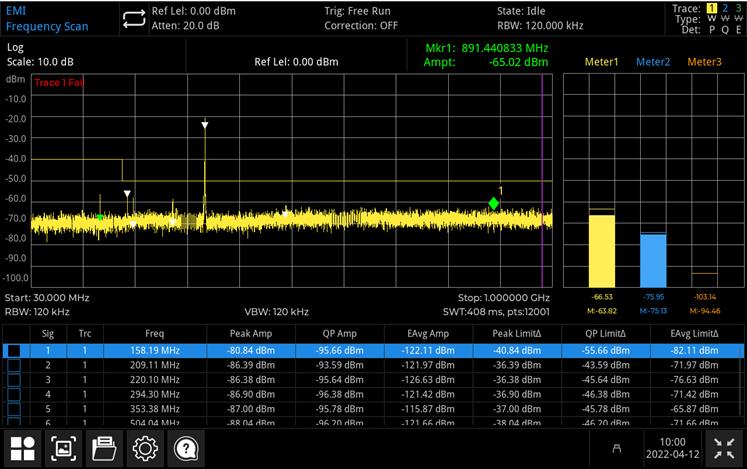

EMI测试应用
EMI测试应用

•内建CISPR带宽和检测器

•自动扫描多个段

•限制线和自动峰值/限制搜索

•使用不同检测器的最多3条迹线

•记录频率显示

•使用三个检测器在标记或感兴趣的信号上进行实时量测

激活选件分析
激活选件分析

-高级测量选件（AMK）

-模拟解调分析选件（AMA）

-数字解调分析选件（VSA）

-EMI测量选件（EMI）

专业、深入、全面

UTS1032T

频率范围：9 kHz~3.2 GHz
频率分辨率：1 Hz
最大实时带宽：-
分辨率带宽：1 Hz~1 MHz
相位噪声：<-98 dBc/Hz
显示平均噪声电平：<-161 dBm
VNA：-
带跟踪源：√
价格（未税）：¥19,999
加入对比

UTS1032B

频率范围：9 kHz~3.2 GHz
频率分辨率：1 Hz
最大实时带宽：-
分辨率带宽：1 Hz~1 MHz
相位噪声：<-98 dBc/Hz
显示平均噪声电平：<-161 dBm
VNA：-
带跟踪源：-
价格（未税）：¥17,299
加入对比

UTS1015T

频率范围：9 kHz~1.5 GHz
频率分辨率：1 Hz
最大实时带宽：-
分辨率带宽：1 Hz~1 MHz
相位噪声：<-98 dBc/Hz
显示平均噪声电平：<-161 dBm
VNA：-
带跟踪源：√
价格（未税）：¥9,999
加入对比

UTS1015B

频率范围：9 kHz~1.5 GHz
频率分辨率：1 Hz
最大实时带宽：-
分辨率带宽：1 Hz~1 MHz
相位噪声：<-98 dBc/Hz
显示平均噪声电平：<-161 dBm
VNA：-
带跟踪源：-
价格（未税）：¥8,369
加入对比

UTS1015E

频率范围：9 kHz~1.5 GHz
频率分辨率：1 Hz
最大实时带宽：-
分辨率带宽：1 Hz~1 MHz
相位噪声：<-98 dBc/Hz
显示平均噪声电平：<-158 dBm
VNA：-
带跟踪源：-
价格（未税）：¥6,680
加入对比
开始对比
UT-D14
USB双头打印线

激活选件

UTS1000-AMK
高级测量模块
￥2999

激活选件

UTS1000-EMI
EMI测量选件
￥3959

激活选件

UTS1000-AMA
模拟解调分析选件
￥2539

激活选件

UTS1000-VSA
数字解调分析选件
￥2119

激活选件

UTS1000T-TG
UTS1015B&UTS1021B 跟踪源模块
￥2399

测试选件

UT-CK01
配件包
￥1999

测试选件

UTS-EMI01
近场探头包
￥2,999

测试选件

UTS-BAG
仪器便携包（适配10.1寸屏仪器或以下）
￥498

测试选件

UTS-RMK
UTS3000B、UTS1000B系列标准机架安装套件
￥780
