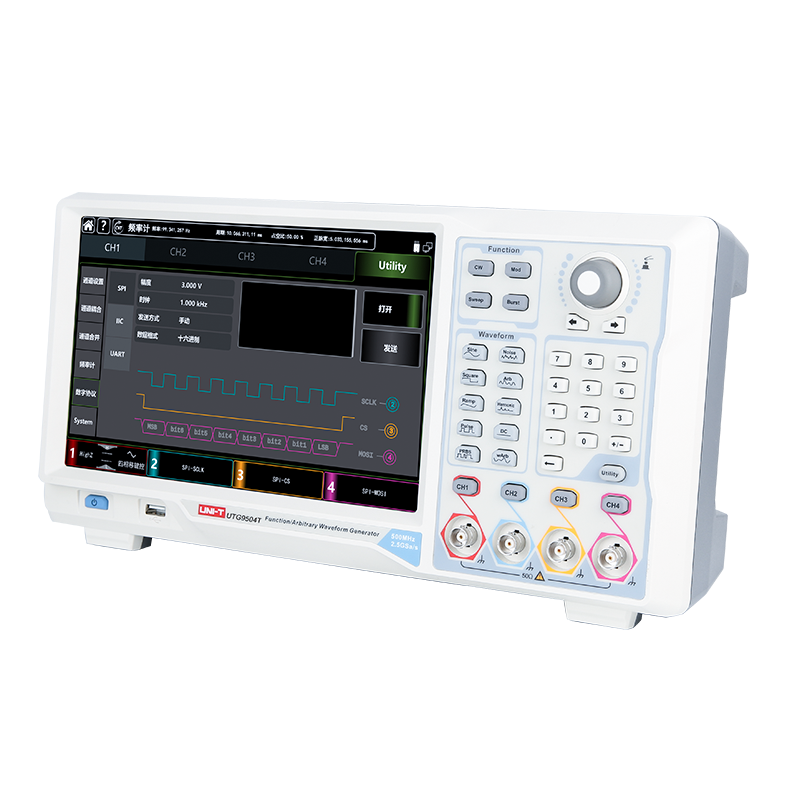

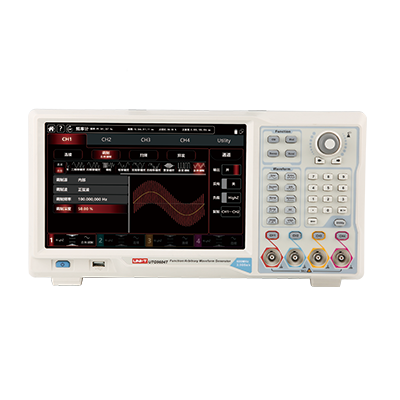

UTG9000T系列

UTG9000T系列函数/任意波形发生器，使用DDS直接数字频率合成技术，可生成高精度、稳定、纯净、低失真的信号，还能提供高频率且具有快速上升沿和下降沿的方波。是一款高性能、多功能的四通道函数/任意波形发生器。便捷的触控操作界面、优越的技术指标及人性化的图形显示风格，可帮助您更快的完成工作任务，提高工作效率，是满足您目前及未来测试需求的多用途设备。


600MHz
最高输出频率
2.5GSa/s
最高采样率
16bit
垂直分辨率
4
通道数
64Mpts
最大任意波长度
数据手册
下载中心
询价

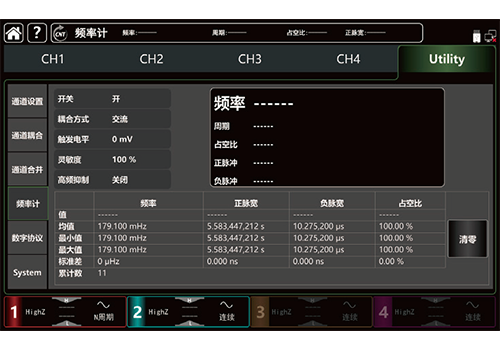

高精度频率计
高精度频率计

800MHz 8位高精度频率计

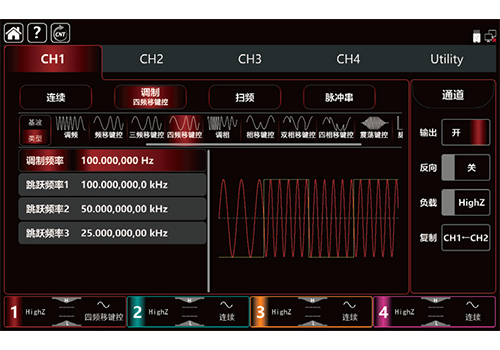

调制信号
调制信号

调制类型：AM,FM,PM,DSB-AM,QAM,ASK,FSK,PSK,BPSK,QPSK,OSK,PWM,SUM 新增3FSK,4FSK调制功能

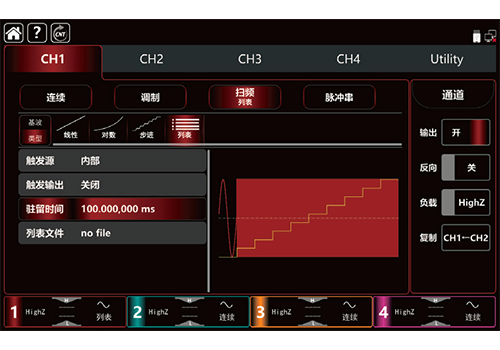

扫频功能
扫频功能

多种扫频类型：线性、对数、步进，列表

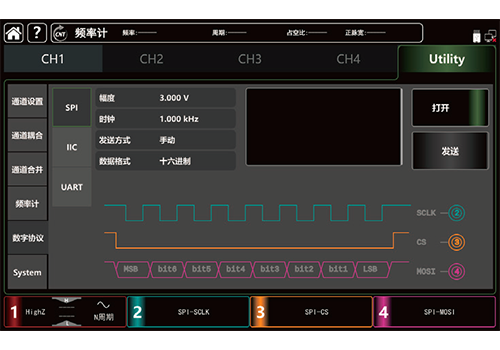

协议输出
协议输出

3种标准数字协议输出：SPI,IIC,UART

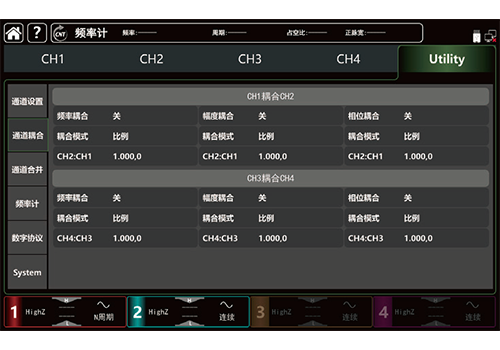

通道功能
通道功能

通道耦合&通道合并

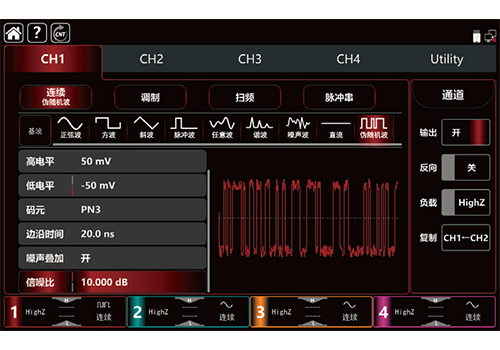

新增功能
新增功能

新增伪随机序列，及连续波一键信噪比输出

UTG9604T

最高输出频率：600MHz
最高采样率：2.5GSa/s
垂直分辨率：16bits（全通道）
通道数：4
最大任意波长度：64Mpts
价格（未税）：¥63,999
加入对比

UTG9504T

最高输出频率：500MHz
最高采样率：2.5GSa/s
垂直分辨率：14bits（主通道）
16bits（辅通道）
通道数：4
最大任意波长度：64Mpts
价格（未税）：¥57,799
加入对比

UTG9354T

最高输出频率：350MHz
最高采样率：2.5GSa/s
垂直分辨率：14 bits（主通道）
16bits（辅通道）
通道数：4
最大任意波长度：64Mpts
价格（未税）：¥39,799
加入对比
开始对比
UT-L45
BNC-BNC直通线
UT-D14
USB双头打印线
电源线
国标三脚扁插+品字尾
使用手册
download

UTG9000T系列快速指南

Version：V1.0
Release Date：2024.07.15
download

UTG9000T系列使用手册

Version：V1.0
Release Date：2023.12.01
编程手册
download

UTG9000T系列编程手册

Version：V1.0
Release Date：2023.12.11
数据手册
download

UTG9000T系列数据手册

Version：V1.0
Release Date：2024.01.01
其它资料
download

UTG9000T系列折页

Version：V1.0
Release Date：2023.09.12
download

UTG9000T系列单页

Version：V1.0
Release Date：2024.01.03
固件
名称
版本号
更新日期
下载
UTG9000T 固件包
V01.09
2022.04.19
download
软件
名称
版本号
更新日期
下载
仪器管家
V2.4
2024.4.25
download
UTG9000T系列软件
V2.0
2021.04.10
download
UTG9000T系列产品视频

任意波形编辑器的任意波形如何输出？

通过任意波形编辑器画任意波形，保存任意波至电脑，打开信号源上位机控制面板，点击右键，发送任意波文件即可输出。

如何输出想要的任意波（信号源自带以外的信号）？

通过信号源上位机中的任意波形编辑器，编辑想要的任意波文件，再通过U盘加载至信号源任意波路径，即可输出编辑的任意波。

信号源输出幅度值，示波器测量出结果相差一倍？

由于信号源默认输出负载为50Ω，大部分示波器输出阻抗为1MΩ，因此需要调整信号源的输出负载至高阻，阻抗匹配后示波器的测量值与信号源输出幅度值一致。
